Dans les prochaines minutes, vous saurez lire n’importe quel symbole d’une électrovanne, diagnostiquer une panne en moins de 10 minutes, et identifier la pièce de remplacement exacte. Plus besoin d’appeler un expert pour chaque dysfonctionnement.

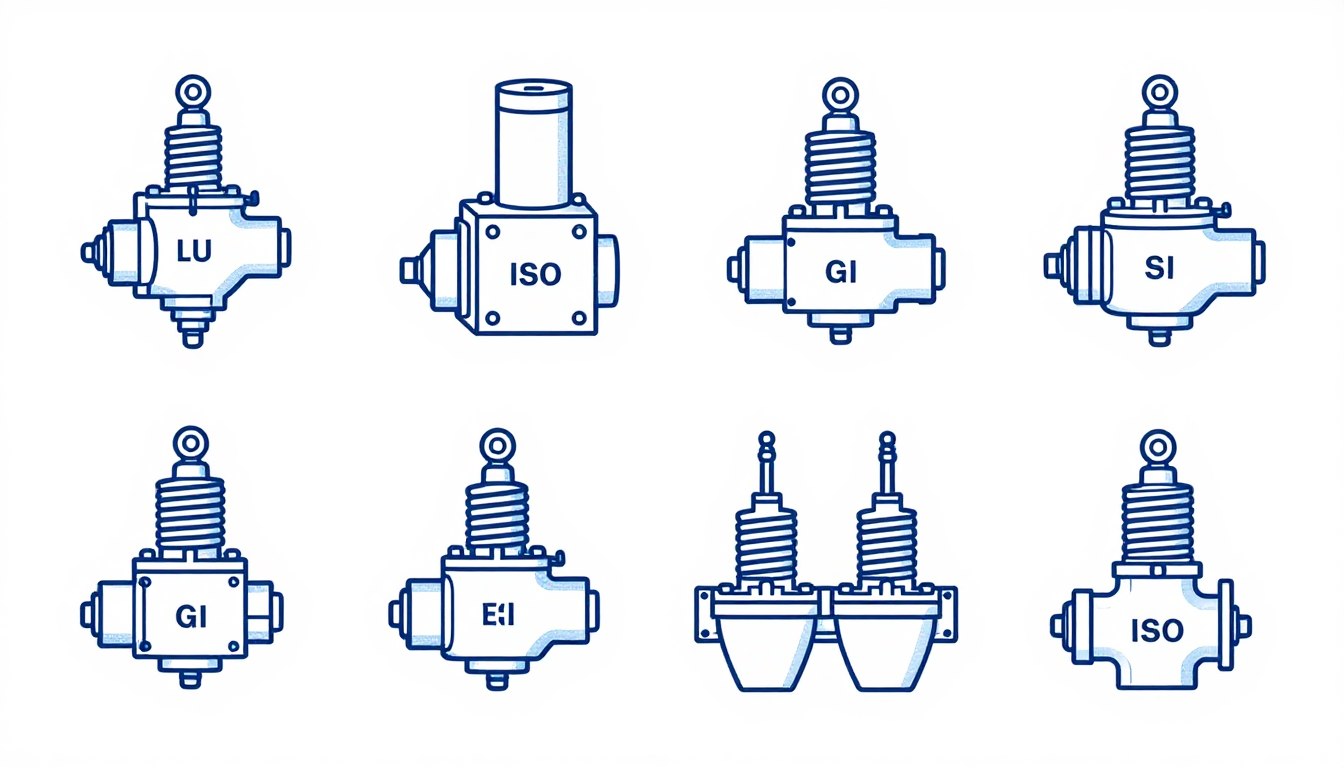

Comprendre les Symboles Fondamentaux des Électrovannes
Le symbole électrovanne n’est pas une invention arbitraire. Il suit des normes internationales précises – ISO 1219-1 pour les systèmes pneumatiques et hydrauliques. Chaque élément du symbole transmet une information technique cruciale sur le fonctionnement de la valve.
Les Trois Composants Clés d’un Symbole Électrique Électrovanne
Un symbole électrique électrovanne se décompose toujours en trois parties distinctes. Le carré principal représente le corps de la valve solénoïde. Les triangles à l’intérieur indiquent la direction du flux. Et les lignes extérieures montrent les connexions ports.
NC vs NO : Différencier Position Repos et Position Activée
La confusion la plus fréquente concerne les termes NC (normalement fermé) et NO (normalement ouvert). Une électrovanne eau NC bloque le passage au repos. L’alimentation électrique ouvre alors le passage. À l’inverse, une valve NO laisse passer le fluide par défaut.
Électrovanne NC (Normally Closed)
- Position repos : passage fermé
- Alimentation électrique : passage ouvert
- Usage principal : sécurité, contrôle d’arrosage
- Symbole : carré avec trait plein bloquant flux
Électrovanne NO (Normally Open)
- Position repos : passage ouvert
- Alimentation électrique : passage fermé
- Usage principal : refroidissement, ventilation
- Symbole : carré avec trait permettant flux
Symboles Selon Type de Valve : 2 Voies, 3 Voies, Pilotée
Le nombre de carrés dans le symbole indique les positions possibles de la valve. Une électrovanne hydraulique à deux positions montre deux carrés côte à côte. Les connexions changent selon la position active.
| Type de Valve | Nombre de Ports | Positions | Application Typique |
| 2/2 voies | 2 ports | 2 positions | Arrêt/marche simple |
| 3/2 voies | 3 ports | 2 positions | Contrôle direction simple effet |
| 5/2 voies | 5 ports | 2 positions | Contrôle vérin double effet |
| 5/3 voies | 5 ports | 3 positions | Contrôle précis avec position neutre |
Symboles Pneumatiques vs Hydrauliques : Points de Différenciation
Une électrovanne pneumatique et son équivalent hydraulique partagent des symboles similaires. La différence principale réside dans les pressions de service indiquées. Les systèmes pneumatiques fonctionnent généralement entre 6 et 10 bars. Les circuits hydrauliques atteignent facilement 200 bars.
Diagnostic de Panne : Identifier les Symptômes Rapidement
Un système qui ne répond plus cache souvent une électrovanne défaillante. Voici comment repérer le composant fautif en quelques minutes seulement.

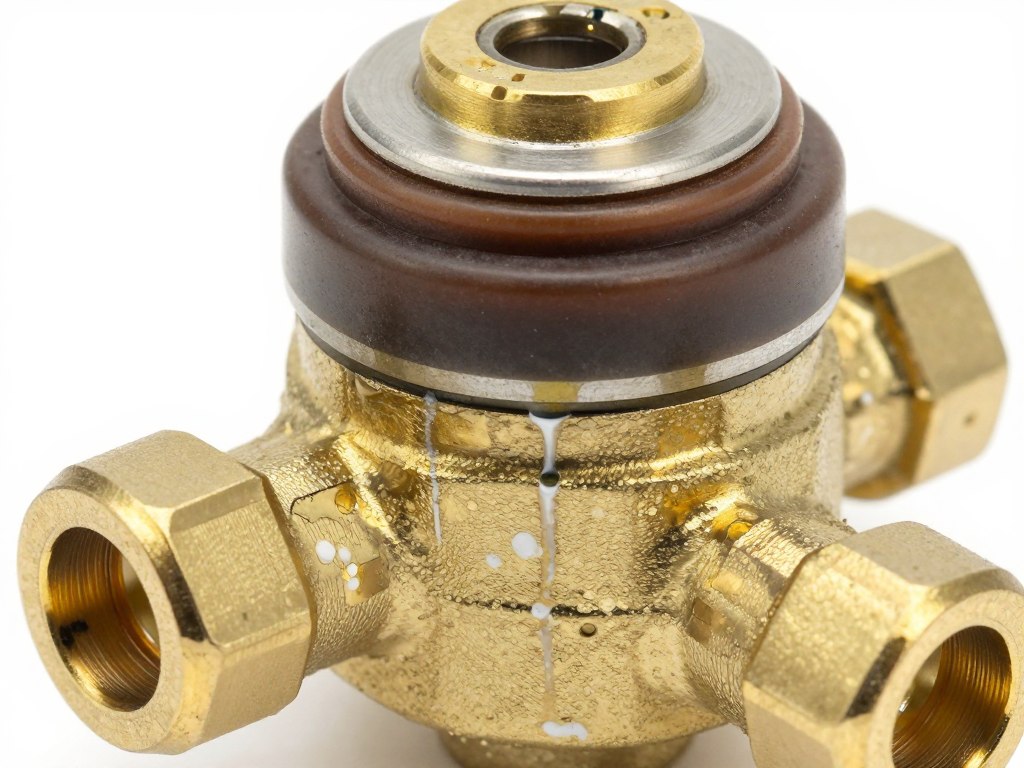

Symptômes Visuels : Fuites, Corrosion, Dommages Mécaniques
Commencez toujours par l’inspection visuelle. Recherchez des traces d’humidité autour du corps de valve. La corrosion blanche ou verte signale une exposition prolongée à l’eau. Les fissures sur le corps plastique indiquent un choc mécanique ou une surpression.
- Gouttes d’eau ou traces humides sur raccords
- Dépôts blancs ou verts (oxydation)
- Boîtier fissuré ou déformé
- Câblage brûlé ou fondu
- Membrane déchirée visible
Symptômes Sonores : Bourdonnements, Claquements, Silence Anormal
L’oreille d’un technicien expérimenté détecte immédiatement un dysfonctionnement. Une électrovanne surveillée émet un léger clic à l’activation. Un bourdonnement continu révèle souvent une bobine d’électrovanne en surchauffe. Le silence total malgré l’alimentation électrique pointe vers une bobine grillée.
Symptômes Fonctionnels : Débit Réduit, Non-Fermeture, Non-Ouverture
Les problèmes fonctionnels se manifestent de trois façons principales. Le débit diminue progressivement sur plusieurs semaines. La valve refuse de fermer complètement malgré la coupure électrique. Ou elle reste bloquée en position fermée même sous tension.
Attention particulière : Sur une électrovanne turbo 1.6 HDI, un dysfonctionnement provoque souvent un message d’erreur moteur. Le véhicule passe en mode dégradé pour protéger le turbocompresseur.
Cas Particuliers : Électrovanne Aquastop, Surpresseur, Pont Suspendu
Certaines applications présentent des symptômes spécifiques. La question « peut-on supprimer l’électrovanne aquastop » revient fréquemment. Notre réponse est toujours négative. Ce dispositif de sécurité protège contre les inondations. Son retrait annule la garantie constructeur.
Le réglage électrovanne surpresseur nécessite une attention particulière. Une pression trop élevée endommage prématurément la membrane. Une pression insuffisante réduit le débit utilisable.
Besoin d’Aide pour Identifier Votre Panne ?
Nos ingénieurs MAIKONG vous accompagnent gratuitement dans le diagnostic. Support technique en français sous 2h ouvrées.
Méthodes de Test et Vérification sur Site
Un diagnostic précis commence par des tests méthodiques. Suivez cette procédure éprouvée pour identifier rapidement la source du problème.

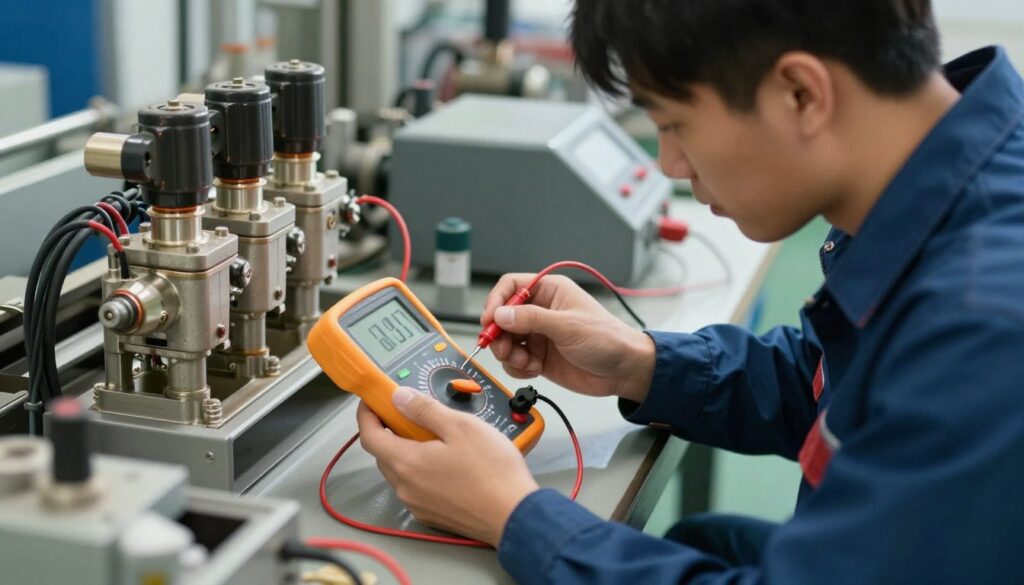

Test au Multimètre : Vérifier la Bobine Électrique
Le multimètre constitue votre premier outil de diagnostic. Réglez-le en mode ohmmètre. Déconnectez l’alimentation électrique avant toute mesure de sécurité. Mesurez la résistance entre les deux bornes de la bobine électrovanne 12V.
| Tension Bobine | Résistance Normal (Ω) | Diagnostic si Hors Plage |
| 12V DC | 10-50 Ω | Bobine grillée ou court-circuit |
| 24V DC | 40-200 Ω | Bobine grillée ou court-circuit |
| 230V AC | 1000-5000 Ω | Bobine grillée ou court-circuit |
| Lecture infinie | ∞ | Circuit ouvert, fil coupé |
Test de Pression : Vérifier l’Étanchéité du Siège
L’étanchéité se teste sous pression de service. Fermez les vannes d’isolement amont et aval. Alimentez électriquement la valve. Mesurez la chute de pression sur 5 minutes. Une baisse supérieure à 5% indique une fuite au siège.

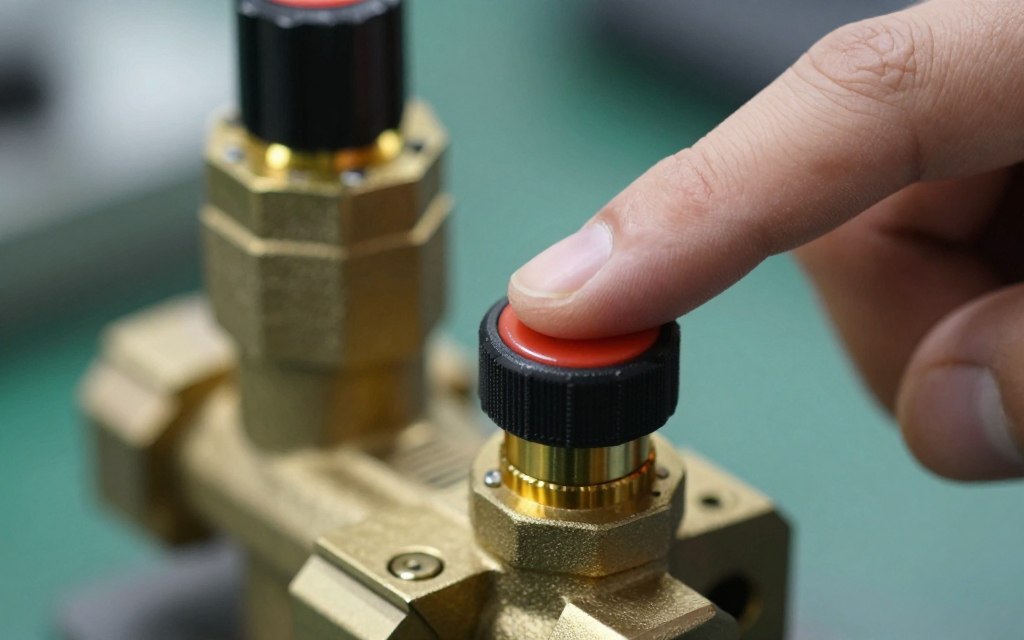

Test Manuel : Vérifier la Liberté de Mouvement du Piston
Certains modèles intègrent un bouton de test manuel. Appuyez fermement pour vérifier la course complète du piston. Une résistance anormale signale un dépôt calcaire ou une corrosion interne. Sur une électrovanne de pont avant suspendue 7730, ce test évite un démontage inutile.
Test de Débit : Mesurer le Flow Réel vs Spécifications
Le test de débit nécessite un débitmètre calibré. Comparez la valeur mesurée aux spécifications constructeur. Un écart supérieur à 15% confirme une obstruction partielle. Ce problème apparaît fréquemment sur les systèmes d’électrovanne arrosage automatique exposés à l’eau calcaire.
Conseil professionnel : Documentez systématiquement vos mesures. Un historique des performances facilite le diagnostic des dégradations progressives.
Nettoyage et Démontage : Précautions Essentielles
Le nettoyage résout 30% des dysfonctionnements sans remplacement de pièce. Mais attention, une procédure incorrecte aggrave souvent le problème initial.
Préparation de Zone de Travail et Consignation Sécurité
La sécurité prime toujours sur la rapidité. Coupez l’alimentation électrique au tableau principal. Fermez les vannes d’isolement amont et aval. Purgez complètement la pression résiduelle. Portez des lunettes de protection contre les projections.

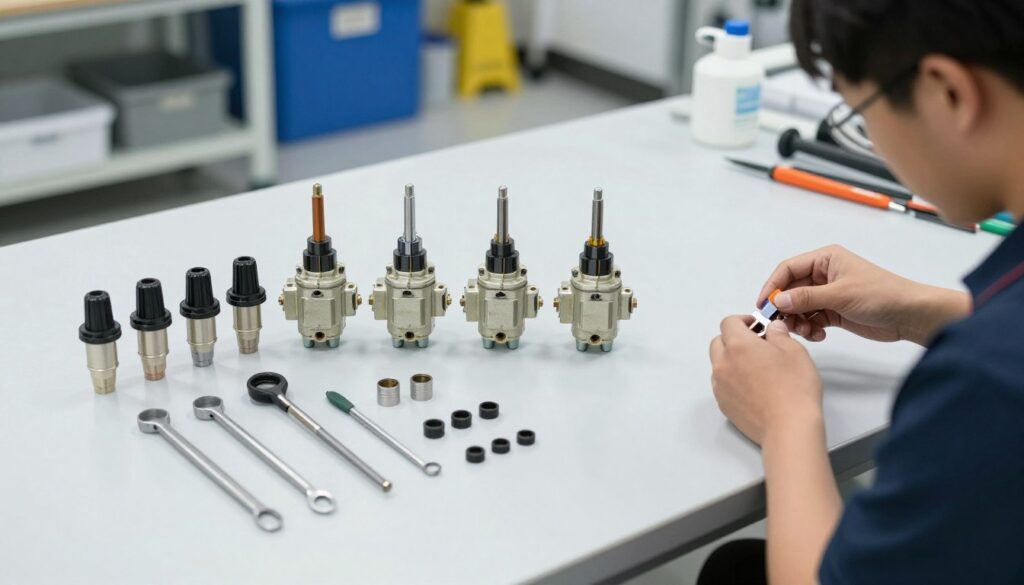

Démontage Étape par Étape de l’Électrovanne
- Photographiez l’installation avant démontage pour référence remontage
- Débranchez les câbles électriques en notant leur position exacte
- Dévissez les raccords fluidiques avec clé adaptée sans forcer
- Retirez les vis de fixation du corps de valve progressivement
- Séparez délicatement le solénoïde du corps hydraulique
- Extrayez la membrane ou le piston avec précaution extrême
Nettoyage des Composants : Membrane, Siège, Ressort
La membrane de l’électrovanne swirl nécessite un nettoyage délicat. Utilisez uniquement de l’eau tiède et du savon neutre. Les solvants agressifs détruisent l’élastomère en quelques secondes. Inspectez la surface sous bonne lumière pour détecter les micro-fissures.
Le siège de valve accumule dépôts calcaires et particules métalliques. Une brosse douce en nylon élimine les résidus sans rayer la surface d’étanchéité. Le ressort se nettoie par trempage dans un bain dégraissant industriel.
Inspection des Joints et Pièces d’Usure
Chaque joint torique mérite un examen minutieux. Recherchez les durcissements, fissures, ou déformations permanentes. Le moindre défaut compromet l’étanchéité après remontage. Remplacez systématiquement les joints lors d’une intervention majeure.
Erreur fréquente : Ne jamais forcer sur la taille clé à pipe électrovanne stop. Un serrage excessif fissure le corps de valve. Respectez le couple de serrage spécifié par le constructeur.
Quand le Nettoyage Suffit vs Quand Remplacer
Le nettoyage résout les problèmes d’encrassement léger. Si la membrane présente des déchirures, le remplacement devient obligatoire. Une corrosion profonde du siège empêche toute étanchéité durable. Dans ce cas, commandez la pièce complète plutôt que perdre du temps.
Critères de Remplacement : Quand Changer l’Électrovanne
Le remplacement préventif coûte toujours moins cher qu’une panne critique en production. Voici les signaux d’alerte qui imposent un changement immédiat.

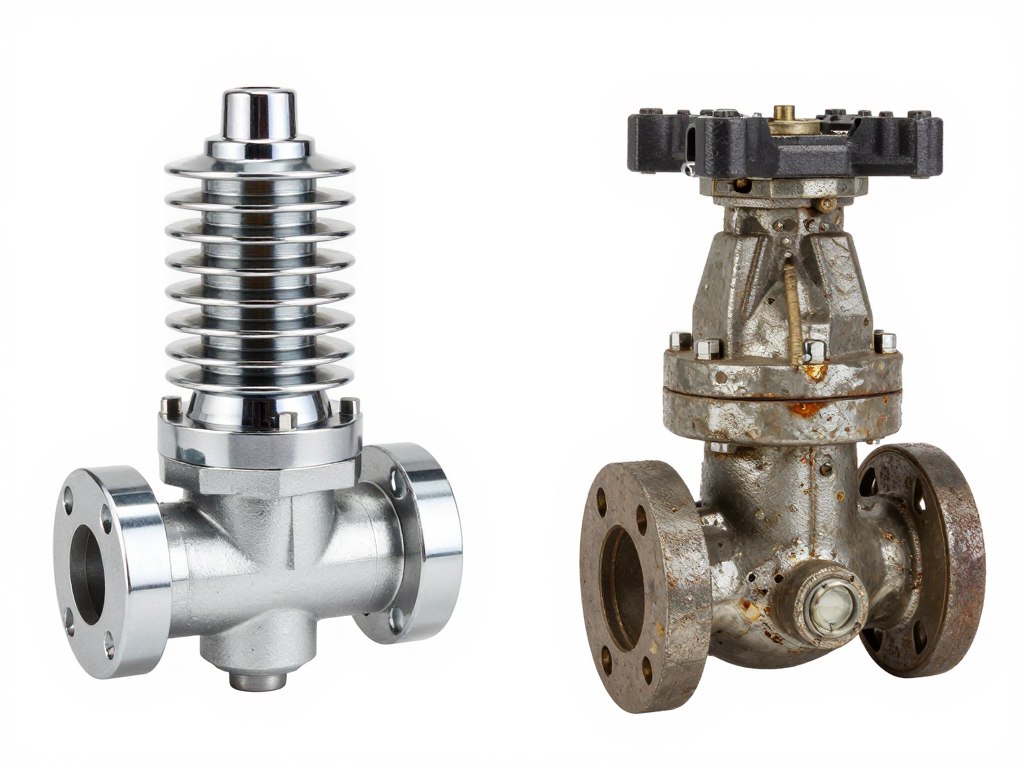

Critères Techniques Imposant le Remplacement
Certains dommages ne pardonnent pas. Une bobine grillée ne se répare jamais. Un corps de valve fissuré présente un risque d’éclatement sous pression. La corrosion perforante traverse la paroi métallique. Ces trois situations exigent un remplacement complet.
- Résistance bobine hors spécifications constructeur
- Fissuration visible du corps de valve
- Corrosion perforante traversant la paroi
- Usure excessive du siège empêchant l’étanchéité
- Déformation permanente de la membrane
- Pièces de rechange indisponibles pour modèle obsolète
Analyse Coût Réparation vs Remplacement
Le calcul économique reste simple. Si le coût des pièces dépasse 60% du prix d’une valve neuve, privilégiez le remplacement. Ajoutez le temps d’intervention et les risques de repanne précoce. Une électrovanne 12V neuve garantit deux ans de fonctionnement sans souci.
Réparation Économique Si :
- Panne simple type membrane ou joint
- Valve récente sous 3 ans
- Pièces disponibles rapidement
- Coût pièces inférieur à 40% valve neuve
Remplacement Préférable Si :
- Valve ancienne plus de 5 ans
- Plusieurs composants défaillants
- Historique de pannes répétées
- Obsolescence du modèle
Durée de Vie Typique Selon Applications
La longévité varie énormément selon l’environnement. Une électrovanne lave-vaisselle Whirlpool atteint facilement 10 ans en usage domestique. Une valve industrielle sur système hydraulique haute pression dépasse rarement 3 ans de service intensif.
| Application | Cycles/Jour | Durée Vie Moyenne | Facteurs Limitants |
| Arrosage automatique | 2-4 | 5-8 ans | Calcaire, UV, gel |
| Lave-vaisselle domestique | 1-2 | 8-12 ans | Dépôts calcaires |
| Système hydraulique industriel | 100-500 | 2-4 ans | Usure mécanique, pression |
| Automobile turbo HDI | 50-200 | 4-7 ans | Température, vibrations |
| Traitement d’eau | 10-50 | 3-6 ans | Corrosion chimique |
Sélection des Pièces de Remplacement Compatibles
Commander la mauvaise pièce fait perdre une semaine de production. Suivez cette méthode éprouvée pour identifier la référence exacte du premier coup.
Identification du Modèle Exact et Références Constructeur
La plaque signalétique contient toutes les informations cruciales. Notez le numéro de modèle complet, la tension d’alimentation, la pression maximale, et le diamètre d’orifice. Ces quatre paramètres définissent la compatibilité absolue.
Paramètres Critiques de Compatibilité
La tension d’alimentation ne tolère aucune approximation. Une électrovanne 24V hydraulique brûle instantanément sous 230V. Le diamètre d’orifice détermine le débit maximum. Une valve sous-dimensionnée étranglera le circuit.
Attention spéciale : Sur une électrovanne Clio 3 1.5 dCi, utilisez exclusivement une pièce d’origine constructeur. Les alternatives génériques provoquent des codes défaut persistants.
Tableau des Spécifications Techniques MAIKONG
Nos gammes MAIKONG couvrent l’intégralité des besoins industriels et domestiques. Voici les caractéristiques de nos séries principales.
| Série | Type | Orifice (mm) | Pression (Bar) | Débit Max (L/min) | Application |
| YCVM11 | 2/2 NC isolation | 2.0-3.0 | 0-5 | 12 | Analyse eau, médical |
| YCLT21 | 2/2 NC standard | 0.8-3.0 | 1.5-7 | 107 | Usage général industriel |
| YCLT71 | 2/2 haut débit | 4.0-8.0 | 0-10 | 350 | Irrigation, process |
| YCLT81 | 2/2 haute pression | 2.0-6.0 | 0-200 | 180 | Hydraulique industrielle |
Options Matériaux : Laiton, Inox 316L, PEEK, Plastique
Le matériau du corps détermine la résistance chimique. Le laiton convient à l’eau potable et l’air comprimé. L’inox 316L résiste aux produits chimiques corrosifs. Le PEEK supporte les hautes températures jusqu’à 200°C. Le plastique technique réduit les coûts sur applications non-critiques.
Joints et Membranes : NBR, VITON, EPDM, FFKM
Le choix de l’élastomère conditionne la durabilité. Le NBR (nitrile) reste le standard pour usage général. Le VITON (FKM) résiste aux hydrocarbures et hautes températures. L’EPDM tolère la vapeur et les produits chimiques oxydants. Le FFKM (Kalrez) représente la solution ultime pour chimie agressive.
Trouvez la Pièce Compatible en 24h
Notre équipe technique identifie la référence exacte pour votre application. Stock permanent de plus de 10 000 références. Expédition express France 24-48h.
Spécifications Détaillées Gamme MAIKONG
Depuis 1998, MAIKONG conçoit et fabrique des électrovannes haute performance. Notre usine de 16 000 m² à Shenzhen produit plus de 100 séries couvrant toutes les applications industrielles.
Caractéristiques Électriques et Mécaniques
| Paramètre | YCVM11 | YCLT21 | YCLT71 |
| Tension standard | 12V/24V DC | 12V/24V DC | 24V DC/230V AC |
| Puissance bobine | 6W | 8W | 18W |
| Temps de réponse | 25ms | 20-40ms | 50ms |
| Protection IP | IP30 | IP65 | IP65 |
| Température service | 0-55°C | -10 à 90°C | -20 à 120°C |
| Cycles de vie | 5 millions | 10 millions | 15 millions |
| Corps valve | PEEK | Laiton/SUS316L | Laiton nickelé |
| Joints standard | FFKM | VITON/NBR | VITON |
Informations Packaging et Livraison
| Élément | Détails |
| Unité de vente | Pièce unitaire ou lot de 10/50/100 |
| Emballage individuel | Boîte carton avec cales mousse protection chocs |
| Carton export | Dimensions 31×25×21 cm, poids brut 0.7 kg (10 pièces) |
| Accessoires inclus | Notice multilingue, joints de rechange, vis de fixation |
| Délai échantillon | 7 jours ouvrés |
| Délai production standard | 15 jours pour quantités 1-200 pièces |
| Garantie fabricant | 12 mois pièces et main d’œuvre |
| Capacité production | 35 000 unités/mois par série |
Certifications et Conformité
Nos produits respectent l’intégralité des normes internationales. Certifications ISO 9001:2015 pour le management qualité. IATF 16949:2016 pour l’industrie automobile. ISO 13485:2016 pour les dispositifs médicaux. Marquage CE, TUV, RoHS, ETL pour commercialisation européenne et nord-américaine.
Questions Fréquentes sur les Symboles Électrovannes
Comment lire un symbole P&ID d’électrovanne ?
Un symbole électrovanne sur plan P&ID se lit de gauche à droite. Le carré représente le corps de valve. Les flèches intérieures montrent le sens du flux. Le nombre de carrés indique les positions. Un solénoïde apparaît comme un rectangle au-dessus du carré principal. Les lignes connectées représentent les ports d’entrée/sortie/échappement.
Quelle différence entre électrovanne 2 voies et 3 voies ?
Une valve 2 voies possède une entrée et une sortie – elle ouvre ou ferme simplement le passage. Une valve 3 voies comporte une entrée et deux sorties (ou deux entrées et une sortie). Elle dirige le flux vers l’une ou l’autre sortie selon sa position. Les applications diffèrent : 2 voies pour marche/arrêt simple, 3 voies pour basculement entre deux circuits.
Peut-on remplacer une électrovanne NC par une NO ?
Non, la substitution directe est impossible sans modifier la logique de commande. Une électrovanne NC (normalement fermée) bloque au repos et ouvre sous tension. Une NO (normalement ouverte) fonctionne à l’inverse. Le remplacement nécessite l’inversion de la logique électrique et peut compromettre la sécurité du système. Consultez impérativement la documentation technique.
Combien coûte une électrovanne de remplacement ?
Le prix électrovanne varie de 15€ pour un modèle domestique simple à plus de 500€ pour une valve industrielle haute performance. Les facteurs de prix incluent : taille d’orifice, pression maximale, matériaux (laiton vs inox), certifications (ATEX, FDA), et options (position feedback, commande proportionnelle). Contactez-nous pour un devis personnalisé adapté à votre application spécifique.
Comment tester une bobine d’électrovanne sans multimètre ?
Trois méthodes alternatives existent. Première méthode : approchez un tournevis de la bobine sous tension – elle doit l’attirer magnétiquement. Deuxième méthode : écoutez le déclic caractéristique à l’activation. Troisième méthode : touchez délicatement la bobine après 30 secondes sous tension – elle doit être légèrement tiède mais jamais brûlante. Une absence totale de réaction indique une bobine défaillante.
Quelle est la durée de vie moyenne d’une électrovanne ?
La longévité dépend fortement de l’application. Une électrovanne lave-vaisselle Bosch dure 8-12 ans en usage domestique normal. Une valve industrielle sur presse hydraulique atteint 2-4 ans à 500 cycles/jour. Les facteurs limitants incluent : nombre de cycles, qualité du fluide (particules, corrosion), température ambiante, et maintenance préventive. Un nettoyage annuel double souvent la durée de vie.
Pourquoi Choisir MAIKONG comme Fournisseur d’Électrovannes
Depuis plus de 25 ans, nous accompagnons les professionnels européens dans leurs projets d’automatisation. Notre expertise technique se combine avec un service client réactif parfaitement adapté au marché français.
Expertise Technique et Innovation
Notre partenariat avec l’Institut de Robotique de l’Université de Zhejiang place la recherche au cœur de notre développement. Plus de 20 ingénieurs spécialisés travaillent quotidiennement sur l’amélioration de nos gammes. Nous détenons 30+ brevets de technologie nouvelle génération.
Capacités de Production
- 16 000 m² de surface de production
- 35 000 unités mensuelles par série
- Plus de 100 séries de produits
- 10 000+ configurations disponibles
- Délai standard 15 jours
- Échantillons express 7 jours
Qualité et Certifications
- ISO 9001:2015 management qualité
- IATF 16949:2016 automobile
- ISO 13485:2016 dispositifs médicaux
- Certifications CE, TUV, RoHS, ETL
- Laboratoire test 500 m²
- Traçabilité complète production
Solutions Personnalisées OEM
Votre cahier des charges impose des spécifications particulières ? Notre bureau d’études développe la solution exacte. Modification de dimensions, adaptation de matériaux, intégration de capteurs – tout devient possible. Découvrez nos capacités OEM complètes.
Support Technique en Français
Notre équipe française répond à vos questions techniques sous 2h ouvrées. Dimensionnement d’application, sélection du modèle optimal, résolution de problèmes terrain – nous restons à vos côtés après la vente.
Devenez Distributeur MAIKONG en France
Nous recherchons activement des partenaires distributeurs pour développer notre présence française. Bénéficiez de marges attractives, stock consignation, formation technique, support marketing.
Avantages exclusifs : Protection territoriale • Tarifs dégressifs • Formation produits • Support technique dédié • Matériel marketing • Echantillons gratuits
Conclusion : Maîtriser les Symboles pour un Diagnostic Efficace
La compréhension des symboles électrovanne transforme radicalement votre efficacité de maintenance. Ce qui prenait une journée complète de diagnostic se résout maintenant en 30 minutes. Vous identifiez immédiatement le type de valve, sa fonction dans le circuit, et ses caractéristiques techniques.
Les trois points essentiels à retenir : d’abord, lisez toujours la documentation technique avant toute intervention. Ensuite, testez systématiquement la bobine électrique en premier – elle représente 60% des pannes. Enfin, privilégiez les pièces de remplacement certifiées pour garantir la compatibilité parfaite.
Nous avons parcouru ensemble l’identification des symboles, le diagnostic méthodique, les techniques de nettoyage, et la sélection des pièces compatibles. Ces connaissances vous rendent autonome face à 90% des problèmes d’électrovannes.
L’équipe technique MAIKONG reste disponible pour les 10% de cas complexes nécessitant une expertise approfondie. Nous ne vous laissons jamais seul face à un problème technique. Notre objectif dépasse la simple vente de produits – nous construisons des partenariats durables basés sur la confiance et le support mutuel.
