Électrovanne à Quoi Ça Sert

Ce guide technique vous explique précisément le rôle de l’électrovanne dans différentes applications. Vous découvrirez comment choisir le bon modèle pour votre projet industriel.

Nous aborderons les critères techniques essentiels que tout acheteur professionnel doit connaître. Les spécifications de pression, de tension et de débit seront détaillées avec des tableaux de référence.

Qu’est-ce qu’une Électrovanne et Quel est Son Rôle Fondamental

Une électrovanne représente un composant électromécanique qui régule automatiquement le flux de fluides. Elle combine une vanne mécanique avec un actionneur électromagnétique appelé solénoïde.

Le rôle principal d’une électrovanne consiste à ouvrir ou fermer un passage selon un signal électrique. Cette fonction automatique élimine le besoin d’intervention manuelle dans vos systèmes.

Définition Technique de l’Électrovanne

L’électrovanne se compose de trois éléments principaux qui travaillent ensemble. La bobine d’électrovanne génère un champ magnétique lorsqu’elle reçoit du courant électrique.

Ce champ magnétique déplace un noyau ferromagnétique qui actionne le mécanisme de fermeture. Le corps de vanne contient les orifices d’entrée et de sortie pour le passage du fluide.

Une membrane ou un piston assure l’étanchéité entre les positions ouverte et fermée. Les matériaux de ces joints varient selon le type de fluide à contrôler.

Le Rôle de l’Électrovanne dans les Systèmes Automatisés

Dans un système d’arrosage automatique, l’électrovanne arrosage automatique permet de programmer des cycles d’irrigation précis. Elle s’ouvre et se ferme selon les horaires définis par votre programmateur.

Pour les applications hydrauliques industrielles, l’électrovanne hydraulique contrôle des pressions élevées avec une grande fiabilité. Elle permet de diriger l’huile vers différents actionneurs dans vos machines.

Les systèmes pneumatiques utilisent des électrovannes pneumatiques pour distribuer l’air comprimé. Ces vannes pilotent des vérins et des outils pneumatiques avec une précision de quelques millisecondes.

Fonctions Essentielles dans le Contrôle de Fluides

L’électrovanne assure quatre fonctions principales dans vos installations. Elle régule le débit en contrôlant la quantité de fluide qui traverse le circuit.

Elle isole des sections de votre système pour permettre la maintenance sans arrêter toute l’installation. Cette capacité d’isolation améliore considérablement la disponibilité de vos équipements.

La fonction de mélange permet de combiner différents fluides en proportions contrôlées. Les électrovannes à trois voies excellent dans ce type d’application.

Enfin, la distribution dirige le fluide vers différents circuits selon les besoins du process. Cette fonction se retrouve particulièrement dans les lignes de production automatisées.

Comment Fonctionne une Électrovanne : Principe Électromagnétique

Le fonctionnement d’une électrovanne repose sur le principe de l’électromagnétisme découvert au 19ème siècle. Comprendre ce mécanisme vous aide à mieux choisir vos équipements.

Le Solénoïde : Cœur du Système

Le solénoïde constitue l’élément actif de toute valve solénoïde. Il se compose d’une bobine de fil de cuivre enroulée autour d’un tube central.

Quand un courant électrique traverse cette bobine, elle génère un champ magnétique intense. Ce champ magnétique attire un noyau ferromagnétique mobile appelé plongeur ou piston.

La force générée par le solénoïde dépend de plusieurs paramètres techniques. Le nombre de spires de la bobine influence directement la puissance magnétique.

La tension d’alimentation détermine l’intensité du courant dans la bobine. Nos électrovannes MAIKONG fonctionnent typiquement en 12VDC ou 24VDC pour une compatibilité optimale.

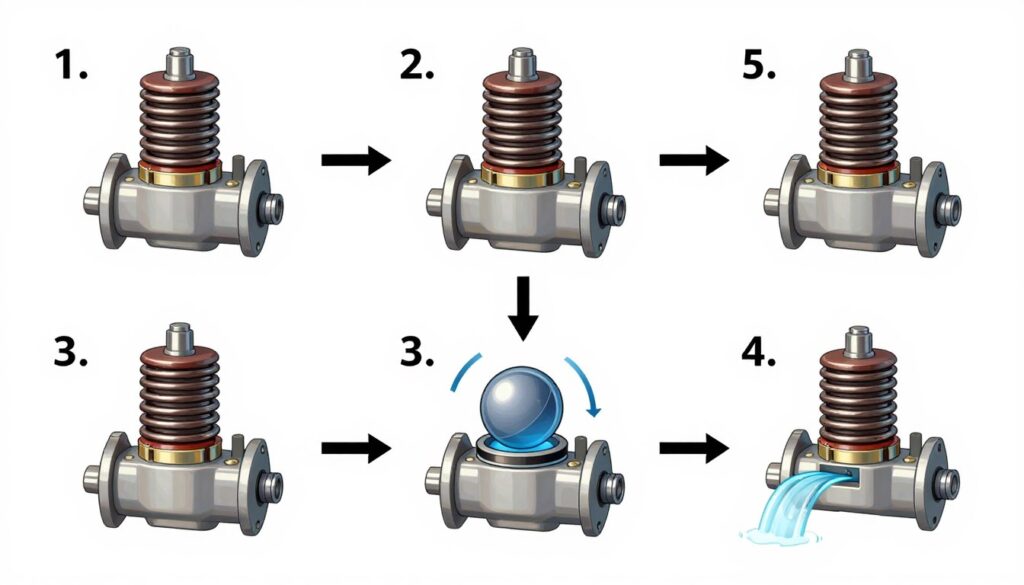

Cycle de Fonctionnement Détaillé

Au repos, une électrovanne normalement fermée (NC) bloque le passage du fluide. Un ressort maintient le noyau contre le siège de vanne pour assurer l’étanchéité.

Lorsque vous appliquez la tension électrique, le solénoïde s’active en quelques millisecondes. Le champ magnétique attire le noyau contre la force du ressort de rappel.

Ce déplacement du noyau ouvre le passage et permet au fluide de circuler. La différence de pression entre l’entrée et la sortie favorise l’écoulement.

Quand vous coupez l’alimentation électrique, le ressort ramène le noyau en position fermée. Ce retour automatique garantit une sécurité en cas de panne électrique.

Électrovannes à Action Directe vs Pilotées

Les électrovannes à action directe utilisent directement la force du solénoïde pour ouvrir la vanne. Cette conception simple convient parfaitement aux petits orifices jusqu’à DN3.0mm.

Pour les grandes sections et les hautes pressions, nous utilisons des électrovannes pilotées. Le solénoïde contrôle une petite vanne pilote qui utilise la pression du fluide pour actionner la vanne principale.

Ce principe servo-assisté permet de contrôler de gros débits avec une bobine de faible puissance. Les électrovannes 24V hydrauliques utilisent souvent cette technologie.

Paramètres Électriques et Magnétiques

La tension nominale doit être respectée avec une tolérance de ±10% pour un fonctionnement optimal. Une sous-tension peut empêcher l’ouverture complète de la vanne.

Une surtension prolongée provoque une surchauffe de la bobine qui peut endommager l’isolation. Nos bobines MAIKONG supportent des pointes de tension temporaires jusqu’à 120% de la valeur nominale.

Le courant d’appel au moment de l’enclenchement peut atteindre 3 à 5 fois le courant nominal. Ce pic dure seulement quelques millisecondes mais doit être pris en compte dans le dimensionnement des alimentations.

La fréquence de commutation maximale dépend de la dissipation thermique de la bobine. Nous recommandons de ne pas dépasser 10 cycles par minute en service continu sans refroidissement additionnel.

Types et Structures d’Électrovannes : Classification Complète

Il existe une grande variété d’électrovannes selon leur structure interne et leur application. Cette classification vous aide à identifier rapidement le type adapté à vos besoins.

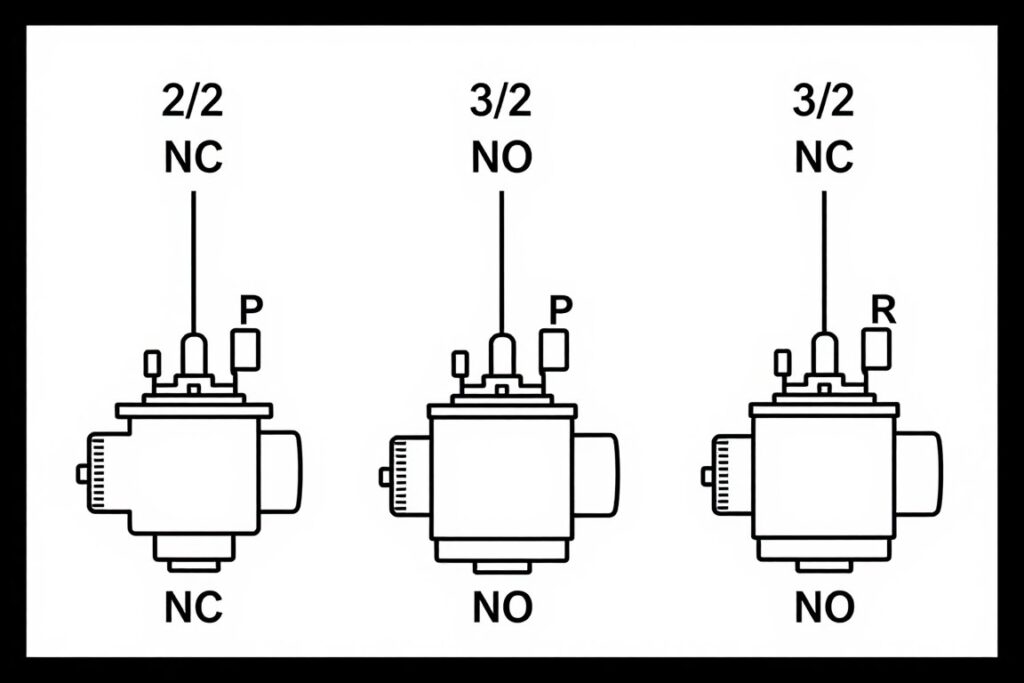

Classification par Nombre de Voies

Les électrovannes 2/2 voies possèdent deux orifices (une entrée et une sortie) avec deux positions (ouverte ou fermée). Elles représentent le type le plus simple et le plus répandu.

Ce format convient parfaitement pour les applications de marche/arrêt simples. L’électrovanne eau utilise généralement cette configuration 2/2 voies.

Les électrovannes 3/2 voies disposent de trois orifices et deux positions de fonctionnement. Elles permettent d’alimenter ou d’évacuer alternativement un actionneur.

Dans les systèmes pneumatiques, cette configuration pilote efficacement des vérins simple effet. Une voie se connecte à la pression, une autre à l’échappement, et la troisième à l’actionneur.

Les vannes à trois voies peuvent aussi servir à mélanger deux fluides. Cette fonction trouve son application dans les circuits de régulation de température.

Types Selon la Structure Interne

Les électrovannes à membrane utilisent une membrane souple pour assurer l’étanchéité. Cette conception offre une excellente résistance à la corrosion et évite tout grippage.

Le matériau de la membrane varie selon le fluide : NBR pour l’air et l’eau, VITON pour les hydrocarbures, FFKM pour les produits chimiques agressifs. Nos modèles YCVM11 utilisent des membranes FFKM pour une compatibilité chimique maximale.

Les électrovannes à piston emploient un piston métallique ou plastique guidé dans un alésage. Cette structure permet de gérer des pressions plus élevées et des débits plus importants.

Les joints toriques assurent l’étanchéité du piston dans son logement. Cette conception se retrouve principalement dans nos électrovannes hydrauliques haute pression.

Électrovannes Spécialisées

Les électrovannes haute pression supportent des pressions jusqu’à 500 bars dans nos modèles industriels. Leur conception renforcée utilise des matériaux spéciaux et des joints dimensionnés pour ces contraintes.

Les électrovannes haute température fonctionnent jusqu’à 180°C pour certaines applications. Des bobines spéciales avec isolation classe H résistent à ces conditions extrêmes.

Les électrovannes antidéflagrantes possèdent une certification ATEX pour zones explosives. Leur conception empêche toute étincelle susceptible d’enflammer une atmosphère dangereuse.

Les vannes d’isolation à membrane offrent une séparation complète entre le fluide et le mécanisme. Cette caractéristique garantit une pureté maximale pour les applications médicales et alimentaires.

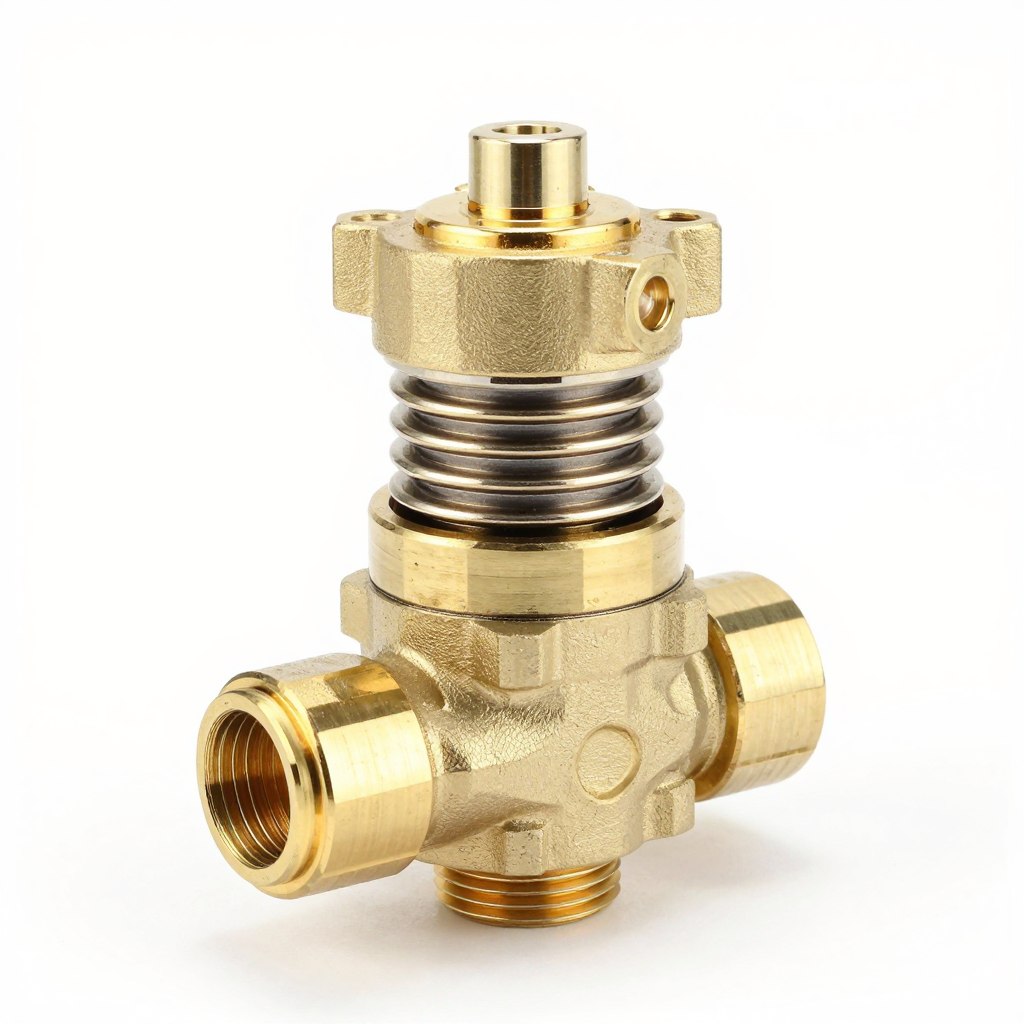

Électrovannes Pneumatiques

Conçues pour l’air comprimé jusqu’à 10 bars. Structure légère en aluminium ou technopolymère. Temps de réponse rapide de 15-30ms.

• Orifices DN 1.0 à DN 6.0mm
• Connexions G1/8″ à G1/2″
• Débit jusqu’à 1200 NL/min

Voir Spécifications

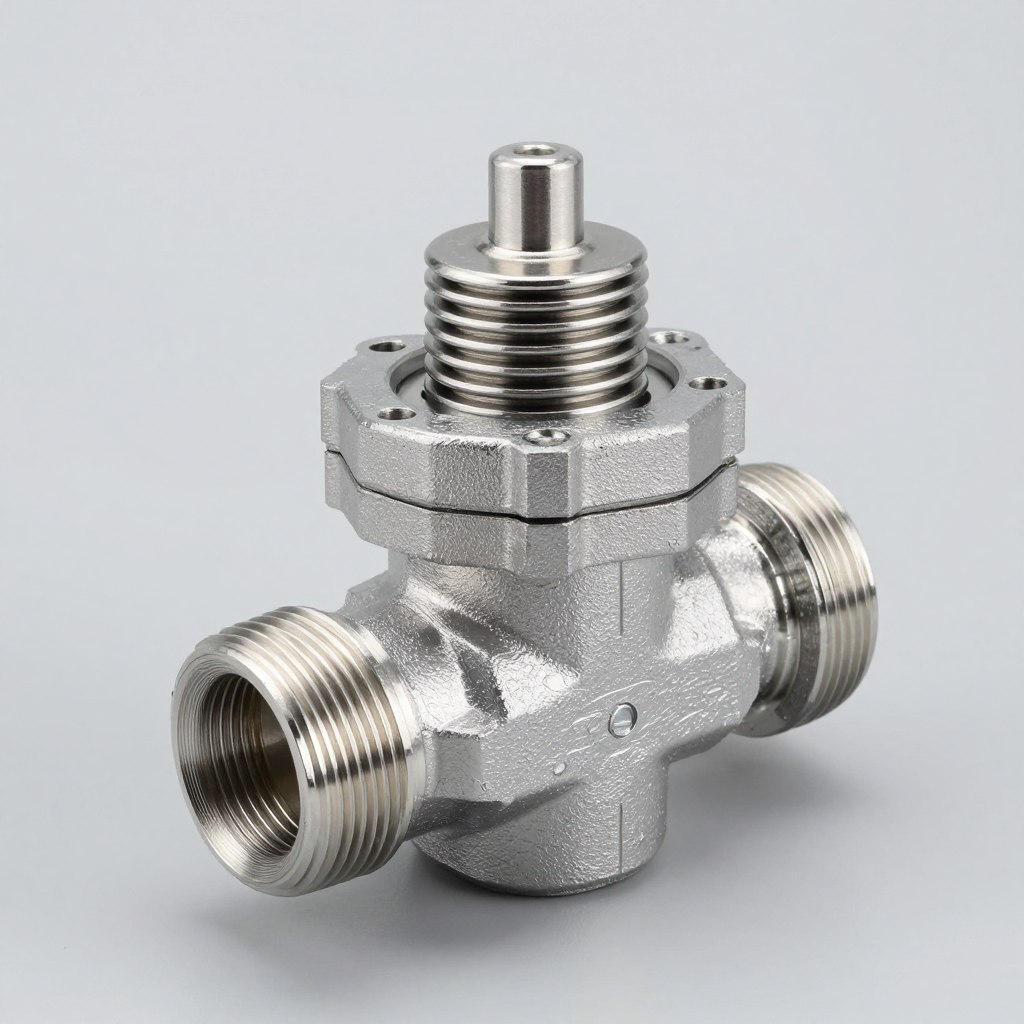

Électrovannes Hydrauliques

Pour huiles et fluides hydrauliques jusqu’à 350 bars. Corps en acier ou inox 316L. Joints VITON haute performance.

• Pression max 10-350 bars
• Température -20°C à +80°C
• Viscosité 10-500 cSt

Voir Spécifications

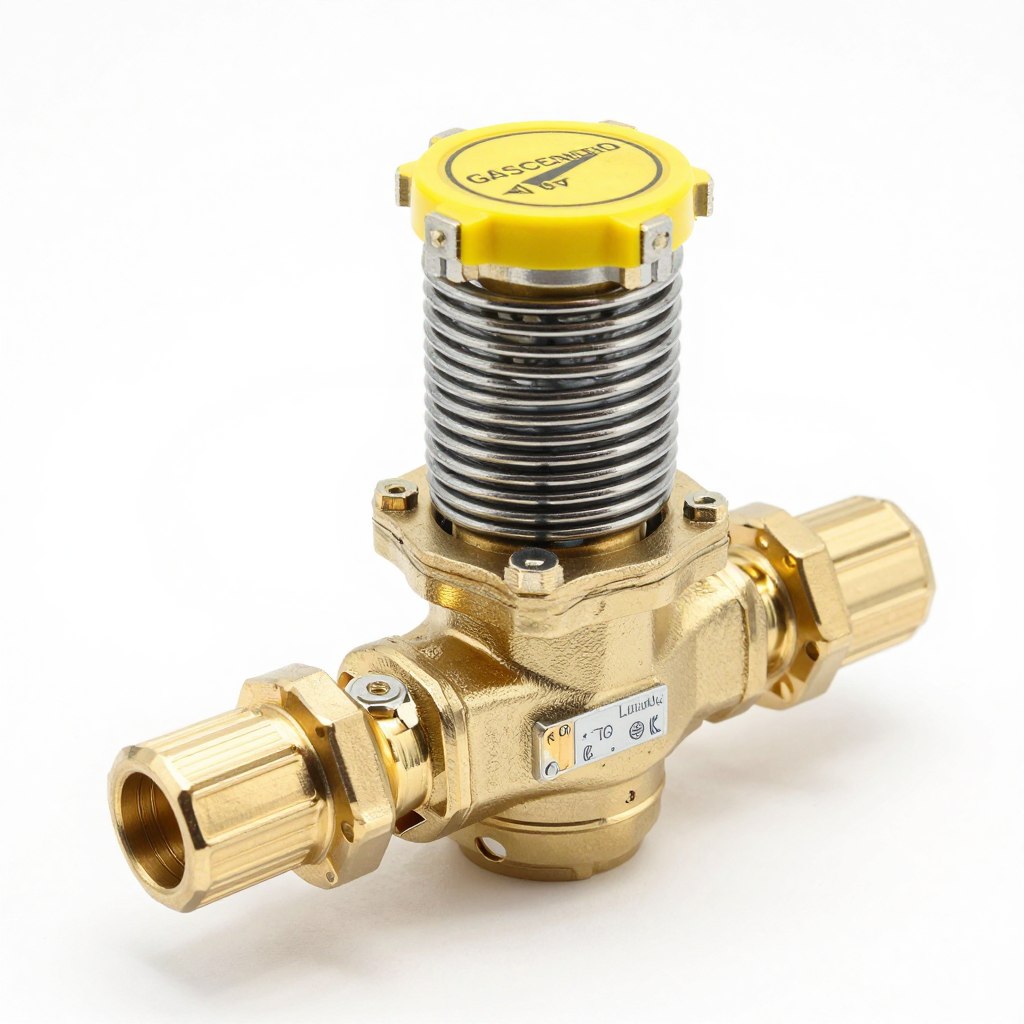

Électrovannes Gaz

Certifiées pour gaz naturel et GPL. Double étanchéité de sécurité. Bobine haute température classe H.

• Certification EN 161 et CE
• Pression max 500 mbar
• Temps de fermeture

Voir Spécifications

Électrovannes Proportionnelles

Les électrovannes proportionnelles offrent un contrôle continu du débit plutôt qu’un simple tout ou rien. Le solénoïde proportionnel ajuste sa force selon la tension ou le courant appliqué.

Cette régulation progressive permet de doser précisément le fluide dans les applications de mélange. Notre gamme YCLT propose des modèles proportionnels avec une répétabilité de ±1%.

Le contrôle PWM (modulation de largeur d’impulsion) pilote efficacement ces vannes proportionnelles. Une fréquence de 1200-2000Hz assure un fonctionnement fluide sans vibrations.

Caractéristiques Techniques et Paramètres Essentiels

Choisir une électrovanne nécessite de comprendre les paramètres techniques qui garantissent une compatibilité parfaite. Ces spécifications déterminent la durée de vie et la fiabilité de votre installation.

Paramètres de Pression

La pression de service représente la plage de pression dans laquelle l’électrovanne fonctionne correctement. Une pression insuffisante peut empêcher l’ouverture d’une vanne pilotée.

Nos électrovannes à action directe fonctionnent à partir de 0 bar, ce qui permet leur utilisation sur circuit gravitaire. Les vannes pilotées nécessitent généralement une pression minimale de 0.5 à 1 bar.

La pression différentielle maximale indique la différence de pression maximale entre l’entrée et la sortie. Ce paramètre influence directement la force nécessaire pour ouvrir la vanne.

La pression d’éclatement définit la limite de résistance mécanique du corps de vanne. Nous appliquons un coefficient de sécurité de 4:1 entre la pression de service et la pression d’éclatement.

Caractéristiques de Débit

Le coefficient de débit Kv exprime le débit d’eau en m³/h à 20°C qui traverse la vanne avec une perte de charge de 1 bar. Ce paramètre normalisé permet de comparer différentes vannes.

Pour calculer le débit réel avec votre fluide, vous devez prendre en compte sa densité et sa viscosité. Les fluides visqueux comme l’huile hydraulique réduisent le débit effectif.

Le temps de réponse à l’ouverture et à la fermeture impacte la précision du dosage. Nos électrovannes MAIKONG atteignent des temps de 20-40ms pour les modèles rapides.

Spécifications Électriques

La tension nominale standard pour nos modèles industriels est 24VDC, compatible avec la majorité des automates. Nous proposons également des versions 12VDC pour applications mobiles et automobiles.

La puissance consommée varie de 3W à 12W selon le type de vanne. Cette faible consommation permet d’alimenter plusieurs vannes sur une seule source.

La classe de protection IP65 protège la bobine contre la poussière et les jets d’eau. Pour environnements immergés, nous proposons des versions IP68 étanches jusqu’à 1 mètre.

Matériaux et Compatibilité Chimique

Le corps de vanne en laiton CW617N convient pour l’eau, l’air et les fluides neutres. Ce matériau offre un excellent rapport qualité-prix pour la majorité des applications.

L’acier inoxydable 316L résiste aux fluides corrosifs et aux environnements marins. Nous recommandons ce matériau pour l’eau de mer et les solutions salines.

Le PEEK (polyétheréthercétone) offre une résistance chimique exceptionnelle aux acides et bases. Nos modèles YCVM11 utilisent un corps PEEK pour les applications laboratoire.

Les joints VITON supportent les hydrocarbures et les températures élevées jusqu’à 150°C. Pour les applications gaz et vapeur, nous utilisons des joints FFKM haute performance.

Types de Connexion

Les raccordements filetés G (BSP parallèle) ou NPT (conique américain) équipent la plupart de nos vannes standards. Les tailles vont de G1/8″ pour petites vannes à G2″ pour gros débits.

Les connexions à bride permettent un démontage rapide pour maintenance. Cette solution convient aux installations industrielles lourdes avec vannes DN50 et plus.

Les raccords pour tube souple simplifient l’installation sur petits circuits. Nos modèles proposent des embouts droits ou coudés pour tubes de 4mm à 12mm.

Applications Industrielles et Domaines d’Utilisation

Les électrovannes trouvent leur place dans pratiquement tous les secteurs industriels modernes. Leur polyvalence permet d’automatiser une grande variété de process.

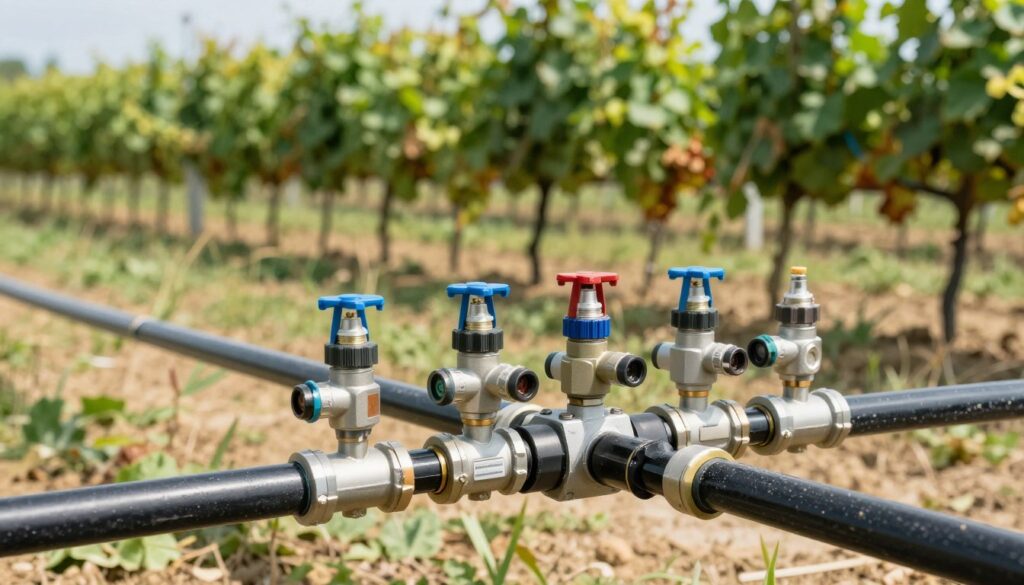

Irrigation et Agriculture

L’arrosage électrovanne automatise complètement vos systèmes d’irrigation agricole. Vous programmez des cycles d’arrosage adaptés à chaque zone de culture.

Les grandes exploitations utilisent des réseaux de centaines d’électrovannes pilotées par ordinateur. Cette gestion centralisée optimise la consommation d’eau et réduit les coûts de main-d’œuvre.

Les électrovannes pour irrigation résistent aux particules présentes dans l’eau agricole. Nos modèles électrovanne Rain Bird intègrent des filtres et clapets anti-retour.

Traitement et Distribution d’Eau

Les stations de traitement d’eau utilisent des électrovannes pour doser les produits chimiques. Le chlore, la chaux et les floculants sont injectés avec une précision de ±2%.

Les réseaux de distribution d’eau potable emploient des électrovannes pour isoler des sections lors de fuites. Cette capacité de sectionnement rapide limite les pertes d’eau.

Les systèmes de filtration automatique utilisent des électrovannes pour les cycles de contre-lavage. Le rinçage régulier des filtres maintient leur efficacité sans intervention manuelle.

Industrie Automobile

Les moteurs diesel modernes intègrent des électrovannes dans leur système de dépollution SCR. L’électrovanne turbo 1.6 HDI gère la pression de suralimentation pour optimiser les performances.

Le système de recirculation des gaz d’échappement (EGR) utilise une électrovanne pour contrôler le débit. Cette fonction réduit les émissions d’oxydes d’azote de 40 à 60%.

Les modèles électrovanne Clio 3 1.5 DCI pilotent également le circuit d’AdBlue pour la norme Euro 6. La précision du dosage garantit le respect des normes antipollution.

Électroménager et Appareils Domestiques

L’électrovanne lave-vaisselle contrôle le remplissage d’eau en début de cycle. Elle se ferme automatiquement quand le niveau souhaité est atteint.

Les modèles électrovanne lave-vaisselle Whirlpool et électrovanne lave-vaisselle Bosch sont conçus pour résister aux détergents agressifs.

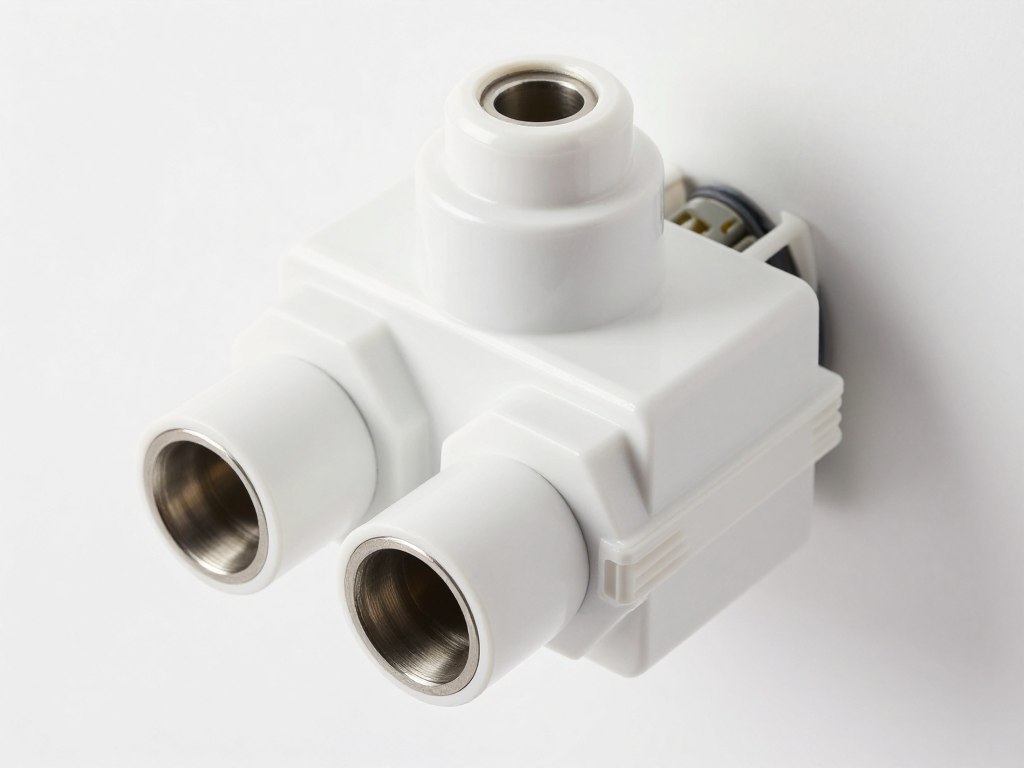

L’électrovanne machine à laver gère plusieurs fonctions : admission d’eau froide, eau chaude, et distribution du produit de rinçage. Certains modèles récents utilisent jusqu’à 5 électrovannes pour optimiser chaque cycle.

Systèmes HVAC et Climatisation

Les circuits de chauffage central utilisent des électrovannes pour distribuer l’eau chaude vers différentes zones. Cette gestion par zones améliore le confort et réduit la consommation énergétique.

Les pompes à chaleur emploient des électrovannes pour inverser le cycle frigorifique. Le passage du mode chauffage au mode climatisation s’effectue en quelques secondes.

Les humidificateurs industriels dosent l’eau avec des électrovannes proportionnelles. Cette régulation maintient l’hygrométrie à ±5% dans les salles blanches et ateliers sensibles.

Applications Pneumatiques et Compression d’Air

Les ateliers de production utilisent des réseaux d’air comprimé avec des électrovannes de distribution. Chaque poste de travail reçoit l’air uniquement quand nécessaire, ce qui économise l’énergie.

Les outils pneumatiques automatisés (visseuses, cloueuses) intègrent de petites électrovannes rapides. Le temps de cycle peut descendre à 50ms pour des cadences élevées.

Les systèmes de soufflage pour nettoyage de pièces utilisent des électrovannes haute pression. Des impulsions d’air à 8 bars éliminent efficacement les copeaux et poussières.

Équipements de Sécurité et Incendie

Les systèmes sprinkler utilisent des électrovannes pour sectionner des zones en cas d’alarme. La fermeture rapide limite les dégâts d’eau après extinction de l’incendie.

Les centrales de détection gaz pilotent des électrovannes de coupure d’urgence. En cas de fuite, toutes les vannes se ferment automatiquement en moins d’une seconde.

Les systèmes de déluge pour protection de transformateurs emploient des électrovannes grand débit. Une seule vanne peut libérer 1000 litres/minute pour un refroidissement d’urgence.

Critères de Sélection : Comment Choisir la Bonne Électrovanne

Sélectionner une électrovanne adaptée nécessite d’analyser plusieurs critères techniques simultanément. Une mauvaise sélection entraîne des pannes fréquentes et une durée de vie réduite.

Analyse du Fluide à Contrôler

La nature du fluide constitue le premier critère de sélection d’une électrovanne. Vous devez identifier s’il s’agit d’un liquide, d’un gaz ou de vapeur.

Pour l’eau potable, privilégiez des matériaux certifiés ACS (Attestation de Conformité Sanitaire). Nos corps en laiton sans plomb répondent à cette exigence pour le marché français.

Les fluides corrosifs comme les acides nécessitent des matériaux résistants. Un corps en PEEK ou en inox 316L avec joints FFKM garantit une longue durée de vie.

La viscosité du fluide influence le choix entre action directe et pilotée. Les huiles hydrauliques de viscosité élevée (>100 cSt) requièrent généralement des vannes à action directe.

Détermination de la Pression de Service

Mesurez la pression minimale et maximale de votre circuit avant de choisir une électrovanne. La pression minimale doit être compatible avec le type de vanne sélectionné.

Les électrovannes pilotées nécessitent une pression différentielle minimale pour fonctionner. Si votre circuit fonctionne en gravité (0 bar), seule une vanne à action directe convient.

Laissez une marge de sécurité de 30% entre la pression maximale du circuit et la pression maximale de la vanne. Cette marge absorbe les coups de bélier et surpressions accidentelles.

Calcul du Débit Nécessaire

Calculez le débit volumique requis en litres par minute pour votre application. Ce débit dépend du temps de remplissage souhaité et du volume à remplir.

Utilisez la formule : Débit (L/min) = Volume (L) / Temps (min). Par exemple, pour remplir un réservoir de 100 litres en 2 minutes, vous avez besoin d’un débit de 50 L/min.

Vérifiez que le coefficient Kv de l’électrovanne correspond à votre besoin. Une vanne sous-dimensionnée ralentit le process, tandis qu’une vanne surdimensionnée coûte plus cher.

Prenez en compte les pertes de charge du circuit en amont et en aval. Ces pertes réduisent le débit effectif par rapport au débit théorique de la vanne.

Compatibilité avec l’Alimentation Électrique

Vérifiez la tension disponible dans votre installation : 12VDC, 24VDC, 110VAC ou 230VAC. La tension 24VDC reste la plus courante dans l’industrie européenne.

Les applications mobiles (camions, engins agricoles) utilisent généralement du 12VDC batterie. Nos électrovannes 12V supportent les variations de tension de 10V à 15V.

Calculez la consommation totale si vous pilotez plusieurs vannes simultanément. Votre alimentation doit fournir la somme des puissances avec une marge de 20%.

Conditions Environnementales

L’environnement d’installation influence fortement la durée de vie de la bobine. Une température ambiante élevée réduit la capacité de dissipation thermique.

Les installations extérieures nécessitent une protection IP65 minimum contre les intempéries. Pour zones immergées ou lavage haute pression, optez pour IP68.

Les atmosphères explosives (zones ATEX) imposent des électrovannes certifiées antidéflagrantes. Ces modèles coûtent environ 3 fois plus cher que les versions standard.

Fréquence de Commutation

Estimez le nombre de cycles par jour que votre application requiert. Une vanne dimensionnée pour 100 000 cycles ne tiendra pas dans une application à 1 million de cycles.

Les applications de dosage en continu sollicitent fortement les vannes proportionnelles. Nous recommandons des modèles renforcés avec bobines de classe H pour ce type d’usage.

Une commutation trop rapide provoque des coups de bélier qui endommagent les tuyauteries. Limitez la fréquence à 10 cycles/minute maximum sauf pour vannes spéciales haute fréquence.

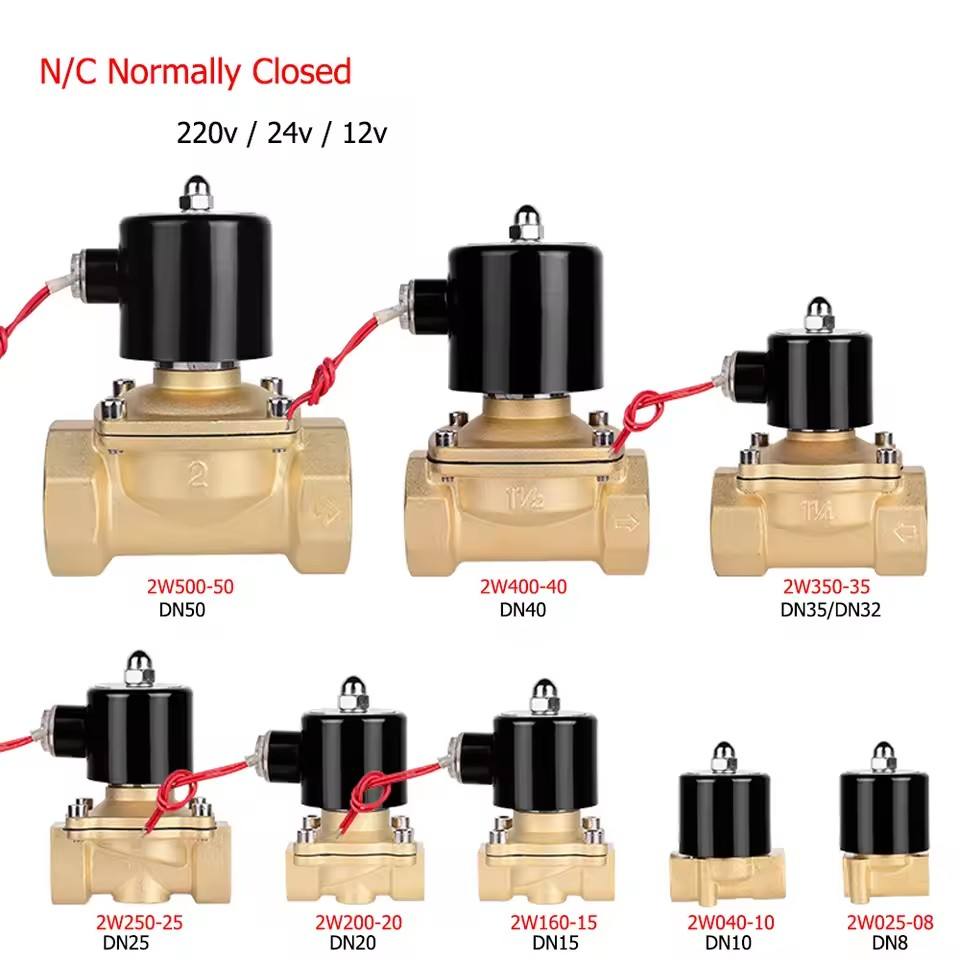

Pourquoi Choisir MAIKONG pour Vos Électrovannes

Depuis 1998, nous développons et fabriquons des électrovannes dans notre usine de Shenzhen. Notre expérience de 26 ans nous positionne comme un partenaire fiable pour vos projets industriels.

Capacités de Production et Délais

Notre base de production de 16 000 m² nous permet de fabriquer jusqu’à 35 000 électrovannes par mois. Cette capacité importante garantit des délais courts même pour vos commandes volumineuses.

Nous livrons des échantillons en seulement 7 jours ouvrés pour validation rapide de vos projets. Les commandes en série partent sous 15 jours après confirmation, un délai exceptionnel dans l’industrie.

Notre stock permanent de composants standards nous permet de répondre aux urgences. Nous avons déjà expédié des lots de 500 pièces en moins de 48 heures pour des clients en situation critique.

Qualité et Certifications

Nous sommes certifiés ISO 9001:2015 pour notre système de management de la qualité. Cette certification garantit la traçabilité complète de chaque électrovanne produite.

Notre certification IATF 16949:2016 atteste de notre capacité à fournir l’industrie automobile. Nous respectons les exigences strictes de fiabilité et de traçabilité de ce secteur.

La norme ISO 13485:2016 certifie notre processus de fabrication pour dispositifs médicaux. Nos électrovannes équipent des respirateurs et analyseurs médicaux dans toute l’Europe.

Nos produits portent les marquages CE, TUV, RoHS et ETL pour une commercialisation sans restriction. Ces certifications facilitent vos démarches d’homologation.

Innovation et Recherche

Notre partenariat avec l’Institut de Robotique de l’Université du Zhejiang stimule notre innovation. Plus de 20 ingénieurs R&D travaillent sur les technologies de solénoïdes proportionnels.

Nous détenons plus de 30 brevets de technologies nouvelles dans le domaine des électrovannes. Ces innovations portent sur les économies d’énergie, la miniaturisation et la durabilité.

Nos électrovannes proportionnelles atteignent une répétabilité de ±1%, comparable aux meilleures marques européennes. Cette performance résulte de 5 ans de développement avec l’université.

Services OEM et Personnalisation

Nous proposons un service OEM complet pour intégrer nos électrovannes dans vos équipements. Nos ingénieurs adaptent les spécifications à votre cahier des charges exact.

La personnalisation inclut le choix des matériaux, des tensions, des connexions et du marquage. Nous pouvons graver votre logo et référence sur le corps de vanne dès 500 pièces.

Notre bureau d’études réalise les modifications mécaniques nécessaires à votre application. Des prototypes fonctionnels sont disponibles sous 15 jours pour validation.

Support Technique en Français

Notre équipe commerciale parle français et comprend les spécificités du marché européen. Nous répondons à vos questions techniques en moins de 24 heures par email.

Nous fournissons une documentation technique complète en français : fiches techniques, plans de maintenance, certificats de conformité. Cette documentation facilite vos installations et certifications.

Un support téléphonique et WhatsApp est disponible aux horaires européens. Notre ingénieur francophone Lucy répond directement à vos demandes urgentes.

Installation, Maintenance et Durée de Vie

Une installation correcte et un entretien régulier multiplient par trois la durée de vie de vos électrovannes. Ces bonnes pratiques réduisent considérablement vos coûts de maintenance.

Règles d’Installation Essentielles

Installez l’électrovanne avec la bobine vers le haut en position verticale. Cette orientation optimise le refroidissement naturel et évite l’accumulation de condensation dans le connecteur.

Respectez le sens d’écoulement indiqué par la flèche gravée sur le corps. Une installation en sens inverse empêche le fonctionnement correct et peut endommager les joints.

Prévoyez un espace de 10 cm au-dessus de la bobine pour permettre son démontage. Cette précaution facilite grandement les opérations de maintenance ultérieures.

Installez un filtre en amont de l’électrovanne pour protéger les orifices. Une maille de 80 microns convient pour la plupart des applications eau et fluides.

Raccordement Électrique

Vérifiez que la tension d’alimentation correspond exactement à celle indiquée sur la bobine. Une erreur de tension détruit immédiatement la bobine ou empêche le fonctionnement.

Utilisez des câbles de section appropriée pour éviter les chutes de tension. Pour 24VDC sur 50 mètres, une section minimum de 1.5mm² garantit une tension suffisante.

Protégez le circuit avec un fusible de calibre adapté à la consommation. Nos électrovannes 6W nécessitent un fusible de 0.5A en 24VDC.

Installez une diode de roue libre en parallèle avec les bobines DC pour protéger les contacts de commande. Cette diode absorbe la surtension de rupture qui peut atteindre 300V.

Programme de Maintenance Préventive

Inspectez visuellement les électrovannes tous les 3 mois dans les environnements poussiéreux. Nettoyez le connecteur et vérifiez l’absence de corrosion sur les contacts.

Testez le fonctionnement de chaque vanne tous les 6 mois en conditions réelles. Écoutez le « clic » caractéristique de l’activation du solénoïde.

Remplacez les joints et membranes tous les 2 ans dans les applications critiques. Cette maintenance préventive évite les arrêts de production non planifiés.

Nettoyez le filtre en amont selon la qualité de votre fluide. Un circuit d’eau calcaire nécessite un nettoyage mensuel, contre trimestriel pour de l’eau traitée.

Diagnostic de Pannes Courantes

Si la vanne ne s’ouvre pas, vérifiez d’abord la présence de tension aux bornes de la bobine. Un multimètre réglé sur voltmètre DC confirme l’alimentation.

Contrôlez la résistance de la bobine avec un ohmmètre : elle doit être comprise entre 50 et 500 ohms selon le modèle. Une résistance infinie indique une bobine coupée.

Une résistance nulle signale un court-circuit interne qui nécessite le remplacement de la bobine. Heureusement, nos bobines électrovanne 12V se changent en 5 minutes.

Si la vanne reste bloquée ouverte, vérifiez que le noyau magnétique n’est pas grippé. Des particules métalliques peuvent s’aimanter et bloquer le mécanisme.

Durée de Vie Attendue

Nos électrovannes MAIKONG sont conçues pour 1 million de cycles minimum en conditions normales. Cette durabilité équivaut à environ 3 ans de fonctionnement en usage intensif industriel.

Les applications intermittentes (quelques cycles par jour) peuvent espérer une durée de vie de 10 à 15 ans. Nous avons des électrovannes installées en 2008 qui fonctionnent encore parfaitement.

Les bobines ont généralement une durée de vie supérieure au mécanisme interne. Remplacer les joints permet souvent de prolonger la vie de l’ensemble de 5 ans supplémentaires.

Gamme Complète d’Électrovannes MAIKONG

Notre catalogue comprend plus de 100 séries d’électrovannes pour couvrir l’ensemble des besoins industriels. Chaque série se décline en plusieurs centaines de références selon les connexions et matériaux.

Électrovannes Standards

Notre série de base pour applications eau, air et fluides neutres offre un excellent rapport qualité-prix. Corps en laiton CW617N, joints NBR, bobine 24VDC standard.

Ces modèles conviennent parfaitement pour l’irrigation agricole, les systèmes de lavage et la distribution d’air comprimé. Le prix électrovanne débute à partir de quantités de 100 pièces.

Électrovannes Spécialisées par Application

Notre gamme automobile comprend des électrovannes spécifiquement développées pour les véhicules. Ces modèles résistent aux vibrations, aux variations de tension batterie et aux températures extrêmes du compartiment moteur.

Pour l’électroménager, nous proposons des vannes compactes certifiées pour contact alimentaire. Les corps plastiques réduisent le bruit de fonctionnement dans les environnements domestiques.

Les applications médicales utilisent nos séries à isolation complète avec certifications FDA et ISO 13485. La pureté du fluide reste garantie sans contact avec les parties métalliques.

Options et Accessoires

Nous proposons différentes options de bobines : économie d’énergie, haute température classe H, basse température -40°C. Les bobines interchangeables facilitent les adaptations.

Des kits de joints de rechange sont disponibles pour toutes nos séries. Ces kits comprennent membrane, joints toriques et ressort pour une maintenance complète.

Les connecteurs électriques se déclinent en plusieurs formats : fiche DIN 43650, câble volant 50cm, connecteur M12. Cette flexibilité simplifie l’intégration dans vos équipements.

Des contrôleurs proportionnels PWM complètent nos électrovannes proportionnelles. Ces modules électroniques offrent un contrôle précis avec interface 0-10V ou 4-20mA.

Cas d’Usage et Retours d’Expérience Clients

Nos électrovannes MAIKONG équipent plus de 2000 installations en Europe depuis 2005. Ces références démontrent notre fiabilité dans des applications variées.

Projet Irrigation Viticole – Bordeaux

Un domaine viticole de 120 hectares a installé 340 de nos électrovannes pour irrigation goutte-à-goutte. Le système automatisé gère 12 zones d’arrosage avec précision.

Les électrovannes fonctionnent depuis 2018 avec un taux de panne inférieur à 0.5% par an. Le vignoble a réduit sa consommation d’eau de 35% grâce à la programmation optimisée.

La compatibilité avec l’eau calcaire du Bordelais a été validée après 6 ans de service continu. Seul un détartrage annuel des filtres est nécessaire pour maintenir les performances.

Ligne d’Embouteillage – Champagne

Une maison de champagne utilise 48 électrovannes YCVM11 en inox pour le dosage de la liqueur d’expédition. La précision de ±1% garantit la constance du produit.

Ces vannes d’isolation assurent une hygiène parfaite sans contact fluide-mécanisme. Elles résistent aux nettoyages CIP quotidiens avec des solutions alcalines et acides.

Après 5 ans et 12 millions de cycles, aucune vanne n’a nécessité de remplacement. Seuls les joints FFKM ont été changés lors de la maintenance préventive annuelle.

Station d’Épuration – Marseille

Une station de traitement de 50 000 équivalents-habitants emploie 85 électrovannes pour le dosage des réactifs. Les produits chimiques agressifs (chlorure ferrique, polymère) sont contrôlés avec précision.

Les corps en inox 316L résistent parfaitement à la corrosion malgré l’atmosphère humide et saline. Les joints VITON supportent le contact continu avec les produits de traitement.

Le système fonctionne 24h/24 depuis 2016 avec une disponibilité de 99.7%. Les opérateurs apprécient particulièrement la facilité de maintenance des bobines interchangeables.

Fabricant de Machines-Outils – Allemagne

Un constructeur de centres d’usinage intègre nos électrovannes hydrauliques dans ses systèmes de serrage. Les pressions de 250 bars sont contrôlées avec une fiabilité totale.

Le service OEM a permis d’adapter les connexions et le marquage selon le cahier des charges. Le logo du fabricant est gravé sur chaque corps de vanne.

Plus de 3000 machines équipées circulent maintenant en Europe avec un taux de retour inférieur à 0.2%. Cette fiabilité renforce la réputation qualité du constructeur.

Questions Fréquentes sur les Électrovannes

Tendances et Innovations dans les Électrovannes

Le secteur des électrovannes connaît des évolutions technologiques significatives. Ces innovations répondent aux nouvelles exigences environnementales et de performance.

Électrovannes Basse Consommation

Les nouvelles bobines à aimant permanent réduisent la consommation électrique de 80% en mode maintien. Seul un pulse de courant ouvre la vanne, puis un aimant la maintient ouverte sans énergie.

Cette technologie latching permet d’alimenter des réseaux de centaines de vannes avec une source modeste. L’économie d’énergie devient cruciale dans les installations solaires autonomes.

Nos modèles proportionnels YCLT nouvelle génération consomment seulement 3W contre 6W pour la génération précédente. Cette réduction de 50% améliore le bilan carbone des installations.

Miniaturisation et Intégration

Les électrovannes miniatures de nouvelle génération atteignent des dimensions de 22×15mm. Cette compacité permet l’intégration dans des appareils médicaux portables et des instruments d’analyse.

Les vannes proportionnelles microfluidiques contrôlent des débits de 0.1 à 100 ml/min avec une répétabilité de ±0.5%. Ces performances ouvrent de nouvelles applications en biotechnologie et chimie analytique.

L’intégration d’électronique intelligente dans la connectique transforme la vanne en capteur-actionneur. La mesure du courant détecte automatiquement les pannes et l’usure.

Communication et IoT

Les électrovannes connectées intègrent des modules de communication sans fil. Les protocoles LoRaWAN et NB-IoT permettent le pilotage à distance sur plusieurs kilomètres.

Cette connectivité offre un diagnostic prédictif basé sur l’analyse des données de fonctionnement. L’intelligence artificielle anticipe les pannes 3 à 6 mois à l’avance.

Les réseaux d’irrigation intelligents optimisent automatiquement l’arrosage selon la météo et l’humidité du sol. Des économies d’eau de 40% sont documentées sur de grandes installations agricoles.

Matériaux Avancés et Durabilité

Les nouveaux composites thermoplastiques remplacent progressivement les métaux dans certaines applications. Ces matériaux réduisent le poids de 60% tout en améliorant la résistance chimique.

Les revêtements anti-corrosion nanocéramiques prolongent la durée de vie dans les environnements marins. Nos tests accélérés montrent une résistance 5 fois supérieure aux revêtements traditionnels.

L’utilisation de matériaux recyclés atteint maintenant 30% en masse dans nos modèles standards. Cet engagement environnemental répond aux exigences croissantes de nos clients européens.

Devenez Distributeur MAIKONG en France

Nous recherchons activement des partenaires distributeurs sur le marché français. Cette opportunité s’adresse aux entreprises établies dans les secteurs de l’automatisation, de l’irrigation et des équipements industriels.

Avantages du Partenariat MAIKONG

En tant que distributeur MAIKONG, vous bénéficiez de tarifs de gros dégressifs selon les volumes. Notre grille tarifaire offre jusqu’à 45% de réduction sur les prix catalogue à partir de 1000 pièces par an.

Nous garantissons l’exclusivité territoriale à nos distributeurs sérieux avec engagement de volume. Cette protection commerciale vous permet de développer sereinement votre marché local.

Un support technique francophone complet accompagne votre développement commercial. Nos ingénieurs forment votre équipe commerciale et assistent vos clients lors des phases d’installation.

Des échantillons gratuits sont fournis pour vos démonstrations commerciales. Vous recevez également notre catalogue complet en français et tous les certificats pour vos appels d’offres.

Secteurs Prioritaires pour Distribution

Les distributeurs spécialisés en irrigation agricole trouvent un fort potentiel avec notre gamme arrosage. Le marché français représente plus de 800 000 hectares irrigués avec un taux de renouvellement de 8% par an.

Les grossistes en automatismes industriels peuvent compléter leur catalogue avec nos séries pneumatiques et hydrauliques. Les usines françaises modernisent leurs équipements avec un budget annuel de plusieurs milliards d’euros.

Les réparateurs et SAV d’électroménager recherchent des pièces de rechange fiables à prix compétitifs. Nos électrovannes compatibles électrovanne Burkert ouvrent ce marché de remplacement.

Processus de Candidature

Contactez notre responsable export Lucy à l’adresse Lucy@ielectrovanne.fr avec une présentation de votre entreprise. Incluez votre domaine d’activité, chiffre d’affaires, zone géographique et objectifs.

Nous organisons un échange téléphonique ou visioconférence pour discuter des modalités de partenariat. Cette première rencontre permet de vérifier l’adéquation entre nos attentes respectives.

Une commande d’essai à tarif préférentiel vous permet de tester nos produits et services. Cette phase pilote valide la qualité et les délais avant engagement à long terme.

La signature d’un accord de distribution formalise notre partenariat avec objectifs, exclusivité et conditions commerciales. Ce contrat protège les intérêts des deux parties pour une collaboration durable.

Conclusion : L’Électrovanne au Cœur de l’Automatisation

L’électrovanne représente un composant essentiel dans pratiquement tous les systèmes de contrôle de fluides modernes. Sa capacité à automatiser l’ouverture et la fermeture de circuits améliore considérablement l’efficacité industrielle.

Nous avons vu que choisir la bonne électrovanne nécessite d’analyser plusieurs paramètres techniques. Le type de fluide, la pression de service, le débit requis et les conditions environnementales déterminent le modèle adapté.

La diversité des structures disponibles (action directe, pilotée, proportionnelle) permet de répondre à chaque application spécifique. Des solutions existent pour tous les budgets et toutes les exigences de performance.

Les innovations technologiques continuent d’améliorer les performances des électrovannes. La miniaturisation, la connectivité IoT et les matériaux avancés ouvrent de nouvelles possibilités d’application.

Chez MAIKONG, nous mettons notre expertise de 26 ans au service de vos projets d’automatisation. Notre capacité de production et nos délais courts garantissent la disponibilité de vos approvisionnements.

Notre engagement qualité se traduit par des certifications internationales reconnues. Les normes ISO 9001, IATF 16949 et ISO 13485 attestent de la rigueur de nos processus de fabrication.

Le marché français représente une opportunité stratégique pour notre développement européen. Nous recherchons des partenaires distributeurs pour offrir un service de proximité à nos clients français.

Notre équipe francophone reste à votre disposition pour toute question technique ou commerciale. Nous répondons sous 24 heures à toutes les demandes de renseignements ou de devis.

Les professionnels français peuvent compter sur MAIKONG pour leurs besoins en électrovannes industrielles. Qualité, réactivité et compétitivité caractérisent notre approche du marché européen.
