Problème Électrovanne Boite Automatique

Chez MAIKONG, nous fabriquons des électrovannes de transmission depuis plus de 25 ans dans notre usine de Shenzhen. Notre expérience avec les ingénieurs automobiles nous a permis d’identifier les symptômes précis qui annoncent une défaillance imminente. Ce guide vous présente les méthodes de diagnostic éprouvées, les procédures de test et les critères de remplacement validés par nos équipes techniques.

Comprendre le Rôle de l’Électrovanne dans la Transmission Automatique

L’électrovanne, également appelée solénoïde de transmission, constitue le composant électromécanique qui contrôle la pression hydraulique dans votre boîte automatique. Chaque fois que vous changez de vitesse, le calculateur envoie un signal électrique aux électrovannes appropriées. Ces dernières ouvrent ou ferment des passages hydrauliques précis pour engager le rapport souhaité.

Une transmission moderne compte généralement entre 4 et 12 électrovannes distinctes. Chacune gère une fonction spécifique : passage des rapports, verrouillage du convertisseur de couple, régulation de pression ou activation du mode sport. La défaillance d’une seule électrovanne peut compromettre le fonctionnement global de la transmission.

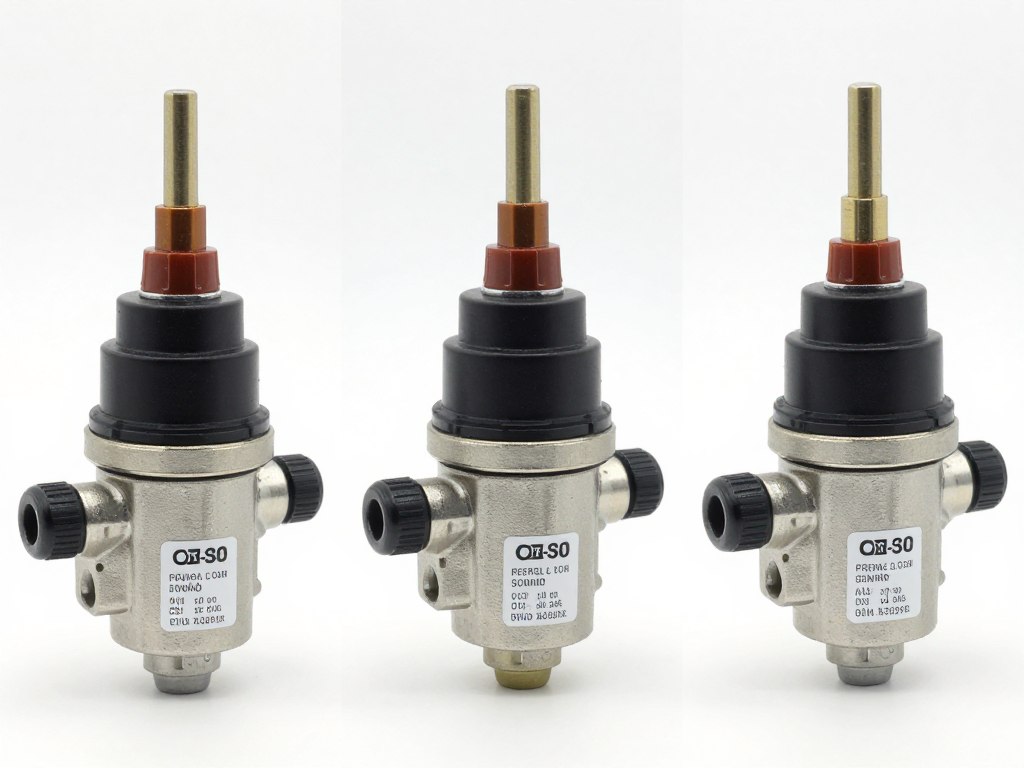

Les Trois Types d’Électrovannes de Transmission

Circuit Hydraulique et Interaction avec les Électrovannes

Le système hydraulique d’une transmission automatique fonctionne sous pression constante générée par la pompe à huile. Cette pression de base, appelée pression de ligne, varie généralement entre 5 et 20 bars selon le régime moteur et la charge. Les électrovannes agissent comme des vannes directionnelles qui acheminent cette pression vers les pistons d’embrayage appropriés.

Lorsque vous accélérez et que la transmission doit rétrograder, le calculateur évalue plusieurs paramètres : vitesse véhicule, position de l’accélérateur, température d’huile et régime moteur. En quelques millisecondes, il active la séquence d’électrovannes nécessaire. La pression hydraulique se déplace alors vers le train d’engrenages correspondant, engageant le rapport inférieur.

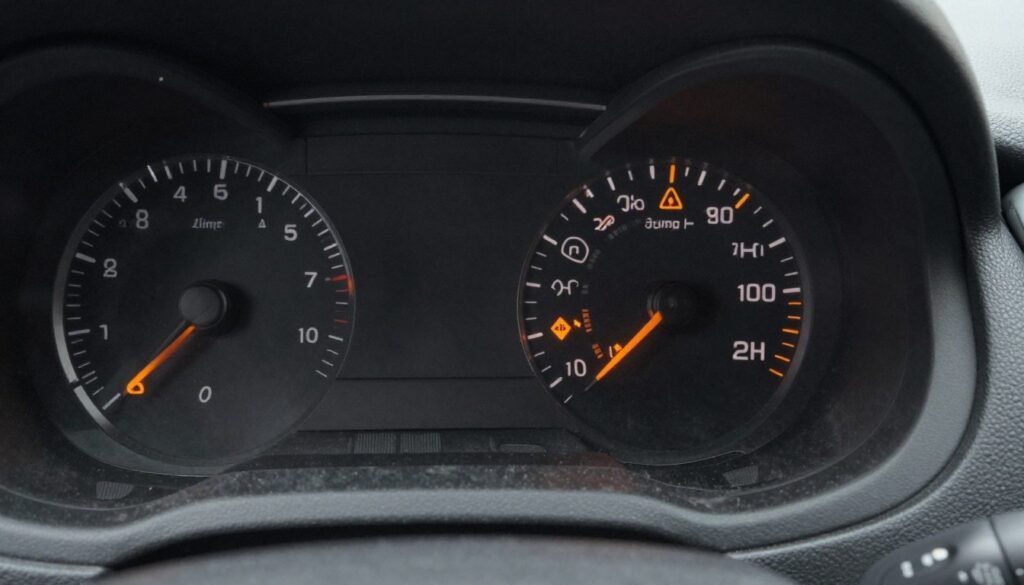

Symptômes Révélateurs d’un Problème Électrovanne Boite Automatique

La détection précoce d’un problème électrovanne boite automatique permet d’éviter des dommages coûteux au reste de la transmission. Dans notre expérience de fabrication et de support technique auprès de plus de 200 garages européens, nous avons documenté les signes avant-coureurs les plus fiables. Certains symptômes apparaissent progressivement, d’autres surviennent brutalement.

Symptômes Mécaniques et Comportement du Véhicule

Les à-coups lors des changements de rapport signalent souvent un solénoïde qui ne module plus correctement la pression. Au lieu d’un passage progressif, vous ressentez une secousse nette à l’accélération ou à la décélération. Ce symptôme apparaît généralement de façon intermittente avant de devenir permanent. Sur une Peugeot 308 ou une Citroën C4, cela touche fréquemment la problème électrovanne 406 hdi ou le système similaire des moteurs 1.6 HDi.

Les retards dans l’engagement des rapports se manifestent par un temps de réponse anormal. Vous accélérez mais le véhicule tarde à rétrograder, ou le moteur monte en régime sans que la vitesse augmente proportionnellement. Ce phénomène indique qu’une électrovanne n’ouvre pas assez rapidement ou reste partiellement collée.

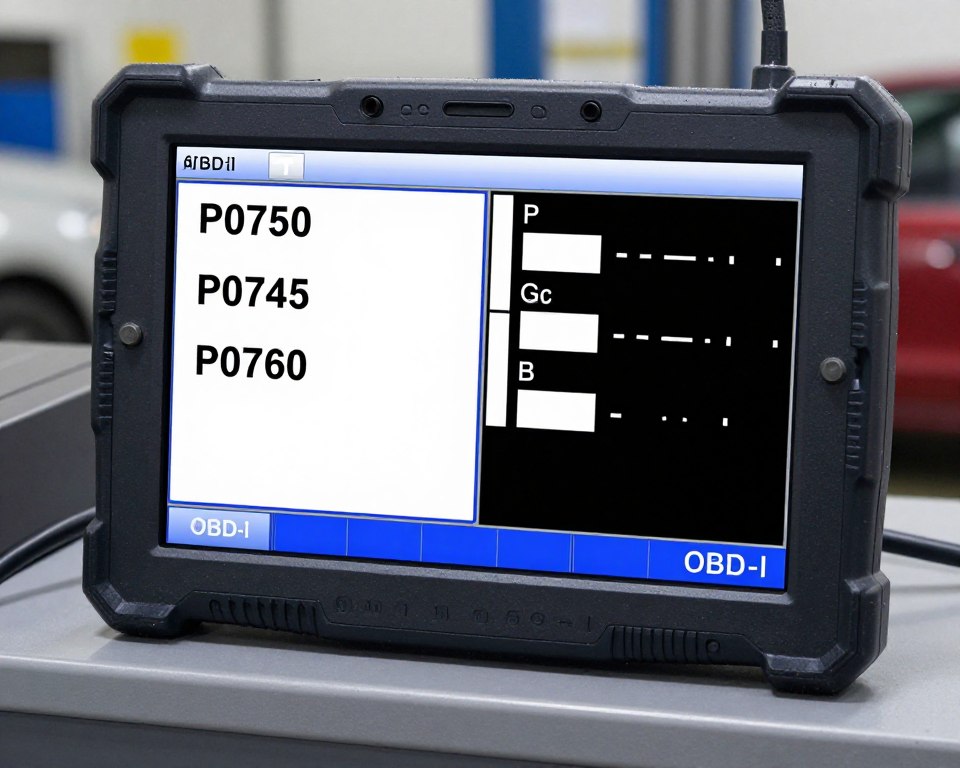

Codes Défauts et Diagnostic Électronique

Le calculateur de transmission enregistre des codes défauts spécifiques lorsqu’il détecte une anomalie électrovanne. Ces codes DTC (Diagnostic Trouble Code) fournissent des informations précieuses pour identifier le solénoïde défaillant. Sur les véhicules récents, le système surveille en permanence la résistance électrique de chaque bobine et compare les temps de réponse aux valeurs théoriques.

Les codes les plus fréquents incluent P0750 à P0770 qui correspondent aux électrovannes de passage A, B, C, D et E selon la nomenclature OBD. Un code P0745 signale un dysfonctionnement du solénoïde de régulation de pression. Ces codes apparaissent seuls ou en combinaison selon l’étendue du problème.

Codes Défauts Courants Électrovannes

• P0750-P0758 : Défaut électrovanne passage rapports A/B/C/D
• P0745 : Problème solénoïde régulation pression
• P0760-P0768 : Circuit électrique solénoïde bloqué
• P0770 : Électrovanne convertisseur couple défaillante
• P0840 : Capteur pression transmission (lié électrovanne)
• P0897-P0899 : Pression fluide transmission anormale

Signes Spécifiques par Marque et Modèle

Certains véhicules présentent des problèmes électrovanne boite automatique plus fréquents en raison de leurs caractéristiques de conception. Les moteurs diesel HDi de PSA (Peugeot, Citroën) équipés de turbocompresseur variable rencontrent régulièrement des pannes liées à la électrovanne turbo 1.6 hdi, mais cette dernière peut indirectement affecter la transmission si elle provoque des variations de couple importantes.

Sur les Renault Clio 3 1.5 dCi, le problème électrovanne clio 3 1.5 dci touche particulièrement les véhicules de 2006-2012 ayant dépassé 150 000 km. Le solénoïde de régulation pression montre une usure prématurée due à la qualité d’huile dégradée. Toyota RAV4 avec moteur D4D présente aussi des cas documentés de problème électrovanne rav4 d4d, surtout sur les versions équipées de la transmission automatique à 6 rapports.

Procédures de Diagnostic et Tests des Électrovannes

Le diagnostic méthodique d’un problème électrovanne boite automatique requiert des équipements spécifiques et une approche systématique. Après avoir formé des centaines de techniciens en Europe, je peux affirmer que 70% des erreurs de diagnostic proviennent de tests incomplets ou mal interprétés. Cette section détaille les procédures validées par nos ingénieurs MAIKONG.

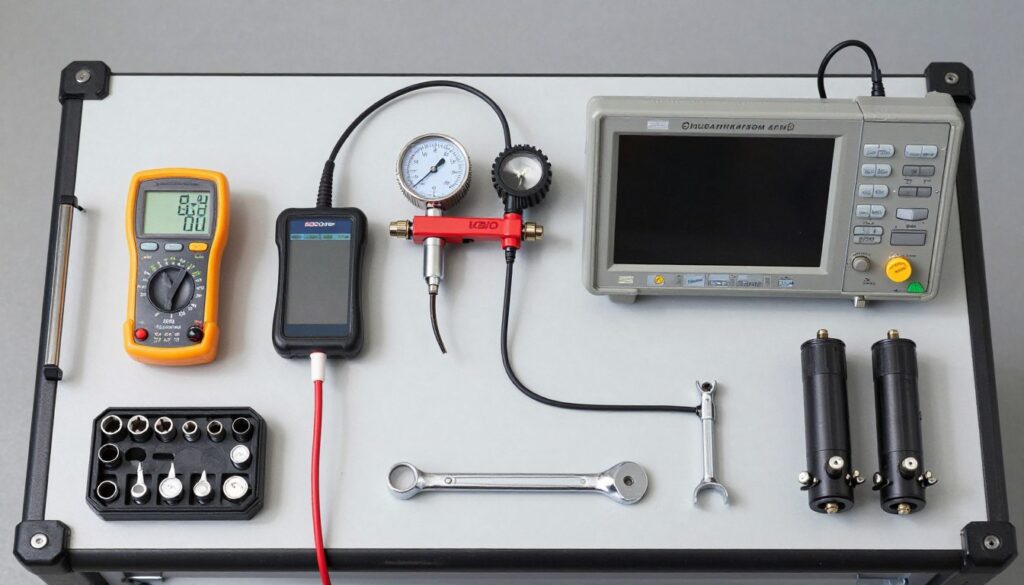

Matériel Nécessaire pour le Diagnostic

Test de Résistance Électrique des Bobines

Le test de résistance constitue la première vérification à effectuer. Chaque électrovanne possède une bobine dont la résistance doit correspondre aux spécifications du constructeur. Une résistance trop faible indique un court-circuit dans les spires de cuivre. Une résistance infinie signale une coupure du fil de bobinage.

Pour réaliser ce test correctement, débranchez le connecteur électrique du solénoïde après avoir coupé le contact et déconnecté la batterie. Réglez votre multimètre en mode ohmmètre et placez les pointes de touche sur les deux broches du connecteur côté électrovanne. La résistance typique varie entre 10 et 40 ohms selon le type de solénoïde.

Test Dynamique sur Véhicule

Le test statique de résistance ne suffit pas à détecter tous les défauts. Un solénoïde peut présenter une résistance correcte mais ne pas s’ouvrir mécaniquement. Le test dynamique consiste à alimenter l’électrovanne avec la valise diagnostic en mode actionneur tout en vérifiant son fonctionnement.

Moteur tournant au ralenti, transmission au point mort, activez individuellement chaque électrovanne via la fonction « tests actifs » de votre valise. Vous devez entendre un clic distinct à chaque activation. Si le clic est absent ou faible, démontez le solénoïde pour inspection. Certains calculateurs permettent de visualiser le temps de réponse mesuré et de le comparer à la valeur théorique.

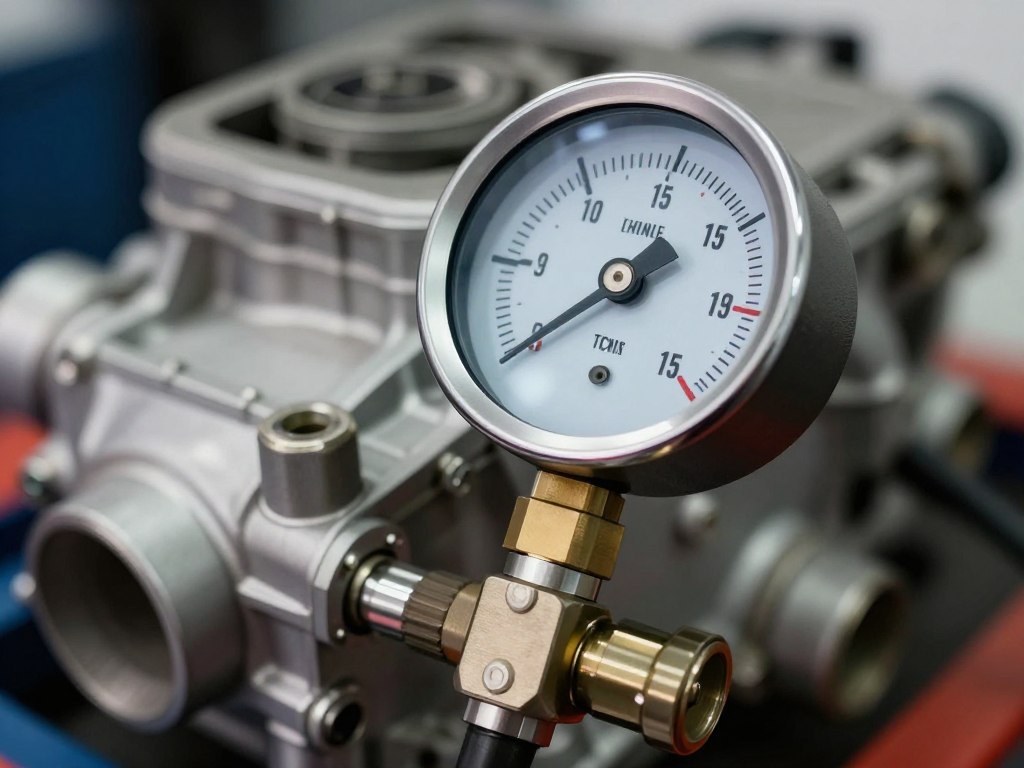

Mesure de la Pression Hydraulique

La mesure de pression hydraulique confirme si l’électrovanne module correctement le flux. Le corps de transmission possède généralement des prises de test où brancher un manomètre. Consultez la documentation technique du véhicule pour localiser ces points et connaître les pressions de référence.

Moteur chaud, transmission en D, mesurez la pression de ligne au ralenti puis à 2000 tr/min. Les valeurs typiques oscillent entre 5 bars au ralenti et 12-18 bars sous charge. Une pression anormalement basse malgré un régime élevé indique un solénoïde régulateur défaillant ou des fuites internes.

Interprétation des Résultats de Pression

• Pression normale : 5-7 bars ralenti, 12-18 bars charge → système sain
• Pression basse constante : pompe usée ou fuite interne majeure
• Pression fluctuante : électrovanne régulateur instable ou colmatée
• Pression excessive : solénoïde bloqué fermé, risque de casse
• Pas de variation avec régime : régulateur HS ou calculateur défaillant

Comment Reconnaitre une Panne d’une Électrovanne sur une Voiture

La question « comment reconnaitre une panne d’une électrovanne sur une voiture » revient fréquemment dans nos échanges avec les garages. La réponse combine observation visuelle, tests électriques et analyse du comportement. Voici la méthode complète en 7 étapes que nous recommandons :

1. Lecture des codes défauts : Connectez la valise OBD et relevez tous les codes présents, même ceux enregistrés mais non actifs
2. Test de résistance à froid : Mesurez la résistance de chaque solénoïde, transmission froide, et notez les valeurs
3. Test de résistance à chaud : Roulez 15 km, puis mesurez à nouveau immédiatement. Une variation >15% signale une dégradation
4. Inspection visuelle des connecteurs : Vérifiez l’absence d’oxydation, de traces de chauffe ou de broches déformées
5. Test d’activation manuel : Via valise, activez chaque électrovanne et écoutez le clic caractéristique
6. Mesure de pression dynamique : Si équipé, branchez un manomètre et observez les variations pendant le test d’activation
7. Essai routier avec enregistrement de données : Utilisez la fonction « live data » pour voir les commandes calculateur et réponses capteurs en temps réel

Nettoyage et Démontage des Électrovannes de Transmission

Avant d’envisager le remplacement, le nettoyage d’une électrovanne peut résoudre 30% des problèmes diagnostiqués dans notre expérience. Les dépôts de vernis, les particules métalliques et l’huile dégradée colmatent les passages et empêchent le piston de se déplacer librement. Cette section détaille les procédures de démontage et nettoyage validées par MAIKONG.

Précautions Avant Démontage

Le démontage d’une électrovanne nécessite un environnement propre et des outils appropriés. Travaillez dans un atelier fermé pour éviter la contamination par la poussière. Préparez un bac de récupération d’huile car plusieurs litres peuvent s’écouler lors du retrait du carter de transmission.

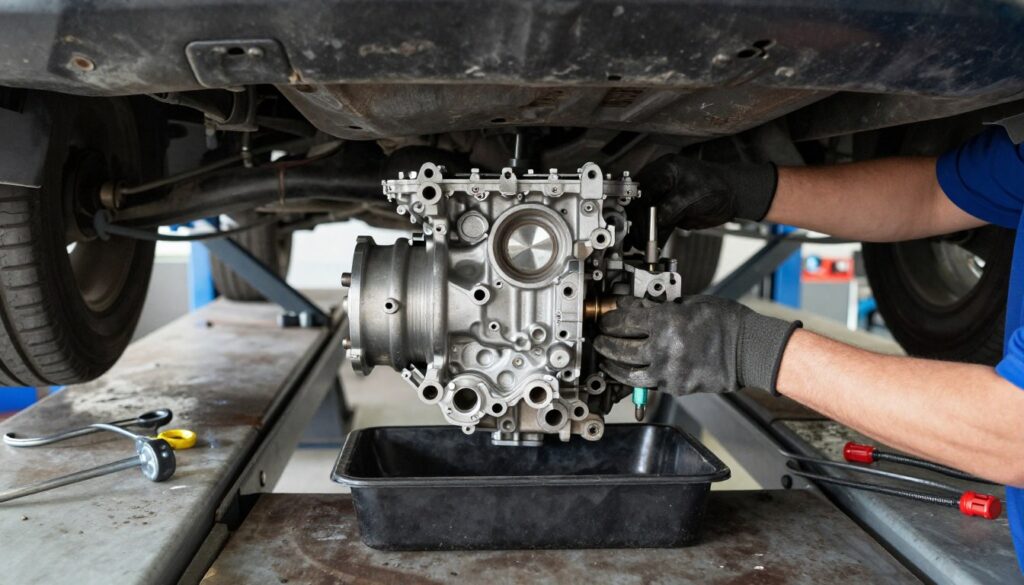

Procédure de Démontage Étape par Étape

La majorité des électrovannes se situent dans le carter inférieur de la transmission ou sur le corps de vanne hydraulique. Certains véhicules exigent la dépose complète de la boîte, d’autres permettent l’accès par simple retrait du carter. Consultez impérativement la documentation technique spécifique à votre modèle.

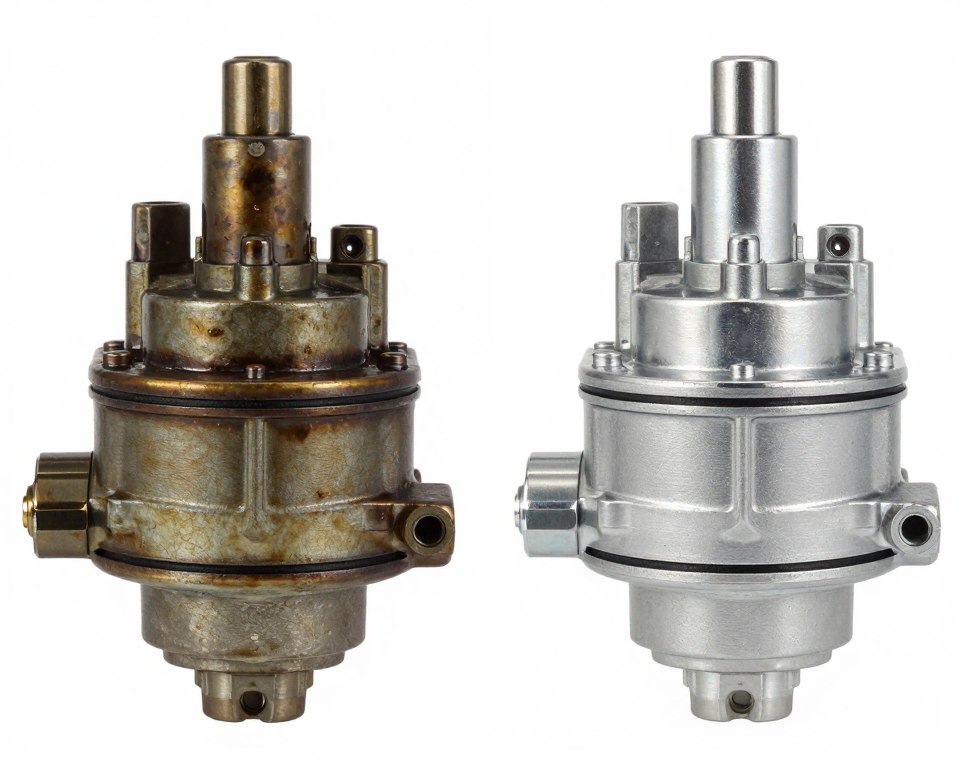

Technique de Nettoyage Professionnel

Le nettoyage d’une électrovanne exige minutie et patience. Les dépôts de vernis résultent de la dégradation thermique de l’huile et adhèrent fortement aux surfaces métalliques. Un nettoyant adapté dissout ces composés sans endommager les joints internes du solénoïde.

Chez MAIKONG, nous recommandons un bain ultrasonique pour les électrovannes fortement encrassées. Cette méthode élimine les particules même dans les passages les plus étroits. Si vous n’avez pas accès à ce matériel, un trempage prolongé dans du nettoyant frein de qualité professionnelle donne de bons résultats.

Protocole de Nettoyage Complet

1. Inspection préliminaire : Photographiez chaque électrovanne avant nettoyage et notez son état (traces de surchauffe, joint fissuré, oxydation)
2. Nettoyage externe : Brossez l’extérieur avec une brosse douce trempée dans du nettoyant frein pour éliminer les dépôts superficiels
3. Trempage : Immergez complètement l’électrovanne dans un bain de nettoyant pendant 2-4 heures (si pas d’ultrasonique disponible)
4. Agitation : Remuez le bain toutes les 30 minutes pour décoller les dépôts. Vous verrez l’huile se colorer progressivement
5. Rinçage : Rincez abondamment au nettoyant frein propre puis à l’air comprimé (pression 3-5 bars maximum)
6. Séchage : Soufflez tous les passages et orifices jusqu’à évacuation complète du liquide. Laissez sécher à l’air pendant 15 minutes
7. Test de liberté de mouvement : Secouez doucement le solénoïde : le piston interne doit être mobile et produire un léger claquement
8. Lubrification : Appliquez une fine couche d’huile ATF neuve sur les joints avant remontage

Points de Vigilance au Remontage

Le remontage exige autant de soin que le démontage. Une électrovanne mal positionnée ou dont le couple de serrage est incorrect peut provoquer des fuites hydrauliques ou une défaillance prématurée. Replacez chaque solénoïde exactement à sa position d’origine en vous référant aux photos prises pendant le démontage.

Les joints toriques d’étanchéité doivent être systématiquement remplacés même s’ils paraissent en bon état. Ces joints en caoutchouc nitrile ou fluoré se durcissent avec la chaleur et ne garantissent plus une étanchéité parfaite après démontage. Notre usine MAIKONG fournit des kits de joints compatibles avec la majorité des transmissions européennes et asiatiques.

Remplissage et Purge après Intervention

Après remontage, remplissez la transmission avec de l’huile ATF neuve de la spécification exacte recommandée par le constructeur. La capacité varie entre 4 et 12 litres selon les modèles. Ne mélangez jamais différents types d’ATF car les additifs peuvent être incompatibles.

La procédure de purge diffère selon les transmissions. Certaines se purgent automatiquement après quelques cycles de changement de rapports moteur tournant. D’autres nécessitent une procédure spécifique via la valise diagnostic. Consultez la documentation technique et respectez scrupuleusement les instructions.

Quand Remplacer une Électrovanne de Boite Automatique

La décision de remplacer une électrovanne plutôt que de la nettoyer repose sur plusieurs critères techniques et économiques. Dans notre expérience de fabrication chez MAIKONG avec plus de 50 000 unités produites mensuellement, nous avons établi des seuils précis qui déterminent le remplacement obligatoire. Cette section vous guide dans cette décision critique.

Critères Techniques de Remplacement

Une électrovanne doit être remplacée systématiquement si elle présente au moins un des défauts suivants, même après nettoyage approfondi. Ces défaillances résultent d’une usure mécanique ou d’une dégradation des composants internes que le nettoyage ne peut corriger.

Défauts Électriques Rédhibitoires

• Résistance hors tolérance : écart >20% par rapport aux spécifications constructeur
• Court-circuit de bobine : résistance
• Circuit ouvert : résistance infinie, bobinage coupé
• Variations de résistance : mesures instables lors de tests répétés

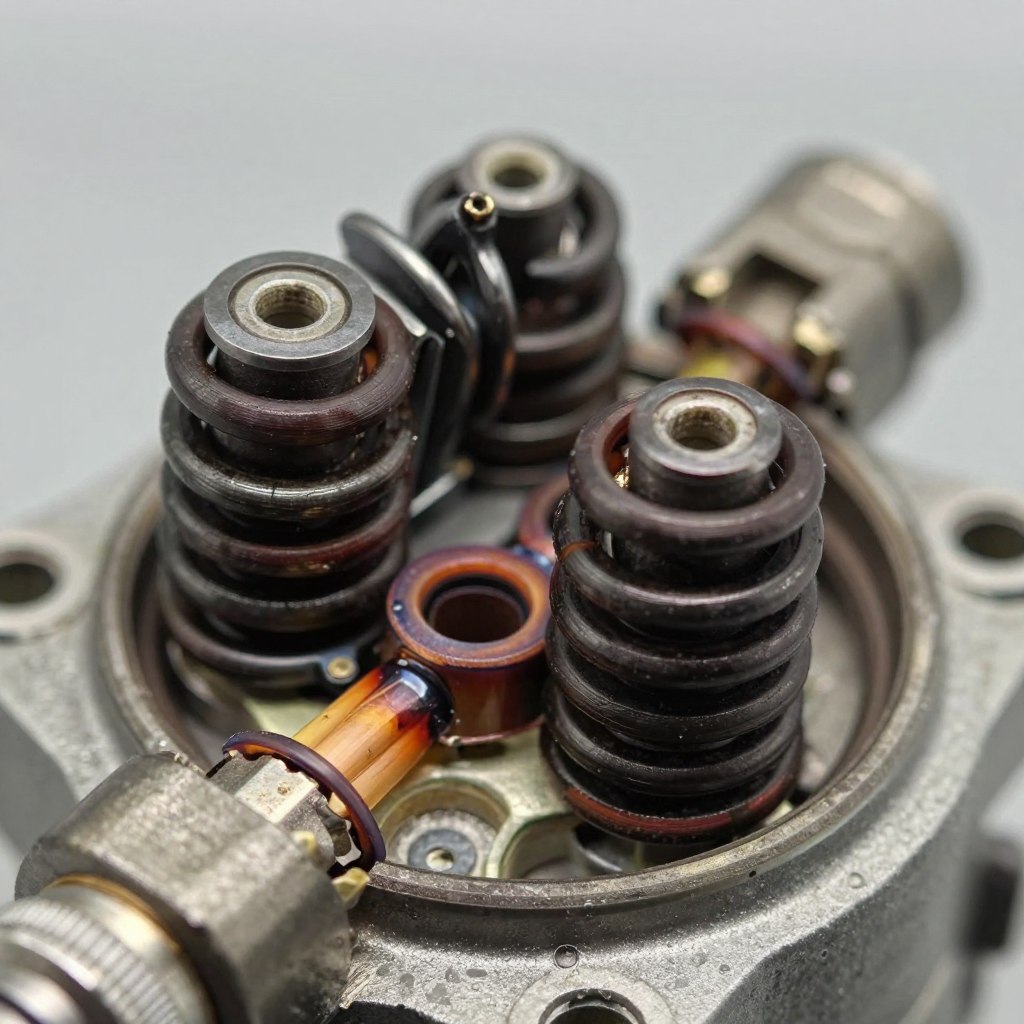

• Traces de surchauffe : connecteur fondu, isolation de fil brûlée
• Temps de réponse anormal : >50 ms alors que spécification

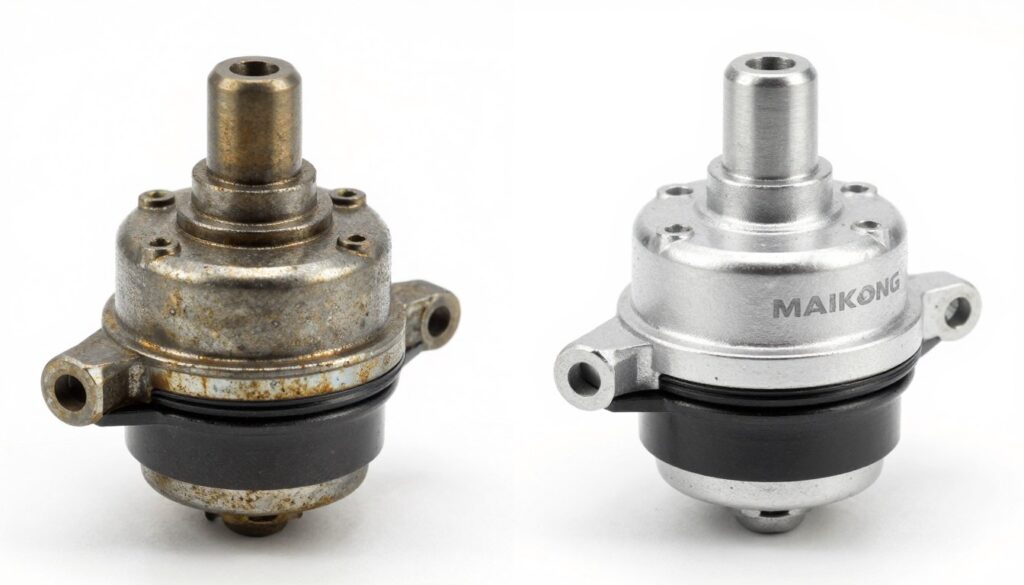

Analyse Coût-Bénéfice : Nettoyer ou Remplacer

Le coût d’une électrovanne de transmission varie considérablement selon l’origine et la qualité. Les pièces d’origine constructeur coûtent entre 150€ et 450€ l’unité. Les équivalents de qualité OEM comme ceux produits par MAIKONG se situent entre 45€ et 120€ selon le type et les volumes commandés. Cette différence de prix influe directement sur la décision.

Le temps de main d’œuvre reste identique que vous nettoyiez ou remplaciez l’électrovanne. Le démontage du carter et l’accès aux solénoïdes représentent 80% du travail. Une fois les pièces accessibles, le temps de pose d’une électrovanne neuve n’excède pas 5 minutes par unité. Cette réalité favorise économiquement le remplacement plutôt que le nettoyage, surtout si plusieurs électrovannes montrent des signes de faiblesse.

Remplacement Préventif et Kit Complet

La stratégie de remplacement préventif consiste à changer toutes les électrovannes simultanément lors d’une intervention majeure sur la transmission. Cette approche présente plusieurs avantages économiques et techniques que nous recommandons systématiquement aux garages et centres de réparation.

Lorsqu’une électrovanne tombe en panne à 180 000 km, les autres solénoïdes ont subi les mêmes contraintes d’usure. Remplacer uniquement la pièce défaillante garantit qu’une deuxième défaillance surviendra dans les 12-18 mois suivants. Vous devrez alors refacturer au client la dépose du carter et la main d’œuvre complète, ce qui génère insatisfaction et perte de confiance.

Avantages du Kit Complet d’Électrovannes

MAIKONG propose des kits complets d’électrovannes pour plus de 200 modèles de transmissions. Chaque kit contient l’ensemble des solénoïdes nécessaires, les joints spécifiques, le joint de carter et une documentation technique détaillée. Nos kits sont certifiés IATF16949 et compatibles avec les procédures de programmation calculateur d’origine.

Cas Particuliers et Situations Complexes

Certaines configurations nécessitent une analyse approfondie avant de décider du remplacement. Le problème électrovanne arret moteur om606.960 sur les Mercedes diesel anciens génère, par exemple, implique parfois le circuit de coupure carburant plutôt que la transmission. Un diagnostic différentiel s’impose pour éviter un remplacement inutile.

Sur les véhicules équipés de moteurs turbo HDi, une panne électrovanne voiture peut avoir plusieurs origines. La problème électrovanne chaudière gaz dans un contexte automobile fait généralement référence au réchauffeur de gazole qui utilise effectivement une électrovanne. Distinguez clairement le système de post-traitement SCR, le circuit EGR et la transmission avant d’engager des frais.

Guide de Sélection des Électrovannes de Remplacement

Le choix d’une électrovanne de remplacement adaptée détermine la durabilité de la réparation et la satisfaction du client final. Après avoir équipé plus de 150 garages professionnels en France, je peux vous guider dans les critères de sélection qui garantissent compatibilité et fiabilité. Cette section détaille les paramètres techniques essentiels et les pièges à éviter.

Compatibilité et Références Constructeur

Chaque transmission possède des électrovannes aux spécifications uniques. Même si deux solénoïdes semblent identiques visuellement, leurs caractéristiques électriques, leurs temps de réponse et leurs courses mécaniques peuvent différer. Le calculateur de transmission est calibré pour des paramètres précis que l’électrovanne de remplacement doit respecter scrupuleusement.

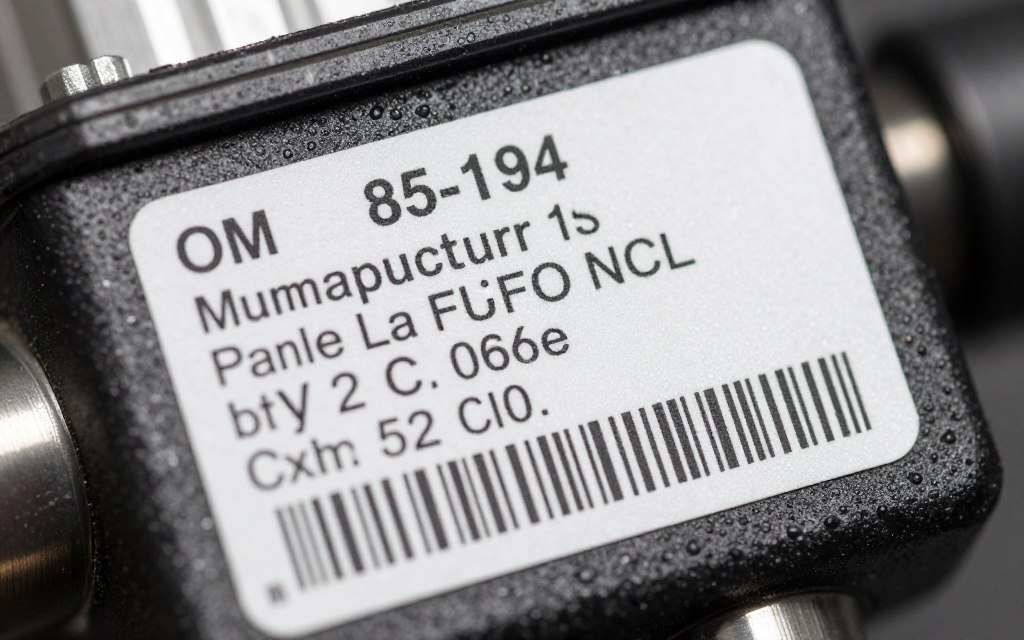

La référence d’origine constructeur constitue le point de départ pour identifier la pièce compatible. Cette référence est généralement gravée sur le corps de l’électrovanne ou répertoriée dans le manuel de réparation du véhicule. Les fabricants OEM comme MAIKONG développent leurs références en se basant sur les spécifications exactes fournies par les équipementiers automobiles.

Paramètres Techniques Essentiels à Vérifier

Avant de commander une électrovanne de remplacement, vérifiez la conformité des paramètres suivants. Une erreur sur un seul critère peut rendre la pièce incompatible ou endommager le calculateur de transmission. Nos équipes techniques MAIKONG vérifient systématiquement ces 8 paramètres lors du développement de nouvelles références.

Qualité OEM vs Pièces d’Origine : Comprendre les Différences

Le terme OEM (Original Equipment Manufacturer) désigne les fabricants qui produisent des pièces selon les spécifications exactes des constructeurs automobiles, sans apposer leur logo. MAIKONG appartient à cette catégorie : nous fabriquons des électrovannes qui équipent en première monte certains véhicules, et proposons ces mêmes pièces en rechange à prix très compétitifs.

La différence de prix entre une pièce d’origine marquée du logo constructeur et une pièce OEM MAIKONG provient uniquement des marges commerciales et des coûts marketing. La qualité de fabrication, les matériaux, les certifications et les performances sont identiques puisque nous respectons les mêmes cahiers des charges techniques.

Certifications et Normes Qualité

Les certifications attestent qu’un fabricant respecte des procédures qualité strictes et des tests de validation définis. Chez MAIKONG, notre usine de Shenzhen possède trois certifications majeures qui garantissent la qualité de nos électrovannes hydrauliques et pneumatiques.

Tableau de Compatibilité par Marque Véhicule

Pour faciliter la sélection, voici un tableau récapitulatif des applications courantes d’électrovannes de transmission sur les véhicules du marché français. Ces données proviennent de notre base technique MAIKONG mise à jour régulièrement avec les retours de nos 150 partenaires garages.

Kits Complets vs Électrovannes Unitaires

MAIKONG propose deux approches d’approvisionnement selon votre stratégie de réparation et votre volume d’activité. Les garages généralistes préfèrent généralement les pièces unitaires pour des réparations ciblées. Les spécialistes transmission et les centres de réparation à gros volume privilégient les kits complets qui optimisent leurs coûts et leur efficacité.

Spécifications Techniques et Avantages MAIKONG

Depuis notre création en 1998, MAIKONG s’est spécialisée dans la conception et la fabrication d’électrovannes pour applications automobiles et industrielles. Notre site de production de 16 000 m² à Shenzhen emploie plus de 250 personnes dont 20 ingénieurs dédiés à la recherche et développement. Cette section présente nos capacités techniques et les avantages de nos produits.

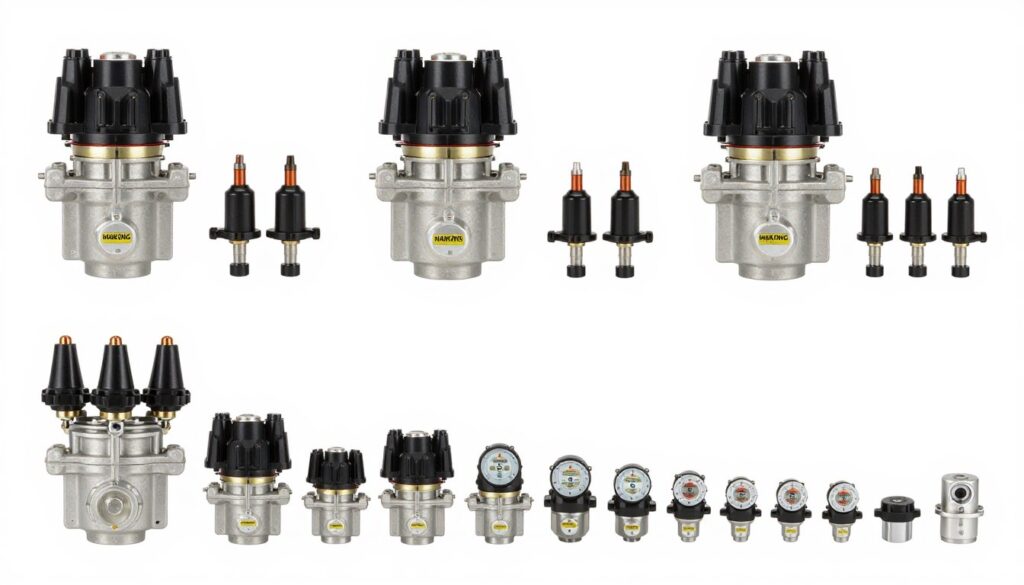

Gamme d’Électrovannes pour Transmission Automatique

Notre catalogue comprend plus de 120 références d’électrovannes spécifiquement développées pour les transmissions automobiles. Chaque référence est validée par des tests de durabilité dépassant les 300 000 cycles, soit l’équivalent de 250 000 km en conditions réelles d’utilisation. Nos valves solénoïdes équipent des véhicules en première monte et en rechange à travers l’Europe.

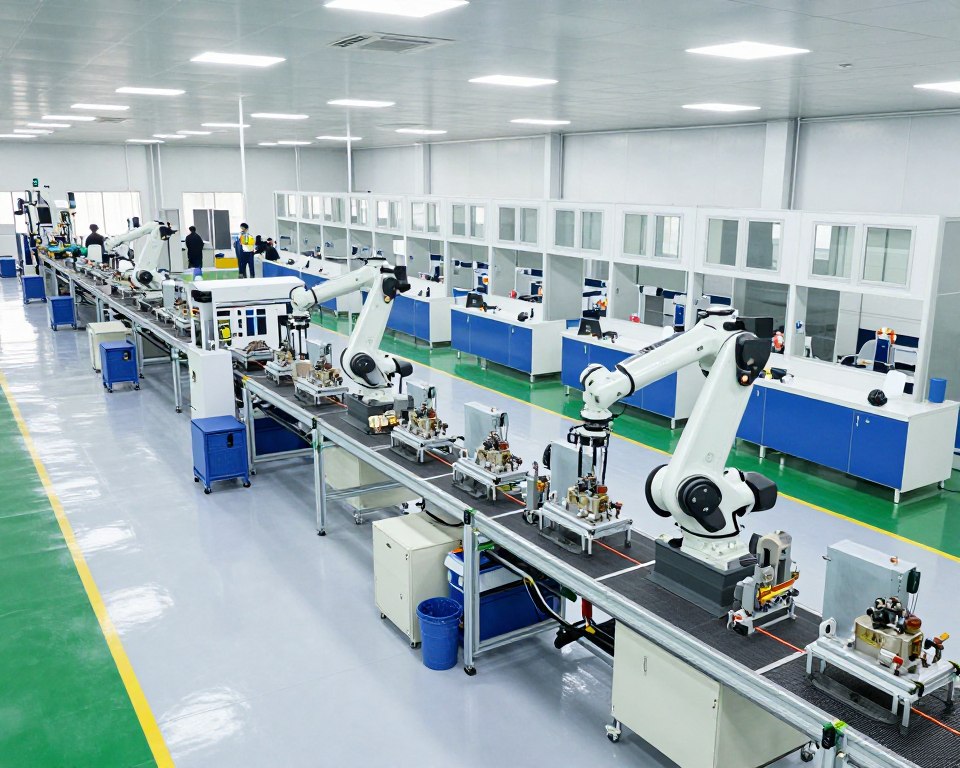

Processus de Fabrication et Contrôle Qualité

Notre processus de fabrication intègre 12 points de contrôle qualité depuis la réception des matières premières jusqu’à l’expédition du produit fini. Chaque lot de production fait l’objet d’un test fonctionnel sur banc automatisé qui vérifie 15 paramètres critiques. Ce niveau d’exigence nous permet de garantir un taux de défaillance inférieur à 0,3% sur nos électrovannes.

Étapes de Production MAIKONG

1. Réception et contrôle matières (bobines, corps usinés, joints)
2. Assemblage bobinages sous atmosphère contrôlée
3. Test électrique 100% des bobines (résistance, isolement)
4. Assemblage mécanique sur ligne automatisée
5. Test étanchéité individuel sous pression d’eau
6. Test fonctionnel sur banc hydraulique
7. Contrôle dimensionnel par échantillonnage
8. Marquage laser référence et QR code traçabilité
9. Emballage sous protection antistatique
10. Audit qualité final avant expédition

Capacités de Production et Stock

Notre usine produit actuellement 50 000 électrovannes par mois avec une capacité maximale de 75 000 unités. Cette capacité nous permet de répondre aux commandes en gros volume tout en maintenant des délais courts. Nous disposons d’un stock permanent de 15 000 pièces finies couvrant les 50 références les plus demandées en Europe.

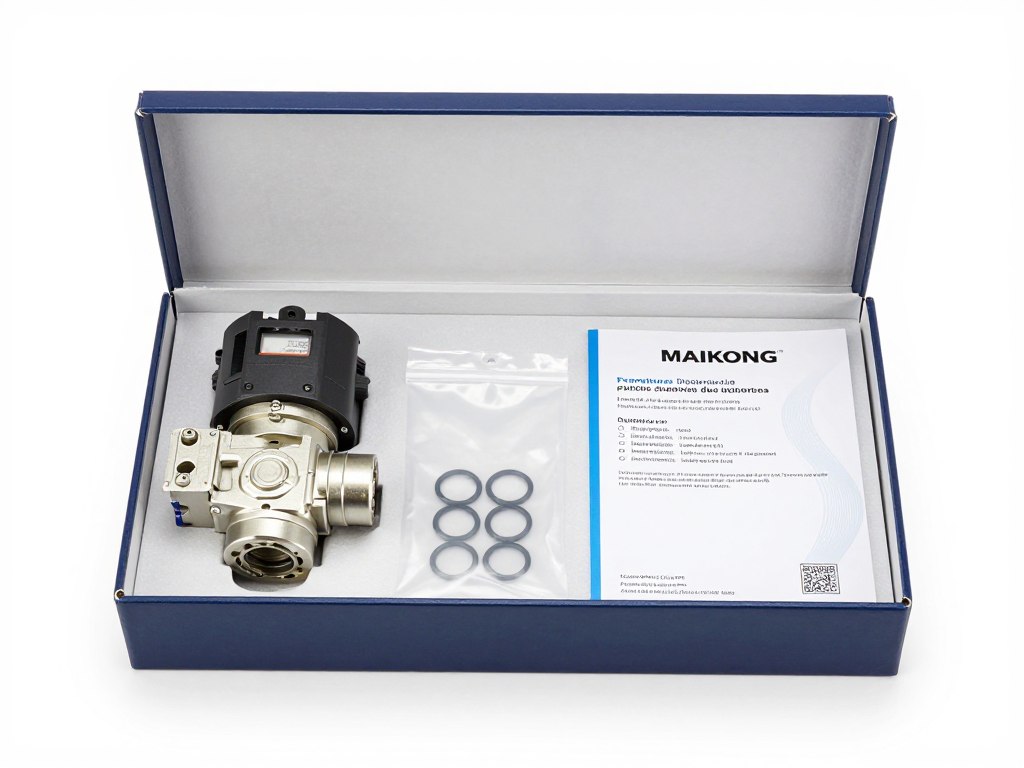

Conditionnement et Accessoires Fournis

Chaque électrovanne MAIKONG est livrée dans un emballage individuel antistatique avec sachet dessiccant. Le packaging inclut systématiquement les joints toriques de rechange et la documentation technique en français. Pour les commandes de kits complets, nous fournissons également le joint de carter, le filtre à huile si applicable et un guide de montage illustré.

Services Techniques et Support Client

Au-delà de la fourniture de pièces, MAIKONG accompagne ses partenaires distributeurs et garages avec un support technique complet. Notre équipe d’ingénieurs basée à Shenzhen et nos représentants en Europe répondent aux questions techniques sous 24h maximum. Nous proposons également des formations sur site pour les centres de réparation qui souhaitent monter en compétence.

Conclusion et Recommandations Finales

Le diagnostic et le traitement d’un problème électrovanne boite automatique exigent une approche méthodique combinant tests électriques, mesures hydrauliques et analyse du comportement véhicule. Les symptômes comme le passage en mode dégradé, les à-coups lors des changements de rapports ou les retards d’engagement signalent généralement une défaillance de solénoïde qu’un diagnostic précis permet d’identifier rapidement.

Le nettoyage des électrovannes résout 30% des cas sur les véhicules ayant moins de 150 000 km et présentant un simple encrassement. Au-delà de ce kilométrage ou en présence de défauts électriques, le remplacement par des pièces de qualité OEM comme celles produites par MAIKONG garantit durabilité et fiabilité. Notre expérience de 25 ans dans la fabrication d’électrovannes nous a permis de développer des solutions techniques éprouvées par plus de 150 garages en Europe.

Points Clés à Retenir

Pourquoi Choisir MAIKONG comme Fournisseur

Depuis 1998, MAIKONG développe et fabrique des électrovannes pour les plus grands équipementiers automobiles mondiaux. Notre certification IATF16949 atteste du respect des standards les plus stricts de l’industrie automobile. Nos électrovannes 24V hydrauliques et notre gamme 12V équipent des milliers de véhicules en première monte et rechange.

Nos tarifs grossistes permettent aux garages et distributeurs français de proposer des réparations de qualité à prix compétitifs. Avec un stock permanent en France et des délais d’approvisionnement maîtrisés depuis Shenzhen, nous garantissons la disponibilité des pièces et un support technique réactif. Notre équipe francophone répond sous 24h à toutes vos questions techniques par email ou WhatsApp.

Prochaines Étapes pour Nos Partenaires

Si vous êtes un professionnel de la réparation automobile, un importateur d’équipements ou un distributeur de pièces détachées, MAIKONG vous propose trois niveaux de partenariat adaptés à votre activité et vos volumes. Que vous ayez besoin de quelques électrovannes pour une réparation ponctuelle ou que vous souhaitiez développer une activité de distribution, nous avons la solution adaptée.
