L’irrigation automatique révolutionne la gestion de l’eau dans les espaces agricoles et paysagers. Au cœur de ces systèmes, l’électrovanne pour arrosage automatique joue un rôle essentiel. Ce composant électromécanique contrôle avec précision le flux d’eau vers différentes zones. Les professionnels recherchent des solutions fiables et conformes aux normes européennes.Les systèmes modernes exigent des électrovannes capables de fonctionner dans des conditions variées. La pression, le débit et la compatibilité électrique constituent des critères déterminants. Les importateurs français privilégient des fabricants certifiés offrant unsupport technique solide.
Ce guide détaille les aspects techniques des électrovannes dédiées à l’irrigation automatique. Vous découvrirez les spécifications essentielles pour sélectionner le bon équipement. Nous abordons également les critères de conformité pour le marché français.

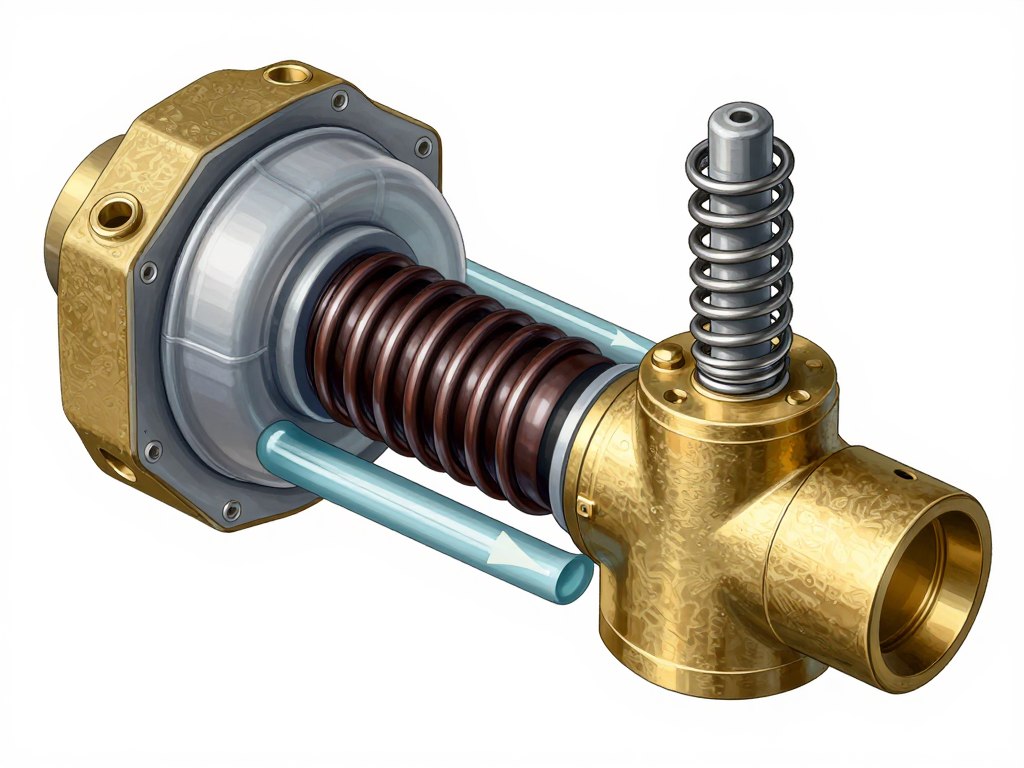

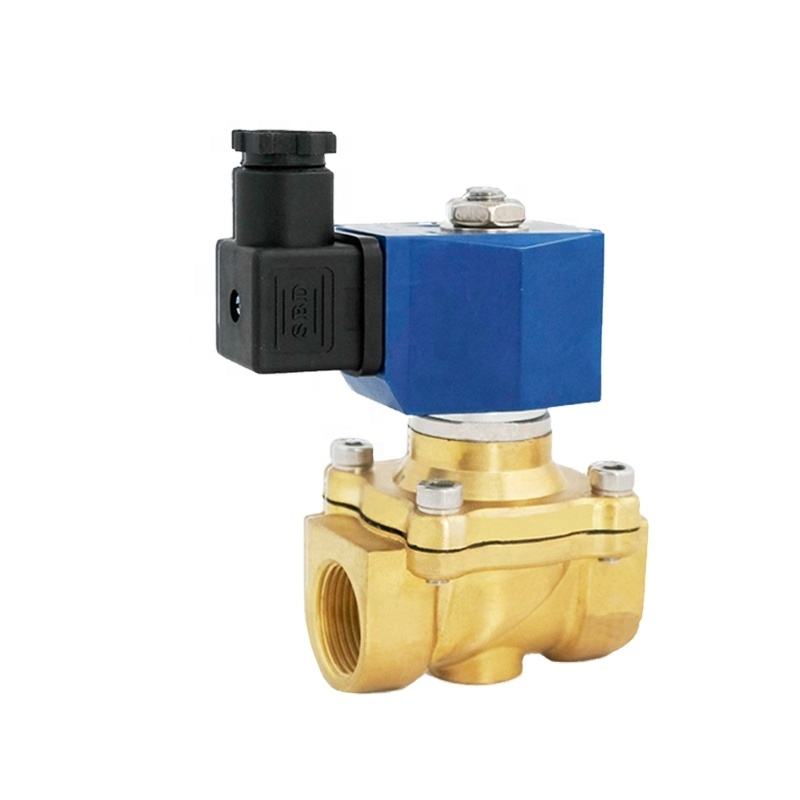

Comprendre le Fonctionnement d’une Électrovanne pour Irrigation
Une électrovanne pour arrosage automatique fonctionne selon un principe électromagnétique simple mais efficace. Le courant électrique active une bobine qui crée un champ magnétique. Ce champ déplace un noyau mobile relié à un mécanisme d’obturation.
Principe de Base du Contrôle Hydraulique
L’eau sous pression reste bloquée par une membrane ou un piston au repos. Lorsque la bobine reçoit une tension électrique, le noyau se déplace. Cette action libère le passage et permet à l’eau de circuler vers les asperseurs ou goutteurs.
Les systèmes modernes utilisent principalement deux configurations. Les électrovannes normalement fermées restent closes sans alimentation électrique. Les modèles bistables consomment moins d’énergie en maintenant leur position après impulsion.
Électrovannes à Action Directe
Le noyau magnétique agit directement sur l’obturateur. Ces modèles conviennent aux faibles débits et pressions modérées. Leur réponse rapide les rend idéaux pour les petites installations résidentielles.
Électrovannes Pilotées
Un mécanisme pilote utilise la pression de l’eau elle-même pour ouvrir une membrane principale. Cette conception permet de gérer des débits importants avec une bobine de faible puissance. Les grandes installations agricoles privilégient cette technologie.

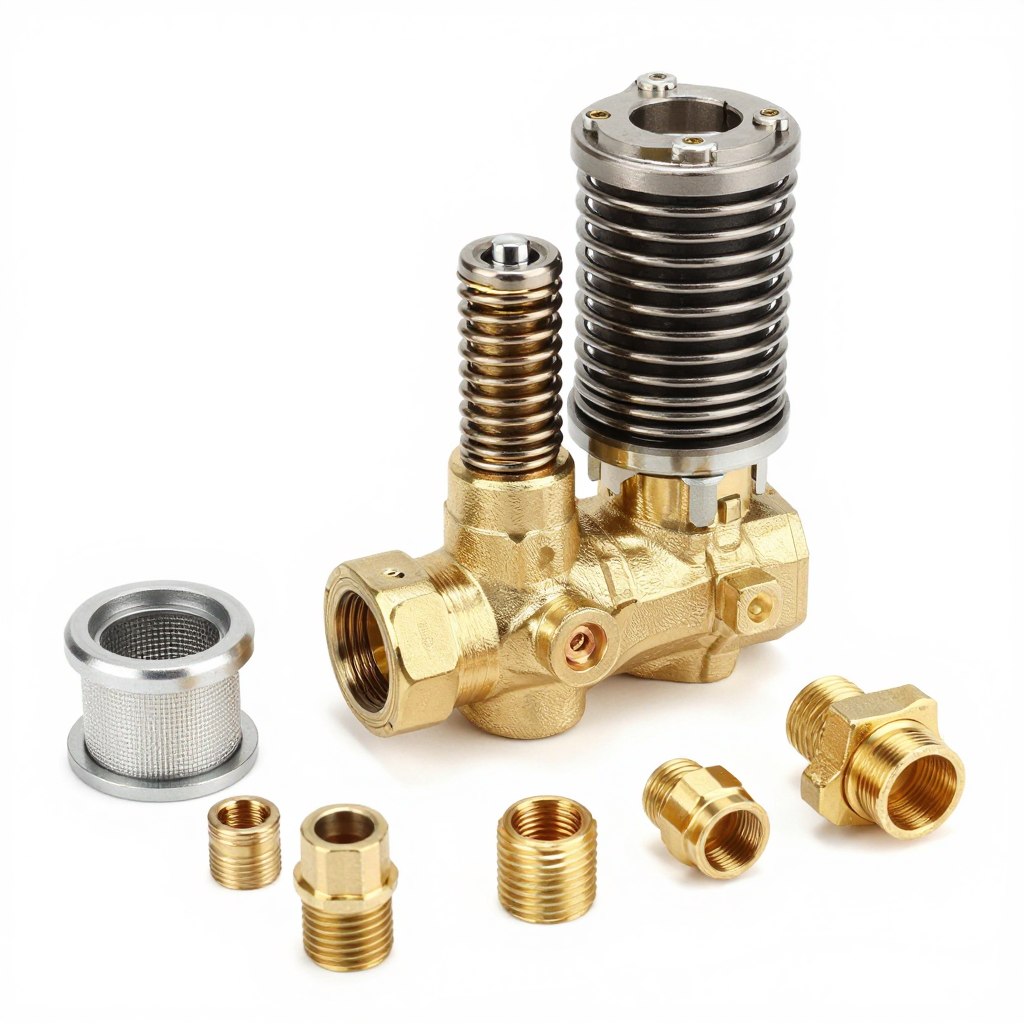

Composants Essentiels d’une Électrovanne
La bobine électromagnétique constitue le cœur du système. Elle se compose de fil de cuivre enroulé autour d’un noyau ferromagnétique. La qualité de cet enroulement détermine la fiabilité à long terme.
Le corps de vanne en laiton ou acier inoxydable résiste à la corrosion. Les joints et membranes en EPDM ou VITON garantissent l’étanchéité face aux variations de pression. Un filtre intégré protège le mécanisme des impuretés présentes dans l’eau.
- Bobine électrique avec classe d’isolation adaptée aux environnements humides
- Corps de vanne dimensionné selon le débit nominal requis
- Membrane en élastomère résistant aux UV et produits chimiques
- Connecteur électrique étanche IP65 ou supérieur
- Ressort de rappel calibré pour assurer la fermeture en cas de coupure
Avantages pour les Systèmes d’Irrigation Moderne
L’automatisation permet une gestion précise des cycles d’arrosage. Les électrovannes pour arrosage automatique répondent instantanément aux commandes des programmateurs. Cette réactivité optimise la consommation d’eau selon les besoins réels des cultures.
La fiabilité des composants réduit les interventions de maintenance. Un système bien dimensionné fonctionne des années sans défaillance. Les professionnels apprécient cette robustesse qui minimise les coûts d’exploitation.
Spécifications Techniques des Électrovannes pour Arrosage Automatique
La sélection d’une vanne arrosage automatique repose sur des paramètres techniques précis. Chaque application nécessite une évaluation rigoureuse des conditions d’utilisation. Les critères suivants orientent le choix vers le modèle approprié.
Pression de Fonctionnement et Débit
La pression minimale garantit l’ouverture complète de la membrane. Les électrovannes pilotées requièrent généralement 0,5 à 1 bar minimum. La pression maximale admissible dépend de la résistance mécanique du corps et des joints.
| Type de Vanne | Pression Min (bar) | Pression Max (bar) | Débit Max (L/min) | Application Type |
| Action directe DN15 | 0 | 10 | 45 | Résidentiel petit jardin |
| Pilotée DN20 | 0,5 | 16 | 80 | Irrigation moyenne surface |
| Pilotée DN25 | 0,8 | 16 | 120 | Agricole grandes parcelles |
| Haute pression DN15 | 1 | 25 | 60 | Systèmes sous pression |
| Basse pression DN20 | 0,2 | 8 | 70 | Récupération eau pluie |
Le débit nominal se mesure avec une pression de référence standardisée. Les fabricants indiquent le coefficient Kv qui permet de calculer le débit pour toute pression donnée. Cette valeur facilite le dimensionnement précis du système.

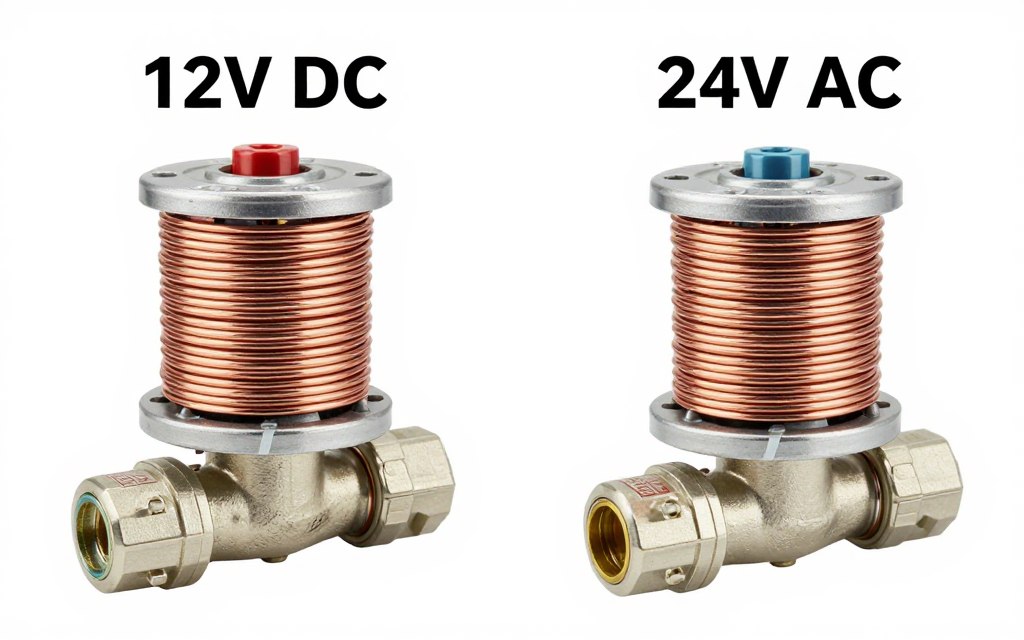

Tensions et Consommation Électrique
Les systèmes d’irrigation utilisent majoritairement des tensions basses sécurisées. Le 24V AC reste le standard le plus répandu pour les installations professionnelles. Cette tension offre un bon compromis entre sécurité et distance de câblage acceptable.
Les installations solaires privilégient le 12V DC ou 24V DC. Les électrovannes 12V s’intègrent facilement aux systèmes autonomes. La consommation typique varie entre 3W et 8W selon le modèle.
Bobines AC (Courant Alternatif)
- Tension standard 24V AC pour programmateurs secteur
- Consommation moyenne 4 à 6 VA par vanne
- Câblage simplifié sans polarité à respecter
- Compatible avec la majorité des programmateurs du marché
Bobines DC (Courant Continu)
- Options 9V, 12V ou 24V DC pour systèmes autonomes
- Faible consommation idéale pour alimentation solaire
- Possibilité d’utilisation avec batteries de secours
- Polarité à respecter lors du câblage
Raccordements et Dimensions
Les diamètres nominaux standardisés facilitent l’intégration aux réseaux existants. Les connexions filetées 1/2 pouce, 3/4 pouce et 1 pouce couvrent la plupart des besoins. Certains modèles proposent des raccords femelle-femelle pour simplifier le montage.
| DN (mm) | Raccord Standard | Débit Typique (L/min) | Poids Approximatif (g) | Usage Recommandé |
| 15 | 1/2″ BSP femelle | 40-60 | 280 | Petites zones résidentielles |
| 20 | 3/4″ BSP femelle | 60-100 | 420 | Zones moyennes jardins/golfs |
| 25 | 1″ BSP femelle | 100-150 | 650 | Grandes zones agricoles |
| 32 | 1″1/4 BSP femelle | 150-220 | 950 | Irrigation intensive cultures |
| 40 | 1″1/2 BSP femelle | 220-300 | 1350 | Stations de pompage |
Les électrovannes avec régulateur de débit intégré permettent un ajustement précis. Cette fonction évite l’installation de vannes manuelles supplémentaires. Le réglage s’effectue simplement par rotation d’une vis accessible.

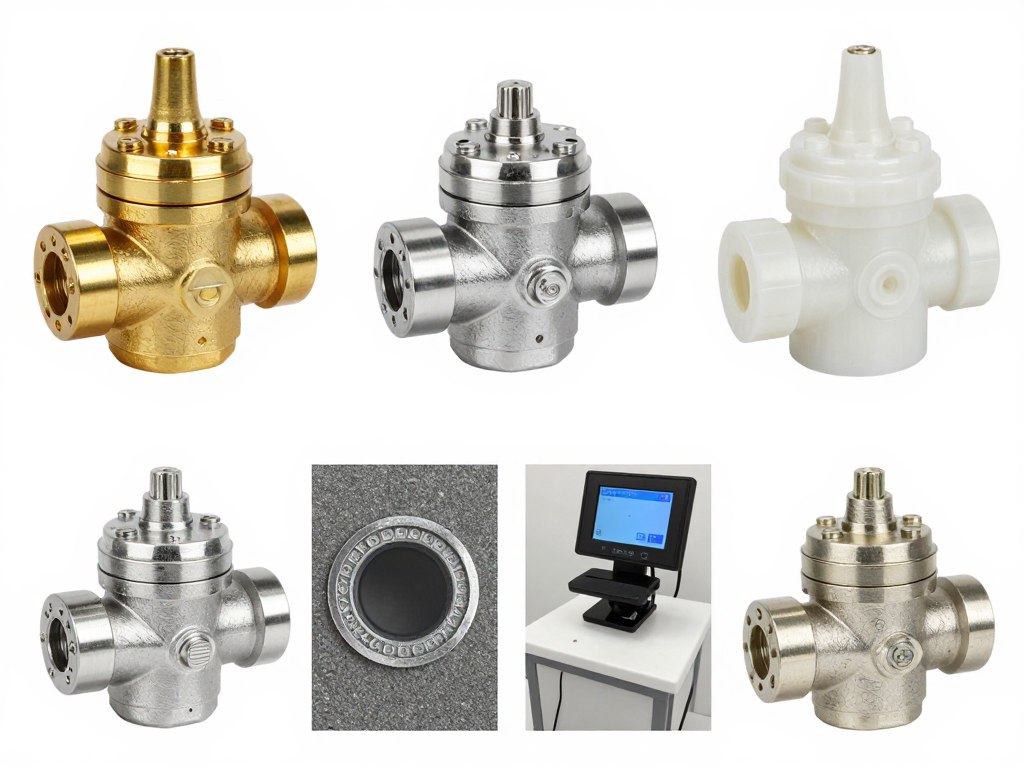

Matériaux et Résistance Environnementale
Le corps en laiton offre une excellente résistance à la corrosion dans les eaux neutres. L’acier inoxydable 316L s’impose pour les eaux agressives ou salées. Les versions plastique renforcé conviennent aux applications à faible pression.
Les membranes en EPDM supportent des températures de -10°C à +90°C. Le VITON résiste mieux aux produits chimiques présents dans certaines eaux de forage. Le choix dépend de l’analyse de la qualité d’eau du site.
- Corps laiton nickelé pour eau potable et irrigation standard
- Corps inox 316L pour eau de mer ou eaux corrosives
- Membrane EPDM pour usage général tout climat
- Membrane VITON pour eaux chargées en minéraux
- Joints NBR pour applications à température ambiante stable
- Protection IP68 pour immersion possible en regard
Temps de Réponse et Fiabilité
Le temps d’ouverture typique varie entre 50 et 200 millisecondes. Les modèles à action directe réagissent plus rapidement. Cette rapidité permet un contrôle précis des séquences d’arrosage dans les systèmes multiprogrammes.
La durée de vie atteint couramment 500 000 cycles pour des vannes de qualité professionnelle. L’utilisation de matériaux nobles et un dimensionnement généreux des composants garantissent cette longévité. Les certifications ISO attestent de tests de fiabilité rigoureux.
Comment Choisir Électrovanne Arrosage Automatique Adaptée
Le processus de sélection commence par l’analyse des besoins du système. Plusieurs paramètres interagissent pour déterminer le modèle optimal. Une approche méthodique évite les erreurs coûteuses de sous-dimensionnement ou surinvestissement.
Évaluer les Paramètres du Réseau Hydraulique
La pression disponible au point d’installation conditionne le type de vanne utilisable. Un manomètre installé temporairement mesure la pression statique et dynamique. La différence entre ces deux valeurs révèle les pertes de charge du réseau.
Calcul du Débit Nécessaire
Additionnez les débits de tous les asperseurs d’une même zone. Ajoutez une marge de sécurité de 10 à 15% pour compenser les variations. Cette valeur totale détermine le diamètre nominal minimal de l’électrovanne.
Les systèmes goutte-à-goutte nécessitent des débits plus faibles mais une régulation précise. Les asperseurs rotatifs consomment davantage mais tolèrent de légères variations.
Mesure de la Pression Effective
Relevez la pression lorsque plusieurs zones fonctionnent simultanément. Cette mesure réaliste prévient les problèmes de pression insuffisante. Les pompes de surpression doivent être dimensionnées en conséquence.
Vérifiez que la pression reste dans la plage de fonctionnement optimal de la vanne. Une pression excessive réduit la durée de vie des joints et membranes.
Adapter le Choix à l’Application Spécifique
Les installations résidentielles privilégient des modèles compacts à action directe. Leur coût modéré et leur facilité d’installation conviennent aux petites surfaces. Les électrovannes d’arrosage standard suffisent pour des jardins jusqu’à 500 m².

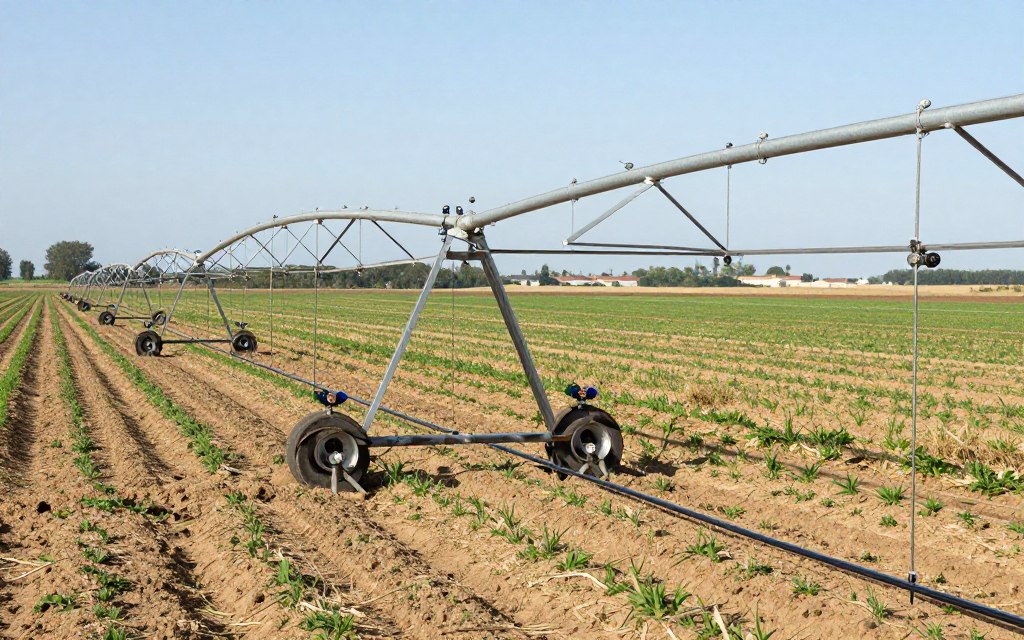

Les exploitations agricoles nécessitent des vannes pilotées haute performance. La fiabilité devient critique pour éviter les interruptions de cycles d’irrigation. Les modèles professionnels incluent souvent des filtres renforcés et des membranes longue durée.
Irrigation Résidentielle
- Électrovannes 3/4″ ou 1″ DN20-25
- Bobines 24V AC standard programmateur
- Pression 2 à 6 bar typique
- Débit 40 à 80 L/min par zone
- Corps laiton ou plastique renforcé
- Budget modéré avec fiabilité correcte

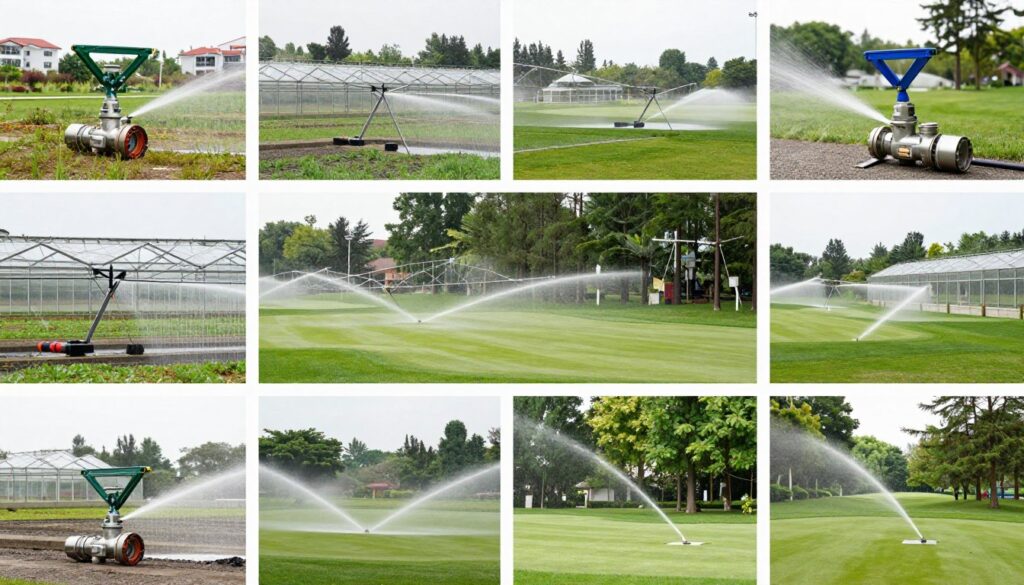

Irrigation Professionnelle
- Électrovannes 1″ à 2″ DN25-50
- Bobines industrielles haute durabilité
- Pression jusqu’à 16 bar constant
- Débit 100 à 400 L/min selon zones
- Corps laiton ou inox certifié
- Investissement justifié par ROI long terme

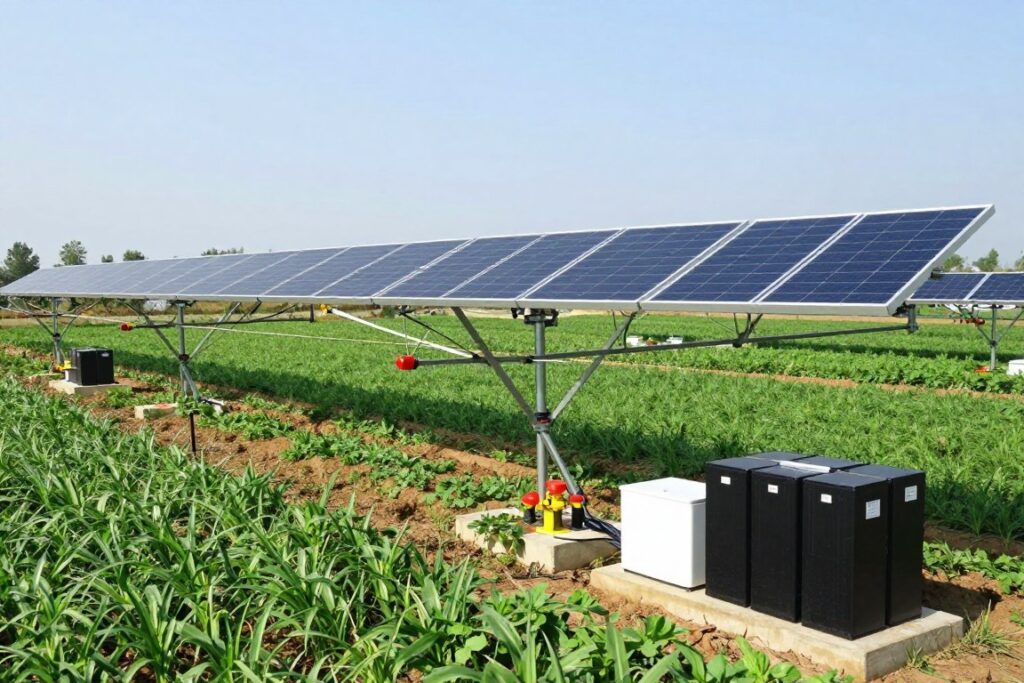

Irrigation Autonome Solaire
- Électrovannes basse consommation
- Bobines 12V DC ou 24V DC
- Fonctionnement sur batterie possible
- Optimisation énergétique essentielle
- Modèles bistables pour économie
- Adaptées sites isolés sans secteur
Compatibilité avec les Programmateurs
Les programmateurs modernes gèrent plusieurs zones indépendantes. Vérifiez que la tension de sortie correspond aux bobines installées. Les modèles 24V AC offrent la meilleure compatibilité universelle.
Certains programmateurs proposent une fonction master valve qui contrôle une vanne principale. Cette configuration économise l’eau en coupant l’alimentation entre les cycles. Elle nécessite une électrovanne supplémentaire en tête de réseau.
Critères de Qualité et Certifications
Les certifications CE garantissent la conformité aux directives européennes. Cette marque obligatoire atteste du respect des normes de sécurité électrique. Les importateurs doivent vérifier sa présence avant toute commercialisation en France.
La certification ISO 9001 du fabricant assure un système qualité rigoureux. Les normes IATF 16949 spécifiques à l’automobile témoignent d’une excellence industrielle. Ces certifications réduisent significativement les risques de non-conformité.
- Marquage CE obligatoire pour commercialisation UE
- Certification ISO 9001 du processus de fabrication
- Tests de pression selon normes EN 12266
- Conformité IP65 minimum pour usage extérieur
- Traçabilité des matériaux pour applications eau potable
- Garantie fabricant minimale de 2 ans recommandée
Considérations sur le Coût Total de Possession
Le prix d’achat ne représente qu’une partie du coût global. La fiabilité influence directement les dépenses de maintenance et remplacement. Une vanne de qualité supérieure amortit son surcoût initial par sa longévité.
Les modèles économiques peuvent nécessiter des remplacements fréquents. Les coûts de main-d’œuvre pour intervention et pièces détachées s’accumulent rapidement. Les professionnels privilégient l’investissement dans des composants éprouvés.
Demandez Votre Fiche Technique + Prix Grossiste France
Obtenez les spécifications complètes MAIKONG et tarifs préférentiels pour importateurs et distributeurs français. Documentation technique détaillée, certificats CE/ISO inclus.

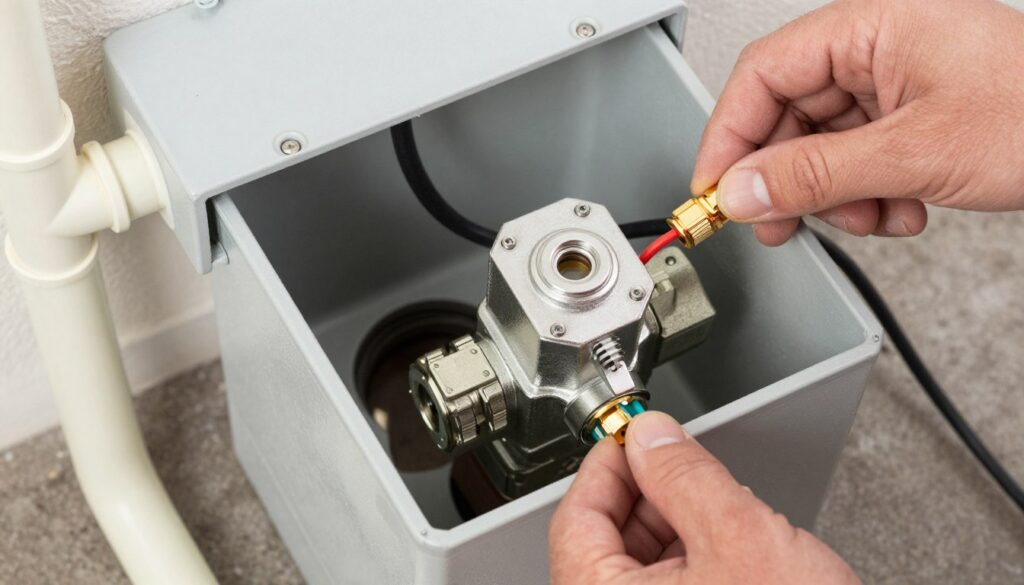

Installation et Montage des Électrovannes d’Irrigation
Une installation correcte garantit le fonctionnement optimal et la durabilité du système. Le positionnement des vannes influence leur accessibilité pour maintenance future. Les normes électriques doivent être scrupuleusement respectées pour la sécurité.
Préparation du Site et Positionnement
Les électrovannes s’installent généralement dans des regards enterrés protégés. Ces boîtiers permettent un accès facile sans excavation importante. Le fond du regard doit permettre l’évacuation naturelle de l’eau en cas de fuite.
Positionnez la vanne en amont des asperseurs avec le sens du flux respecté. Une flèche moulée sur le corps indique la direction d’écoulement obligatoire. L’inversion provoque des dysfonctionnements et endommage la membrane.
Règles de Positionnement
- Vanne accessible sans démontage de canalisation
- Regard suffisamment dimensionné pour manipulation
- Drainage du regard vers point bas naturel
- Protection contre gel en région froide
- Éviter zones inondables ou stagnation d’eau
Orientation Recommandée
- Bobine orientée vers le haut dans la mesure du possible
- Connecteur électrique facilement accessible
- Espace suffisant pour démontage capot bobine
- Vis de réglage débit accessible si présente
- Étiquetage visible de la zone contrôlée

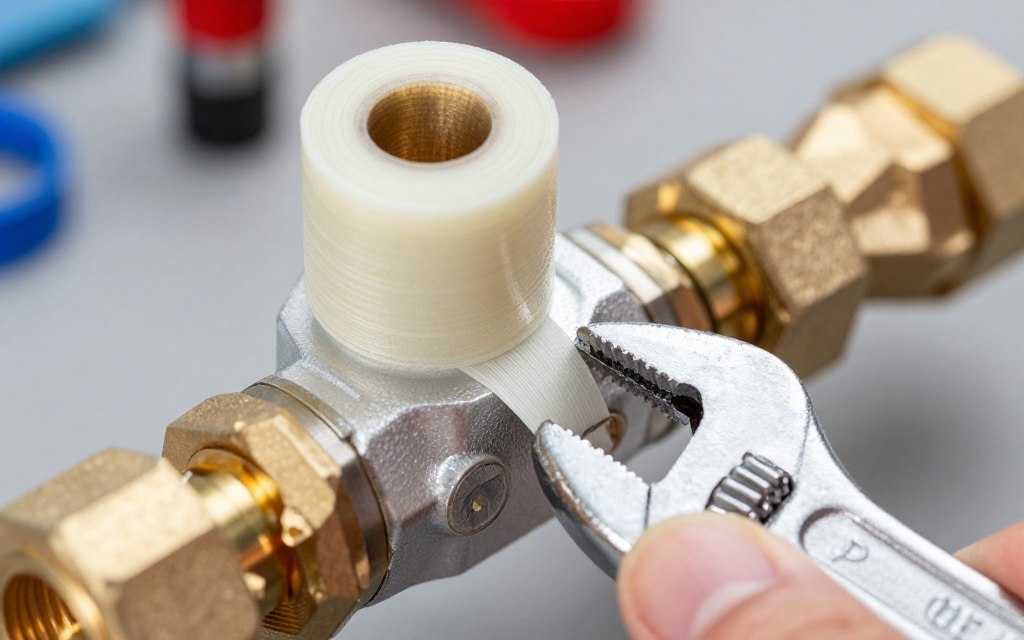

Raccordement Hydraulique
Nettoyez soigneusement les filetages avant assemblage. Appliquez du téflon ou du chanvre avec pâte d’étanchéité sur les filetages mâles. Serrez à la main puis terminez avec une clé en évitant le surserrage qui fragilise les raccords.
Installez un filtre en amont si l’eau contient des particules. Cette protection empêche le colmatage de la membrane et prolonge la durée de vie. Les filtres à tamis de 100 à 200 microns conviennent pour l’irrigation.
Connexion Électrique Sécurisée
Le câblage doit utiliser des conducteurs adaptés à l’enfouissement. Les câbles multibrins sous gaine étanche résistent mieux aux contraintes du sol. Respectez les codes couleur standard pour faciliter le dépannage ultérieur.
Les connexions s’effectuent via des dominos étanches ou connecteurs spécifiques irrigation. Assurez-vous que l’indice de protection IP atteint au moins IP68 pour immersion possible. Un mauvais contact génère échauffements et pannes prématurées.
| Section Câble | Distance Max 24V AC | Intensité Max | Nombre de Vannes | Application |
| 0,75 mm² | 50 m | 3 A | 1-2 vannes | Petite installation |
| 1,5 mm² | 100 m | 6 A | 3-5 vannes | Résidentiel moyen |
| 2,5 mm² | 150 m | 10 A | 6-8 vannes | Grande propriété |
| 4 mm² | 200 m | 16 A | 9-12 vannes | Installation professionnelle |
Mise en Service et Tests
Procédez à un rinçage du réseau avant connexion des vannes. Cette étape élimine les débris de chantier qui pourraient endommager les membranes. Fermez manuellement la vanne pendant le rinçage.
Testez chaque zone indépendamment avec le programmateur. Vérifiez l’absence de fuites au niveau des raccords. Contrôlez que tous les asperseurs fonctionnent correctement avec la pression disponible.
- Rincer le réseau avec vannes fermées manuellement pour éliminer impuretés
- Connecter électriquement et vérifier polarité si bobines DC
- Tester ouverture manuelle par vis de purge si disponible
- Activer chaque zone via programmateur et chronométrer cycles
- Ajuster réglages de débit si fonction présente sur vannes
- Vérifier étanchéité de tous raccords sous pression maximale
- Documenter position et fonction de chaque vanne installée

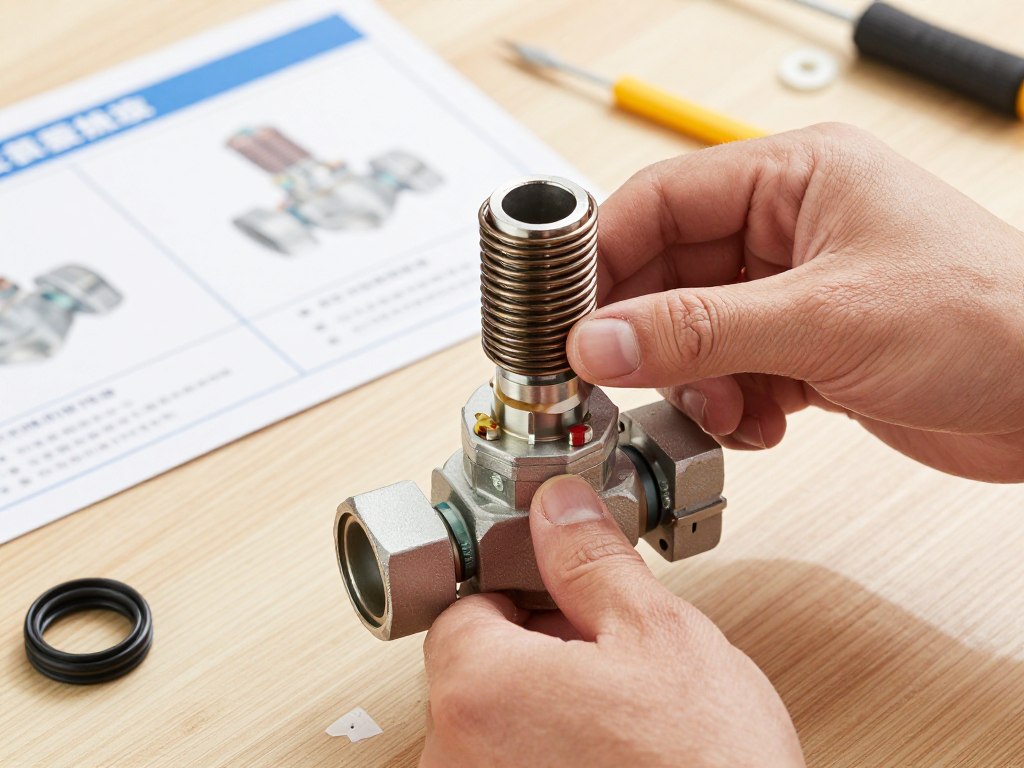

Maintenance Préventive Recommandée
Un contrôle annuel avant la saison d’irrigation prévient les pannes. Démontez les capots et inspectez l’état des membranes. Remplacez les joints montrant des signes de durcissement ou fissuration.
Nettoyez les filtres intégrés et vérifiez l’absence de dépôts calcaires. Les eaux dures nécessitent un nettoyage plus fréquent. Un fonctionnement irrégulier signale souvent un colmatage partiel.
- Inspection visuelle annuelle des boîtiers et connexions
- Nettoyage filtres et membranes chaque début de saison
- Vérification résistance électrique bobines tous les 2 ans
- Remplacement préventif membranes tous les 5 à 7 ans
- Test manuel d’ouverture et fermeture à chaque contrôle
- Documentation interventions dans registre de maintenance
Technologies Avancées et Innovations
L’irrigation connectée transforme la gestion traditionnelle de l’eau. Les électrovannes intelligentes intègrent des capteurs et communications sans fil. Ces évolutions permettent une optimisation basée sur les données météorologiques réelles.

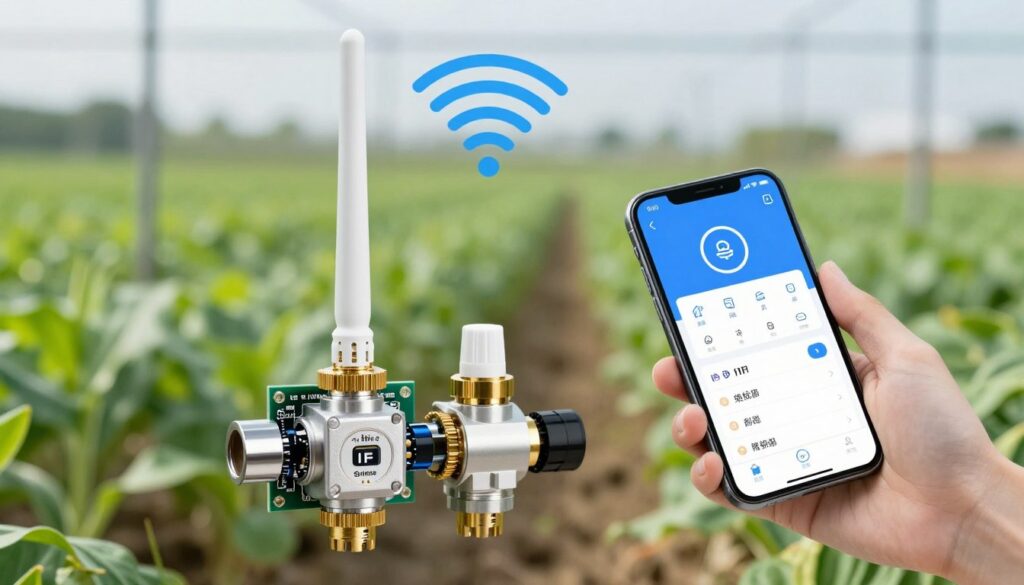

Électrovannes avec Contrôle à Distance

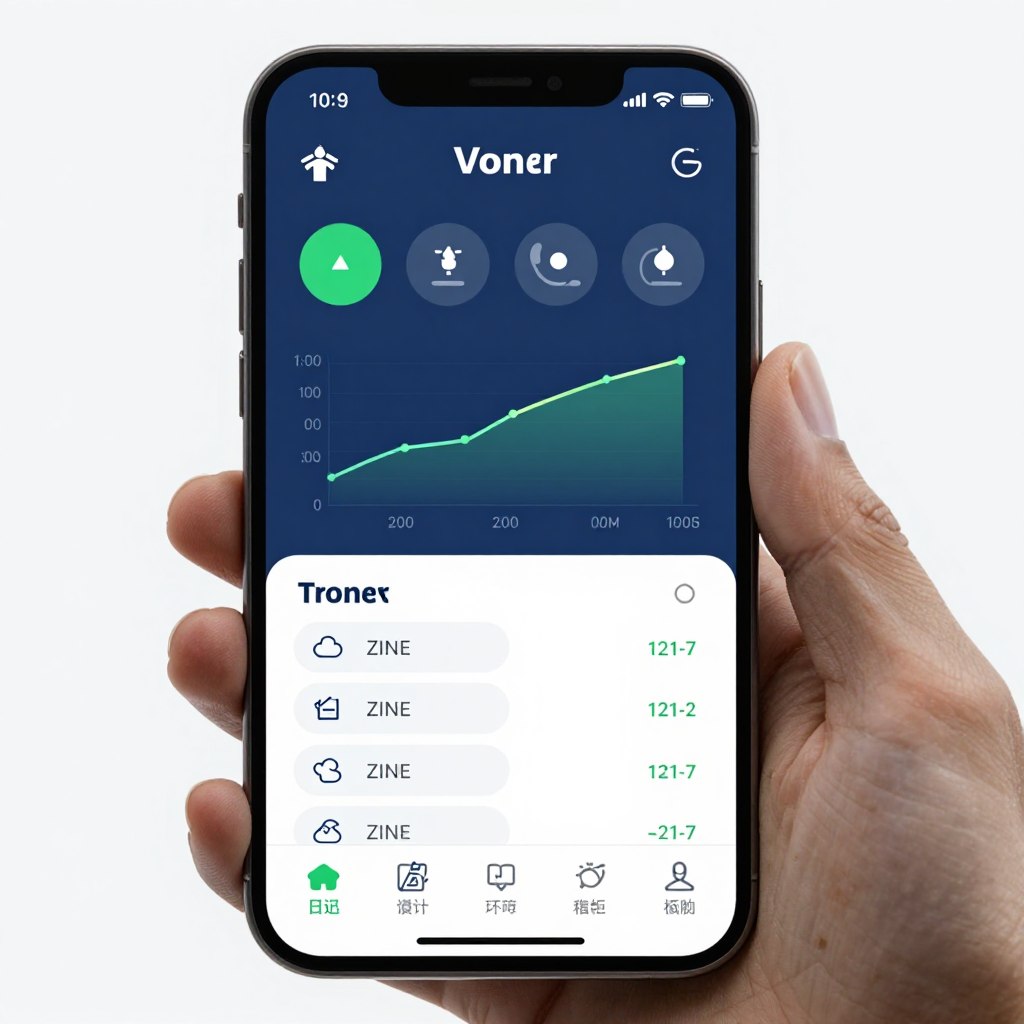

Les modules WiFi ou LoRaWAN permettent le pilotage via smartphone. Les agriculteurs ajustent les programmes depuis n’importe quel endroit. Cette flexibilité s’avère précieuse pour les exploitations étendues.
Les systèmes cloud centralisent les données de consommation d’eau. Les algorithmes détectent les anomalies comme les fuites ou vannes défectueuses. Les alertes automatiques préviennent les gaspillages avant qu’ils deviennent critiques.
Intégration avec Capteurs d’Humidité
Les sondes tensiométriques mesurent l’humidité réelle du sol. Le système déclenche l’irrigation uniquement lorsque nécessaire. Cette approche économise jusqu’à 40% d’eau comparé aux programmations fixes.
Avantages des Systèmes Intelligents
La précision d’arrosage améliore la qualité des cultures tout en réduisant les coûts. Les données historiques permettent d’affiner progressivement les stratégies d’irrigation. Le retour sur investissement se concrétise généralement en 2 à 3 saisons.
Les réglementations environnementales favorisent ces technologies économes. Certaines régions offrent des subventions pour modernisation des systèmes d’irrigation. La traçabilité de la consommation facilite les audits et certifications.

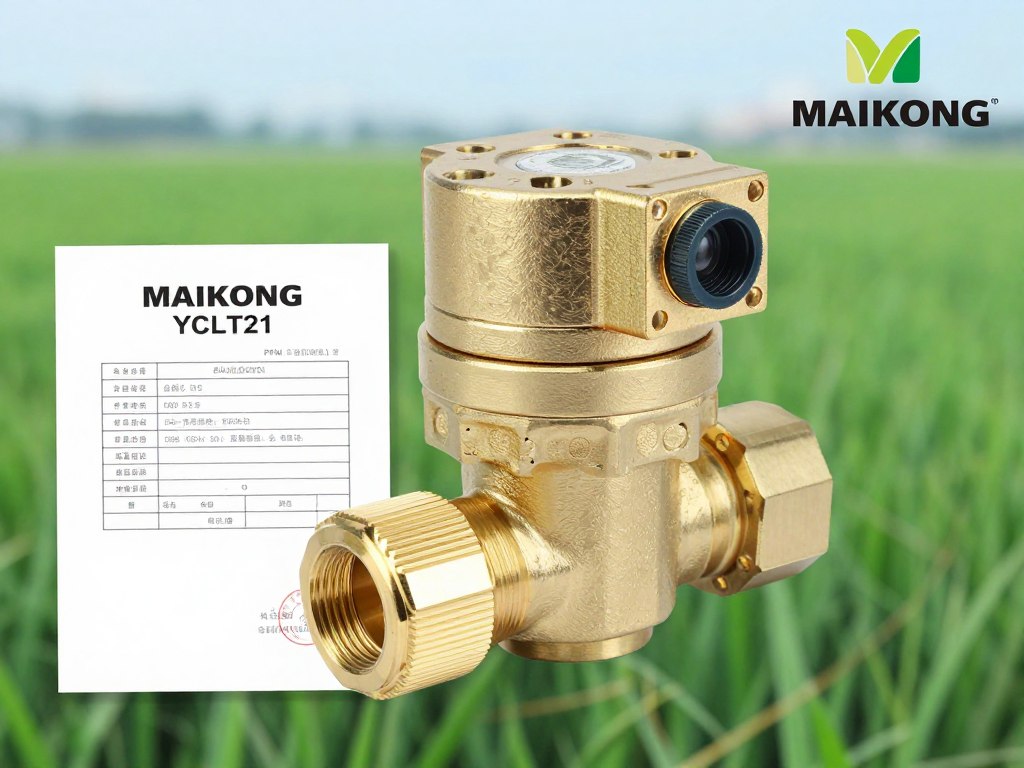

Électrovannes à Régulation Proportionnelle
Les électrovannes hydrauliques proportionnelles offrent un contrôle continu du débit. Un signal électrique variable ajuste l’ouverture de 0 à 100%. Cette modulation permet la fertigation précise et l’injection d’engrais dosés.
Les applications de précision agricole utilisent cette technologie pour moduler l’apport selon les zones. Les capteurs de végétation guident l’irrigation différenciée. Les cultures reçoivent exactement les quantités requises pour une croissance optimale.
Solutions Économes en Énergie
Les électrovannes bistables ou à impulsion ne consomment de l’énergie qu’au changement d’état. Une impulsion électrique de quelques secondes suffit pour ouvrir ou fermer. Cette conception convient parfaitement aux installations solaires autonomes.
Les systèmes basse consommation fonctionnent avec moins de 1W par vanne. Les batteries standard alimentent plusieurs semaines d’utilisation. Cette autonomie libère les sites isolés de la contrainte du raccordement électrique.
- Électrovannes bistables avec consommation nulle au repos
- Alimentation solaire 12V pour sites sans électricité secteur
- Programmateurs à pile pour installation simplifiée
- Récupération d’énergie via cellules photovoltaïques intégrées
- Gestion intelligente charge batteries selon météo
Compatibilité avec Standards Rain Bird
Les systèmes professionnels Rain Bird dominent le marché de l’irrigation. Les électrovannes Rain Bird définissent des standards de qualité reconnus. Les fabricants OEM développent des produits compatibles avec ces écosystèmes.
La compatibilité mécanique et électrique facilite les remplacements et extensions. Les professionnels apprécient cette interopérabilité qui simplifie la gestion des stocks. Les raccords et connecteurs standardisés accélèrent les installations.
MAIKONG : Fabricant Expert en Électrovannes pour Irrigation
Fondée en 1998, MAIKONG s’est imposée comme référence dans la conception et fabrication d’électrovannes industrielles. Notre expertise technique couvre l’ensemble des applications d’automatisation hydraulique. L’irrigation automatique représente un domaine d’excellence majeur de notre entreprise.
Capacités de Production et Certifications

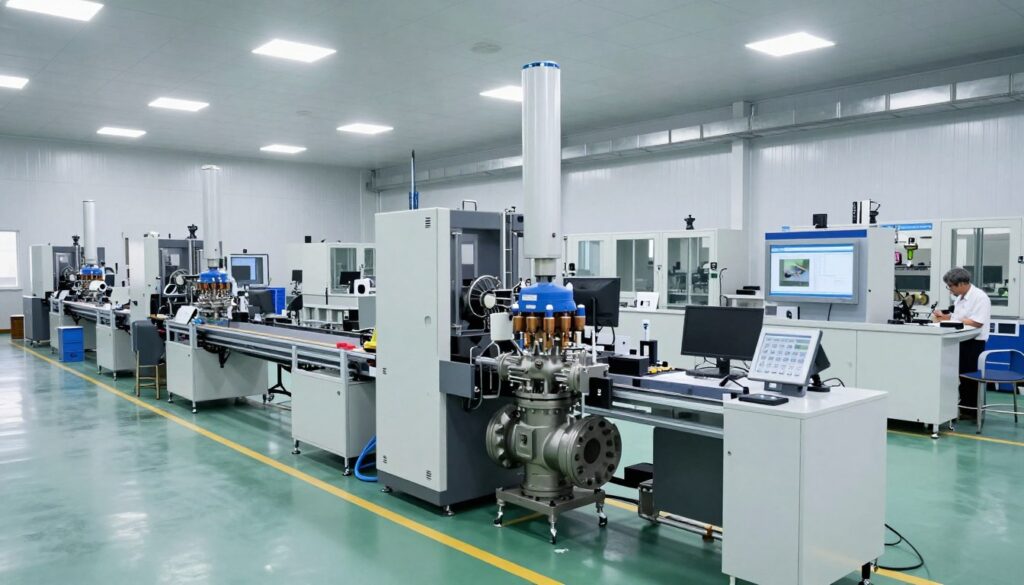

Nos installations s’étendent sur 16 000 m² de surface de production à Shenzhen. Plus de 250 collaborateurs dont 20 ingénieurs en recherche et développement garantissent une qualité constante. Les certifications ISO 9001:2015 et IATF 16949:2016 attestent de la rigueur de nos processus.
Le centre d’essais de 500 m² réalise des tests de durabilité rigoureux. Chaque série de production subit des contrôles selon les normes européennes. Les marquages CE, TUV et RoHS accompagnent systématiquement nos produits destinés à l’exportation.
Expertise Technique
- 26 ans d’expérience en électrovannes industrielles
- Plus de 30 brevets technologiques déposés
- Collaboration avec Université du Zhejiang
- Laboratoire de tests certifié ISO/IEC 17025
- Niveau technologique avancé international reconnu

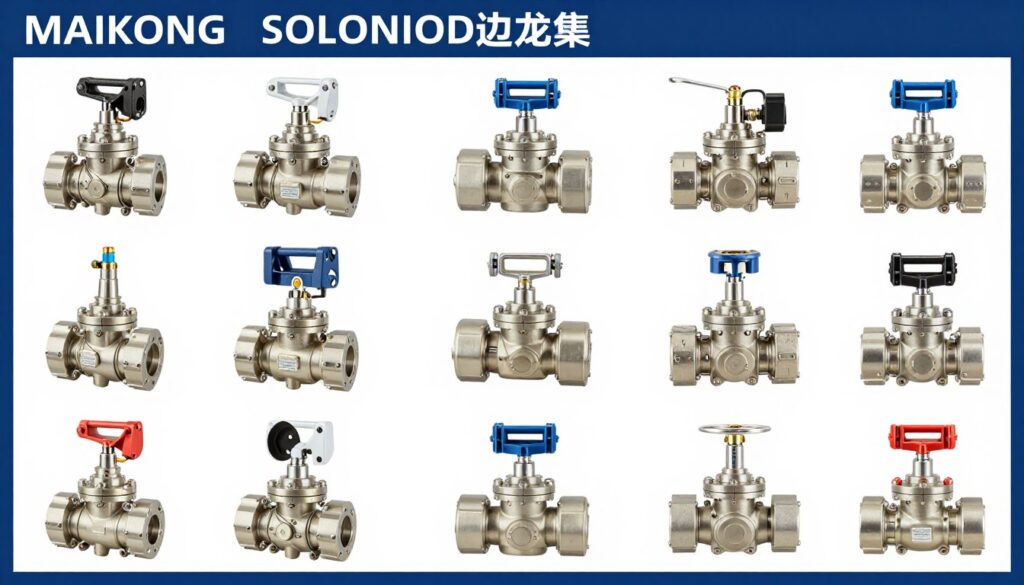

Gamme Produits Irrigation
- Électrovannes 2/2 et 3/2 voies action directe
- Vannes pilotées DN15 à DN50 haute pression
- Modèles 12V, 24V AC/DC selon besoins
- Corps laiton, inox 316L, plastique renforcé
- Options bistables basse consommation
Services OEM et Personnalisation
Notre service OEM accompagne les distributeurs dans le développement de produits spécifiques. Les équipes d’ingénierie adaptent les designs aux cahiers des charges clients. Cette flexibilité permet de répondre aux exigences particulières du marché français.
Les personnalisations incluent les dimensions, matériaux, tensions électriques et certifications spécifiques. Nos capacités de production permettent des séries de 500 à 100 000 unités. Les délais de développement varient entre 15 jours pour adaptations simples et 8 semaines pour nouveaux designs.
| Service OEM | Capacité | Délai Standard | MOQ | Avantages |
| Adaptation produit existant | Modification spécifications | 15-20 jours | 500 pièces | Coût réduit développement |
| Nouveau design complet | Développement sur mesure | 6-8 semaines | 2000 pièces | Solution unique marché |
| Marquage personnalisé | Logo et références client | Aucun délai additionnel | 200 pièces | Valorisation marque propre |
| Emballage sur mesure | Packaging personnalisé | 10-15 jours | 1000 pièces | Présentation professionnelle |
| Certifications additionnelles | Tests selon normes client | 4-6 semaines | Variable selon tests | Conformité spécifique pays |
Avantages pour le Marché Français
Notre expérience d’exportation vers l’Europe facilite la compréhension des exigences réglementaires. Les produits respectent les directives REACH et la directive basse tension 2014/35/UE. La documentation technique en français accompagne chaque livraison.
Les délais d’approvisionnement optimisés permettent une rotation de stock efficace. Les envois groupés réduisent les coûts logistiques pour les distributeurs. Un service client dédié assure le suivi technique après-vente.
Qualité Garantie
- Certifications CE TUV RoHS pour UE
- Tests 100% avant expédition France
- Garantie constructeur 2 ans standard
- Traçabilité complète production
- Support technique en français disponible
- Documentation conforme normes françaises
Compétitivité Prix
- Tarifs grossiste dégressifs par volume
- Conditions paiement adaptées B2B
- Pas d’intermédiaire fabricant direct
- Optimisation logistique conteneur
- Stock disponible expédition rapide
- Échantillons gratuits pour tests
Partenariat Durable
- Accompagnement commercial territoire
- Formation technique équipes distributrices
- Exclusivité territoriale possible
- Marketing support matériel fourni
- Développement produits co-création
- Relation long terme privilégiée
Gamme Complète pour Tous Besoins
Au-delà de l’irrigation, MAIKONG produit des électrovannes pour multiples applications. Les électrovannes pour eau couvrent le traitement et la distribution. Les électrovannes pneumatiques équipent les systèmes d’automatisation industrielle.
Cette diversification assure une expertise transversale bénéfique. Les technologies développées pour l’automobile ou le médical enrichissent nos solutions irrigation. Les distributeurs bénéficient d’un catalogue étendu avec un interlocuteur unique.
Paramètres Techniques des Électrovannes MAIKONG pour Irrigation
Les spécifications techniques détaillées facilitent la sélection du modèle optimal. Chaque série répond à des exigences spécifiques d’application. Les tableaux suivants synthétisent les caractéristiques principales de notre gamme irrigation.
Série YCVM11 – Électrovannes Compactes Isolation
La série YCVM11 se distingue par son design ultra-compact de 22mm. La structure à membrane d’isolation garantit une excellente résistance chimique. Trois configurations disponibles: normalement fermée, normalement ouverte et 3 voies.
| Paramètre | Spécification | Détails Techniques |
| Diamètre orifice | DN 3.0 mm | Adapté micro-irrigation précision |
| Pression fonctionnement | 0-5 bar | Pression différentielle minimale 0.5 bar |
| Tension alimentation | 12V DC / 24V DC | Tolérance ±10%, protection inversión polarité |
| Puissance consommée | 6W nominal | Consommation maintien 4W stable |
| Temps réponse | Ouverture 25ms / Fermeture 25ms | Mesuré 0-10% et 100-90% pression |
| Matériau corps | PEEK haute performance | Résistance chimique exceptionnelle |
| Membrane | FFKM (Perfluoroélastomère) | Température 0°C à 55°C |
| Volume interne | 280-500 μl selon raccord | Minimisé pour applications analytiques |
| Connexion électrique | Fiche rectangulaire 500mm | Protection IP30 standard |
| Raccordements fluide | Flange / G1/8 / Connecteur tube 4mm | Options multiples selon installation |
Série YCLT21 – Électrovannes Proportionnelles Basse Pression
Les électrovannes proportionnelles YCLT21 offrent un contrôle précis du débit par modulation électrique. Cette technologie permet la fertigation dosée et l’irrigation différenciée. Les versions basse pression acceptent des pressions dès 0.2 bar.
| Caractéristique | YCLT21 Standard | YCLT21B Basse Pression | Applications |
| Mode fonctionnement | 2/2 Normalement Fermé | 2/2 Normalement Fermé | Contrôle proportionnel débit |
| Diamètres orifice | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 / 2.4 / 3.0 mm | 0.8 / 1.0 / 1.2 / 1.6 / 2.0 / 2.4 / 3.0 mm | Sélection selon débit requis |
| Pression maximale | 1.5-7 bar | 0.2-3 bar | Standard / Récupération eaux pluie |
| Débit maximal | 41-107 L/min | 35-95 L/min | Selon diamètre et pression |
| Raccords disponibles | G1/8″ / G1/4″ / NPT / Flange 1F-2F-3F | G1/8″ / G1/4″ / NPT / Flange | Adaptabilité réseaux existants |
| Matériau corps | Laiton / Inox 316L | Laiton / Inox 316L | Durabilité environnement extérieur |
| Joints étanchéité | VITON / NBR | VITON / NBR | Résistance eau et engrais liquides |
| Bobine référence | SC11B haute performance | SC11B optimisée basse pression | Fiabilité longue durée |
| Temps réponse | 20-40ms ouverture/fermeture | 25-45ms ouverture/fermeture | Contrôle réactif cycles courts |
| Tension alimentation | 12V DC / 24V DC | 12V DC / 24V DC | Compatibilité systèmes solaires |
| Contrôle PWM | Fréquence 1200-2000 Hz | Fréquence 1200-2000 Hz | Modulation débit 0-100% |
| Température fluide | -10°C à +90°C | -10°C à +90°C | Utilisation toutes saisons France |
| Température ambiante | -40°C à +90°C | -40°C à +90°C | Installation extérieure sécurisée |
Paramètres Électriques Détaillés
L’isolation de classe H garantit la sécurité électrique en environnement humide. Les bobines supportent des températures jusqu’à 180°C sans dégradation. Cette robustesse assure un fonctionnement fiable même en cas d’échauffement anormal.
Caractéristiques Bobine SC11B
- Classe isolation H (180°C max)
- Connexion fiche 6.3 x 0.8 mm standard
- Protection IP65 contre poussière et jets d’eau
- Tension nominale 12V ou 24V DC sélectionnable
- Tolérance tension ±10% fonctionnement stable
- Hystérésis contrôle proportionnel ≤15% maximum
Performances Régulation
- Répétabilité positionnement ≤1% excellente
- Sensibilité réglage ≤0.1% précision optimale
- Fréquence PWM 1200-2000 Hz modulation fluide
- Linéarité débit/signal 98% sur plage complète
- Temps stabilisation
- Dérive thermique

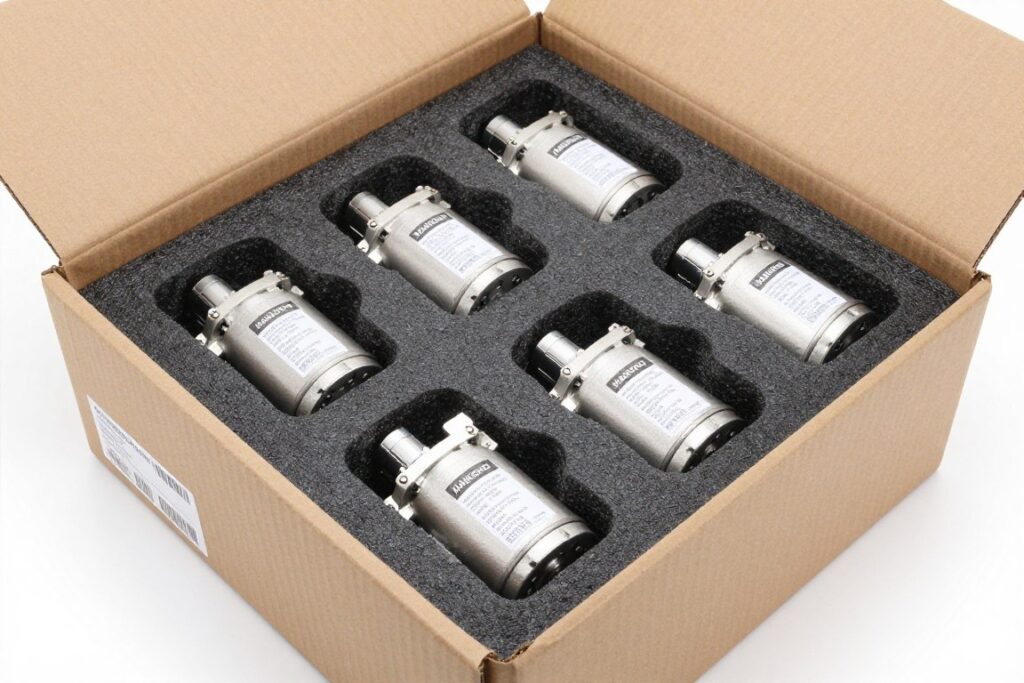

Configuration Emballage et Accessoires
Chaque électrovanne est conditionnée individuellement pour protection optimale durant le transport. Les cartons groupés facilitent la logistique pour les importateurs. L’emballage standardisé optimise le remplissage des conteneurs.
| Élément | Spécification | Quantité/Unité | Remarques |
| Électrovanne complète | Assemblée testée | 1 pièce | Test fonctionnel 100% avant emballage |
| Bobine électromagnétique | Montée et câblée | 1 pièce | Interchangeable pour maintenance |
| Connecteur électrique | Fiche étanche IP65 | 1 pièce | Compatible programmateurs standards |
| Joint filtre | Tamis protection interne | 1 pièce intégré | Nettoyable lors maintenance |
| Vis régulation débit | Ajustement manuel optionnel | 1 pièce (selon modèle) | Permet limitation débit si nécessaire |
| Manuel d’installation | Multilingue FR/EN/ES | 1 exemplaire | Schémas installation détaillés |
| Certificat conformité | CE/RoHS/ISO | 1 exemplaire | Obligatoire import UE |
| Emballage individuel | Sachet antistatique + mousse | 1 unité | Protection transport et stockage |
| Carton groupé | 31 x 25 x 21 cm | 20 vannes/carton | Poids brut 14 kg environ |
| Palette export | Palette EUR 120×80 cm | 48 cartons/palette | 960 vannes par palette complète |
Les accessoires optionnels incluent kits de joints de rechange et bobines de remplacement. Cette disponibilité facilite la maintenance préventive par les distributeurs locaux. Les pièces détachées suivent les mêmes standards qualité que les produits complets.
Applications Spécifiques en Irrigation Automatique
Les électrovannes pour arrosage automatique s’adaptent à une multitude d’environnements. Chaque application présente des contraintes spécifiques de débit, pression et fiabilité. L’expertise technique permet d’optimiser la sélection selon le contexte d’utilisation.
Irrigation Résidentielle et Jardins Privés
Les jardins domestiques utilisent généralement des systèmes 4 à 8 zones. Les électrovannes 3/4 pouce suffisent pour alimenter 4 à 6 asperseurs par circuit. La simplicité d’installation et le coût maîtrisé constituent les priorités.
Les programmateurs à pile éliminent le besoin de câblage électrique complexe. Cette configuration convient parfaitement aux rénovations où le passage de câbles s’avère difficile. L’autonomie atteint 1 à 2 saisons avec des piles alcalines de qualité.
Agriculture et Grandes Cultures
Les exploitations agricoles exigent des débits importants et une fiabilité absolue. Les vannes 1 à 2 pouces pilotées gèrent les pressions élevées des systèmes de pompage. La compatibilité avec les contrôleurs centralisés permet la gestion à distance.
L’irrigation au goutte-à-goutte nécessite une régulation précise du débit. Les électrovannes proportionnelles permettent l’ajustement selon les stades de croissance. L’injection d’engrais liquides s’effectue avec précision grâce au contrôle modulé.
Contraintes Spécifiques Agriculture
- Fonctionnement intensif cycles multiples quotidiens
- Exposition météo extrême sans protection
- Qualité eau variable selon source
- Maintenance réduite exploitation étendue
- Fiabilité critique périodes critiques cultures
- Compatibilité fertilisants et produits phytosanitaires
Solutions Techniques Adaptées
- Corps inox ou laiton renforcé anticorrosion
- Membranes VITON résistance chimique
- Filtration amont obligatoire 100-200 microns
- Bobines étanches IP68 immersion possible
- Connecteurs M12 industriels verrouillables
- Garantie étendue 3-5 ans selon volume
Espaces Verts Municipaux et Golfs
Les communes et golfs gèrent des superficies importantes avec contraintes esthétiques. Les systèmes enterrés invisibles préservent l’aspect paysager. Les électrovannes s’installent dans des regards discrets intégrés au terrain.
La programmation horaire évite l’arrosage aux heures de fréquentation. Les capteurs de pluie interrompent automatiquement les cycles inutiles. Cette gestion intelligente réduit la consommation d’eau de 30 à 50%.

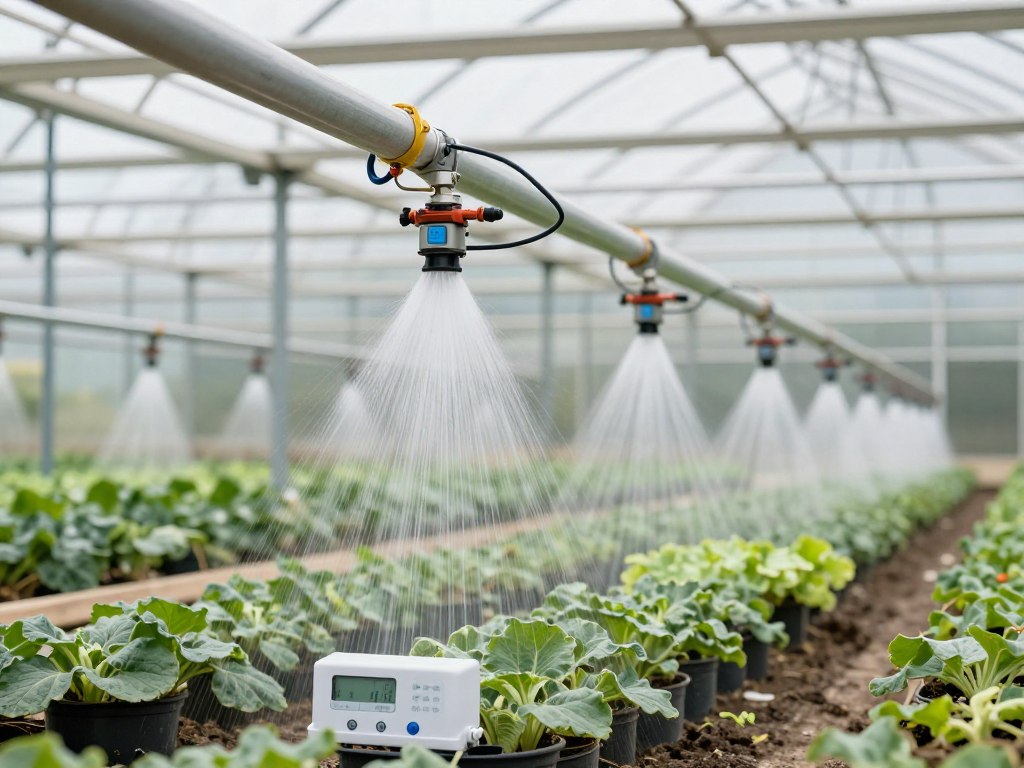

Serres et Horticulture Professionnelle
Les cultures sous serre nécessitent une hygrométrie contrôlée avec précision. Les cycles d’arrosage courts et fréquents maintiennent l’humidité optimale. Les électrovannes à réponse rapide permettent des impulsions de quelques secondes.
Les systèmes de brumisation utilisent des vannes spécialisées haute fréquence. La pression élevée de 5 à 10 bar génère des gouttelettes fines. Cette technique régule température et humidité sans détremper les substrats.
- Électrovannes action rapide pour pulvérisations brèves
- Résistance corrosion environnement humide permanent
- Intégration capteurs humidité et température
- Gestion zones multiples substrats différents
- Dosage engrais liquides injection proportionnelle
- Traçabilité arrosage pour certification bio
Irrigation Paysagère et Aménagements Urbains
Les projets d’aménagement urbain intègrent l’arrosage dès la conception. Les électrovannes se positionnent stratégiquement pour optimiser les circuits hydrauliques. La maintenance facilité influence le choix des emplacements.
Les fontaines et jeux d’eau utilisent des vannes commandées en séquence. La chorégraphie hydraulique nécessite une synchronisation précise. Les valves solénoïdes haute fréquence créent des effets spectaculaires.
Dépannage et Questions Fréquentes
La compréhension des pannes courantes facilite le diagnostic rapide. La plupart des problèmes proviennent d’une installation incorrecte ou d’un entretien insuffisant. Les solutions simples résolvent 80% des dysfonctionnements rencontrés.
Problèmes Courants et Solutions
La vanne ne s’ouvre pas lorsque le programmateur envoie la commande
Vérifiez d’abord la présence de tension électrique aux bornes de la bobine avec un multimètre. Une absence de tension indique un problème de programmateur ou câblage. Si la tension est présente mais la vanne reste fermée, contrôlez la résistance de la bobine qui doit être comprise entre 200 et 500 ohms selon le modèle.
Testez l’ouverture manuelle en tournant la vis de purge d’un demi-tour. Si l’eau s’écoule normalement, la bobine est défectueuse. Si aucun écoulement n’apparaît, vérifiez la pression d’alimentation et l’absence d’obstruction dans le filtre interne.
L’eau continue de couler après arrêt de la commande électrique
Ce symptôme révèle généralement une membrane endommagée ou déformée. Les particules coincées sous la membrane empêchent également la fermeture complète. Démontez le capot supérieur et inspectez visuellement la membrane.
Nettoyez soigneusement la chambre et la membrane avec de l’eau claire. Remplacez la membrane si vous constatez des déchirures, durcissement ou déformation. Vérifiez également que la pression ne dépasse pas la valeur maximale admissible qui pourrait déformer les joints.
Le débit semble réduit par rapport aux performances initiales
Un débit diminué indique souvent un colmatage partiel du filtre interne ou de l’orifice principal. Démontez la vanne et retirez le tamis filtrant pour nettoyage. Utilisez une brosse douce et de l’eau sous pression pour éliminer les dépôts.
Les eaux calcaires forment des concrétions qui réduisent progressivement le passage. Un trempage dans du vinaigre blanc dilué dissout les dépôts calcaires. Pour les installations permanentes en eau dure, prévoyez un nettoyage préventif annuel.
La bobine chauffe anormalement pendant le fonctionnement
Un échauffement modéré reste normal, mais une température excessive signale un problème. Vérifiez que la tension d’alimentation correspond à la valeur nominale de la bobine. Une surtension de plus de 10% provoque une surconsommation et un échauffement.
Contrôlez également la présence de courts-circuits partiels dans le bobinage avec un testeur d’isolation. Une résistance inférieure aux spécifications indique un bobinage défectueux nécessitant le remplacement de la bobine complète.
Des fuites apparaissent au niveau des raccords filetés
Les fuites aux raccords proviennent généralement d’un serrage insuffisant ou d’une étanchéification inadéquate. Vérifiez la présence et l’état du téflon ou chanvre sur les filetages mâles. Appliquez 3 à 5 tours de téflon dans le sens du vissage.
Un serrage excessif peut également fissurer les corps en plastique ou déformer les joints. Utilisez deux clés pour maintenir le corps de vanne et éviter les contraintes de torsion. Respectez les couples de serrage recommandés par le fabricant.
Le système ne fonctionne pas après l’hiver malgré la purge effectuée
Le gel peut endommager les membranes même après purge apparemment complète. Des poches d’eau emprisonnées dans les chambres internes gèlent et déchirent les élastomères. Démontez les vannes suspectes et inspectez minutieusement les membranes.
Pour les régions à hivers rigoureux, installez les vannes en dessous de la ligne de gel ou vidangez complètement par air comprimé. L’ajout d’antigel non toxique dans les circuits constitue une alternative pour les installations difficiles à purger.
Questions Techniques Fréquentes
Peut-on installer une électrovanne 24V AC sur un programmateur 24V DC et inversement?
Non, les bobines AC et DC ne sont pas interchangeables sans adaptation. Les bobines AC utilisent le courant alternatif qui génère un champ magnétique oscillant. Les bobines DC nécessitent un courant continu avec polarité respectée.
L’utilisation d’une bobine AC avec une alimentation DC provoquera un échauffement excessif et une panne rapide. Inversement, une bobine DC alimentée en AC ne développera pas la force nécessaire pour actionner le noyau correctement. Vérifiez toujours la compatibilité tension/type avant connexion.
Quelle est la différence entre une vanne normalement fermée et normalement ouverte?
Une vanne normalement fermée (NC) bloque le passage de l’eau au repos sans alimentation électrique. L’application de tension ouvre la vanne et permet l’écoulement. Cette configuration représente 95% des applications d’irrigation pour sécurité.
Une vanne normalement ouverte (NO) laisse passer l’eau au repos et se ferme sous tension. Ces modèles s’utilisent pour des applications spéciales comme la sécurité incendie ou certains processus industriels. Pour l’irrigation, les NC évitent l’inondation en cas de panne électrique.
Combien de vannes peut-on commander simultanément avec un même programmateur?
La capacité dépend de la puissance du transformateur du programmateur. Chaque vanne consomme typiquement 200 à 400 mA sous 24V AC. Un transformateur standard de 1,5A alimente simultanément 3 à 5 vannes selon leurs caractéristiques.
Les programmateurs professionnels proposent des sorties séquentielles qui activent les zones une par une. Cette approche évite les pics de consommation et permet de gérer 12 zones ou plus avec un transformateur modeste. Vérifiez toujours l’intensité maximale spécifiée par le fabricant.
Les électrovannes pour irrigation peuvent-elles fonctionner avec de l’eau non potable?
Oui, les électrovannes standards acceptent différentes qualités d’eau pourvu que la filtration soit adaptée. L’eau de forage, récupération de pluie ou eaux grises nécessitent une filtration minimale de 100 microns pour protéger les mécanismes.
Pour les eaux agressives ou chargées en minéraux, privilégiez les corps en inox 316L et membranes VITON. Ces matériaux résistent mieux à la corrosion et aux dépôts calcaires. Un entretien plus fréquent compense les contraintes des eaux de qualité variable.
Comment calculer le nombre de zones nécessaires pour mon installation?
Divisez le débit total requis par tous les asperseurs par le débit disponible de votre alimentation. Par exemple, 20 asperseurs de 4 L/min = 80 L/min total. Si votre pompe fournit 25 L/min, vous nécessitez 80÷25 = 4 zones minimum.
Ajoutez une marge de sécurité de 20% pour compenser les pertes de charge. Regroupez les asperseurs selon leur type (rotation, statique, goutte-à-goutte) pour uniformiser les besoins en pression. Cette approche optimise l’efficacité de chaque zone.
Existe-t-il des électrovannes spécialement conçues pour l’eau de mer ou eau salée?
Oui, des modèles spécifiques utilisent des corps en bronze marin ou acier inoxydable 316L résistant à la corrosion saline. Les joints et membranes en EPDM ou VITON supportent l’agressivité du sel sans dégradation.
Ces vannes trouvent application dans l’irrigation côtière, l’aquaculture et les fontaines décoratives en bord de mer. Le coût supérieur se justifie par la durabilité incomparable dans ces environnements extrêmes. MAIKONG propose des versions marines sur demande pour projets spécifiques.
Devenez Partenaire MAIKONG pour le Marché Français
MAIKONG recherche activement des partenaires distributeurs en France pour développer notre présence européenne. Notre approche privilégie les relations durables basées sur la confiance mutuelle et le succès partagé. Les importateurs, grossistes et installateurs professionnels bénéficient d’avantages exclusifs.
Avantages du Partenariat MAIKONG
Support Commercial
- Tarifs grossiste dégressifs selon volumes annuels
- Conditions de paiement adaptées aux cycles B2B
- Exclusivité territoriale possible après qualification
- Support marketing matériel promotionnel fourni
- Échantillons gratuits pour démonstrations clients
- Délais approvisionnement optimisés pour France
Support Technique
- Formation produits pour équipes commerciales
- Documentation technique complète en français
- Assistance dimensionnement projets complexes
- Hotline support technique dédiée partenaires
- Retours garantie traités rapidement usine
- Veille réglementaire normes européennes
Profil Partenaire Idéal
Nous recherchons des entreprises établies avec expérience dans la distribution de composants industriels ou équipements d’irrigation. La connaissance du marché français et des réseaux de clients professionnels constitue un atout majeur. L’engagement dans une relation long terme prime sur le volume immédiat.
Importateurs Équipements
- Expérience import Asie marchés européens
- Maîtrise réglementations douanières UE
- Infrastructure logistique stockage France
- Réseau revendeurs professionnels établi
- Capacité certification produits si requis
- Volume minimum 5000 pièces annuel
Grossistes Irrigation
- Clientèle installateurs irrigation confirmée
- Gamme produits arrosage complémentaire
- Équipe technico-commerciale formable
- Présence salons professionnels secteur
- Service après-vente organisé efficace
- Volume minimum 2000 pièces annuel
Installateurs Grands Comptes
- Projets irrigation professionnels récurrents
- Références municipalités golfs agriculture
- Bureaux études intégration systèmes
- Approvisionnement direct fabricant souhaité
- Capacité spécifications techniques OEM
- Volume projet minimum 500 pièces
Processus de Sélection Partenaire
Notre processus de qualification partenaire garantit une adéquation optimale entre nos capacités et vos besoins. Chaque étape vise à établir les fondations d’une collaboration fructueuse. La transparence et la communication ouverte caractérisent notre approche.
- Contact initial via email ou WhatsApp avec présentation entreprise
- Échange questionnaire qualification mutuelle besoins et capacités
- Envoi échantillons produits pour tests et évaluation qualité
- Visioconférence présentation gammes et conditions commerciales
- Négociation termes accord exclusivité territoriale si applicable
- Commande initiale test avec accompagnement renforcé démarrage
- Évaluation performance trimestre avec ajustements si nécessaires
- Consolidation partenariat long terme après validation phase test
Services OEM pour Marque Propre
Les partenaires développant leur marque propre bénéficient de notre service OEM personnalisé. Nous adaptons les produits selon vos spécifications tout en maintenant nos standards qualité. Le marquage à votre marque renforce votre positionnement commercial.
Les possibilités incluent adaptations techniques, emballages personnalisés et certifications spécifiques. Notre flexibilité industrielle permet de répondre aux demandes particulières du marché français. Les quantités minimales restent accessibles pour faciliter le lancement.
| Service OEM | Description | MOQ | Délai | Avantage Commercial |
| Marquage logo client | Gravure/sérigraphie logo sur corps vanne | 500 pièces | +7 jours production | Valorisation marque propre |
| Emballage personnalisé | Boîtes carton design client incluant | 1000 pièces | +10 jours | Présentation professionnelle boutique |
| Adaptation spécifications | Modification paramètres techniques standards | 2000 pièces | +4 semaines | Différenciation offre concurrentielle |
| Développement exclusif | Nouveau modèle spécifique marché France | 5000 pièces | 8-12 semaines | Exclusivité produit innovant |
| Certifications additionnelles | Tests conformité normes françaises spécifiques | Variable selon tests | 6-8 semaines | Conformité totale exigences locales |
Témoignages Partenaires Européens
« La collaboration avec MAIKONG depuis 2019 a transformé notre activité irrigation. La qualité constante des produits et le support technique réactif nous ont permis de gagner des parts de marché significatives. Les délais de livraison respectés facilitent notre gestion de stock. »
« L’approche OEM de MAIKONG nous a permis de lancer notre gamme de vannes sous marque propre en seulement 3 mois. L’accompagnement des ingénieurs chinois pour adapter les spécifications au marché français a été déterminant. Nos clients apprécient le rapport qualité-prix exceptionnel. »
Rejoignez le Réseau de Distribution MAIKONG en France
Développez votre activité avec un fabricant certifié ISO offrant 26 ans d’expérience. Tarifs grossiste compétitifs, support technique français, stocks disponibles expédition rapide vers France.
Optimisez Vos Systèmes d’Irrigation avec MAIKONG
La sélection d’électrovannes pour arrosage automatique influence directement l’efficacité et la durabilité de votre installation. Les spécifications techniques adaptées garantissent un fonctionnement optimal pendant de nombreuses années. L’investissement dans des composants certifiés se rentabilise par la fiabilité et les économies d’eau réalisées.
MAIKONG combine expertise industrielle de 26 ans et innovations technologiques pour répondre aux exigences du marché professionnel. Nos certifications ISO 9001, IATF 16949, CE et TUV attestent de notre engagement qualité. Les distributeurs français bénéficient d’un partenaire fiable pour développer leur activité irrigation.
Prochaines Étapes pour Votre Projet
Que vous soyez importateur recherchant un fournisseur fiable, grossiste élargissant sa gamme ou installateur nécessitant des produits performants, MAIKONG propose des solutions adaptées. Notre équipe commerciale francophone vous accompagne dans l’évaluation de vos besoins spécifiques.
Pour les Professionnels B2B
Contactez notre service commercial pour recevoir:
- Catalogue complet produits irrigation avec spécifications détaillées
- Grille tarifaire grossiste France dégressif par volume
- Échantillons gratuits pour tests qualité avant commande
- Documentation certifications CE/ISO/TUV conformité européenne
- Conditions partenariat distributeur exclusivité territoriale
Informations Techniques
Notre support technique vous assiste pour:
- Dimensionnement électrovannes selon paramètres projet
- Sélection matériaux adaptés qualité eau disponible
- Compatibilité avec programmateurs et systèmes existants
- Recommandations installation maintenance préventive
- Développements OEM spécifications personnalisées
Nos Coordonnées
L’équipe MAIKONG reste à votre disposition pour toute question technique ou commerciale. Nous privilégions le contact direct pour comprendre précisément vos besoins et proposer les solutions optimales.
Visitez notre page Contact pour le formulaire de demande détaillée. Les réponses parviennent généralement sous 24 heures ouvrées. Pour les urgences techniques, privilégiez le contact WhatsApp pour une réactivité maximale.
Engagement Qualité MAIKONG: Chaque électrovanne expédiée vers la France subit des tests de conformité rigoureux. Notre garantie constructeur de 2 ans couvre les défauts de fabrication. Le service après-vente traite les retours garantie avec diligence pour minimiser l’impact sur votre activité.
Faites confiance à l’expertise MAIKONG pour équiper vos projets d’irrigation automatique avec des composants fiables et certifiés. Ensemble, développons des solutions efficaces pour une gestion optimale de l’eau en France.
