Lorsque nous parlons d’automatisation dans les systèmes hydrauliques, pneumatiques ou de gestion d’eau, l’électrovanne def représente un composant essentiel. En tant que fabricant spécialisé depuis 1998, nous constatons quotidiennement que la compréhension précise de ce dispositif détermine la réussite des projets industriels. Cette vanne commandée électriquement contrôle le passage des fluides avec une précision remarquable.Dans ce guide exhaustif, nous détaillons la définition technique de l’électrovanne, ses principes de fonctionnement, ses spécifications pour les applications eau et plomberie, ainsi que les critères de sélection professionnels. Que vous soyez importateur d’équipements d’irrigation, ingénieur HVAC ou distributeur de composants industriels, vous trouverez ici toutes les informations nécessaires pour vos décisions d’achat.
Électrovanne Definition : Qu’est-ce qu’une Vanne Solénoïde Exactement ?
L’électrovanne def désigne un dispositif électromécanique qui régule le débit d’un fluide grâce à un champ électromagnétique. Le terme provient de la contraction d’« électro » et « vanne », illustrant parfaitement son principe. Contrairement aux vannes manuelles, ce composant offre une commande à distance précise.
Principe de Fonctionnement Fondamental
Le fonctionnement repose sur un principe électromagnétique simple mais efficace. Lorsqu’un courant électrique traverse la bobine, celle-ci génère un champ électromagnétique. Cette force magnétique déplace un noyau ferromagnétique connecté à un clapet ou une membrane. Ce mouvement ouvre ou ferme l’orifice de passage du fluide.
Électrovanne Normalement Fermée (NC)
Dans sa position initiale hors tension, l’orifice reste obturé. La force ressort maintient le clapet fermé. Lorsque la bobine reçoit du courant électrique, le champ électromagnétique soulève le noyau contre la force ressort. Le fluide peut alors circuler. Cette configuration garantit la sécurité en cas de coupure électrique.
- Position de repos : fermée
- Activation électrique : ouverture passage fluide
- Sécurité intrinsèque en cas de panne
- Application : systèmes nécessitant arrêt automatique
Électrovanne Normalement Ouverte (NO)
À l’inverse, cette électrovanne normalement ouverte laisse passer le fluide en position de repos. La force ressort maintient l’orifice ouvert. L’application d’un courant génère un champ électromagnétique qui attire le noyau et ferme le passage. Ce type convient aux applications nécessitant un débit continu par défaut.
- Position de repos : ouverte
- Activation électrique : fermeture passage
- Débit permanent hors tension
- Application : irrigation continue, refroidissement
Composants Essentiels d’une Électrovanne
Chaque valve solénoïde comprend plusieurs éléments cruciaux qui déterminent ses performances et sa fiabilité dans le temps.
| Composant | Matériau Standard | Fonction Principale | Impact sur Performance |
| Corps de vanne | Laiton, Inox 316L, PEEK | Contenir le fluide sous pression | Résistance chimique et pression service |
| Bobine électromagnétique | Fil de cuivre isolé | Générer champ électromagnétique | Force d’actionnement et consommation |
| Noyau mobile | Acier ferromagnétique | Transmettre force magnétique | Temps de réponse et précision |
| Membrane ou piston | NBR, VITON, FFKM | Assurer étanchéité mobile | Durée de vie et compatibilité fluide |
| Ressort de rappel | Acier inoxydable | Ramener position initiale | Fiabilité ouverture fermeture |
| Joints d’étanchéité | EPDM, FKM | Empêcher fuites externes | Longévité et température service |
Types et Classifications des Électrovannes pour Eau et Plomberie
Le marché propose de nombreux types d’électrovannes adaptés à des applications spécifiques. Comprendre cette classification permet de sélectionner le modèle optimal pour vos besoins industriels ou commerciaux.
Classification par Mode de Commande
Électrovanne à Commande Directe
Dans ce système, le noyau magnétique agit directement sur le clapet d’obturation. Le principe fonctionnement ne nécessite aucune pression différentielle minimale. La bobine doit générer une force suffisante pour vaincre la pression fluide et la force ressort. Ces vannes conviennent aux faibles débits et petits orifices.
Nous recommandons ce type pour les applications où la pression service reste modérée, typiquement inférieure à 10 bars. L’avantage majeur réside dans la fiabilité : elles fonctionnent même avec une pression nulle côté entrée. Idéales pour distributeurs automatiques, machines à café ou systèmes médicaux nécessitant une ouverture fermeture rapide.
Électrovanne Servo-Commandée (Pilotée)
Ce design utilise la pression fluide elle-même pour faciliter l’ouverture. Un petit orifice pilote se trouve au centre de la membrane. Lorsque la bobine ouvre cet orifice, la pression différentielle déplace la membrane principale. La bobine ne doit vaincre que la force du petit orifice pilote.
Ces électrovannes acceptent des pression service élevées allant jusqu’à 100 bars avec une consommation électrique réduite. Elles nécessitent toutefois une pression différentielle minimale de 0,3 à 0,5 bar pour fonctionner correctement. Nous les spécifions pour irrigation agricole, traitement d’eau industriel et systèmes hydrauliques haute pression.
Classification par Nombre de Voies et Positions
Le nombre voies désigne les orifices de connexion. La position indique les états possibles de la vanne. Cette nomenclature standardisée facilite la sélection technique.
| Type | Description | Positions | Applications Typiques |
| 2/2 (2 voies / 2 positions) | 1 entrée, 1 sortie – Ouvert ou Fermé | NC ou NO | Électrovanne eau, dosage, arrêt simple |
| 3/2 (3 voies / 2 positions) | 1 pression, 1 utilisation, 1 échappement | NC ou NO | Cylindres pneumatiques simple effet |
| 5/2 (5 voies / 2 positions) | 1 pression, 2 utilisations, 2 échappements | 2 états stables | Cylindres double effet pneumatiques |
| 5/3 (5 voies / 3 positions) | Comme 5/2 + position centrale neutre | 3 états possibles | Positionnement précis, maintien intermédiaire |

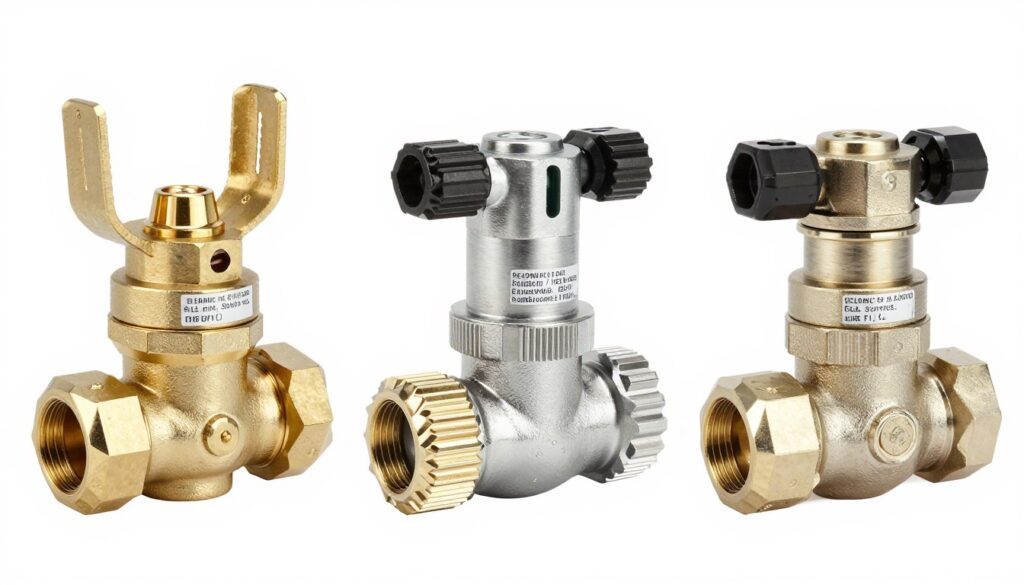

Types Spécialisés pour Applications Eau et Plomberie
Électrovanne pour Irrigation
Spécialement conçue pour systèmes d’arrosage automatique. Corps résistant aux UV et intempéries. Membrane renforcée pour eau chargée en particules. Raccords filetés BSP ou NPT standard. Pression de service typique 1 à 10 bars.
- Orifice DN15 à DN50 (½ » à 2″)
- Tension alimentation 24VAC latching (économie énergie)
- Indice protection IP68 (submersible)
- Débit jusqu’à 150 L/min selon diamètre
Électrovanne Piscine
Résiste au chlore et produits chimiques de traitement. Corps en PVC, PP ou laiton chromé. Joints en EPDM compatible eau chlorée. Utilisation dans filtration, nettoyage automatique, fontaines décoratives. Conception électrovanne normalement fermée pour sécurité.
- Matériaux anti-corrosion garantis
- Température eau 5°C à 60°C
- Raccordement PVC collé ou fileté
- Certification NSF/ANSI 61 (eau potable)
Électrovanne Sanitaire
Conforme normes eau potable européennes. Laiton désinfecté ou inox alimentaire. Faible volume mort pour hygiène. Applications robinetterie automatique, machines à glaçons, distributeurs d’eau. Faible débit avec contrôle précis.
- Certifications ACS, WRAS, NSF
- Orifice miniature 0,8 à 3 mm
- Temps réponse
- Voltage 12V ou 24V DC sécurisé
Spécifications Techniques Détaillées pour Sélection Professionnelle
La sélection d’une électrovanne hydraulique requiert l’analyse de multiples paramètres techniques. Chaque caractéristique influence directement les performances et la durée de vie dans votre application spécifique.
Paramètres de Pression et Débit
La pression fluide constitue le critère primordial. Nous distinguons trois valeurs essentielles qui déterminent le bon fonctionnement.
| Paramètre Pression | Définition | Valeurs Typiques Eau | Impact si Non Respecté |
| Pression minimale (Pmin) | Pression différentielle requise pour servo-commande | 0 bar (directe) / 0,3-0,5 bar (pilotée) | Vanne ne s’ouvre pas complètement |
| Pression de service (Pmax) | Pression maximale continue admissible | 1,5 à 16 bars (standard) / 100 bars (HP) | Fuite, rupture membrane, danger |
| Pression d’épreuve | Pression test sans dommage (1,5x Pmax) | 24 bars pour Pmax 16 bars | Indicateur de robustesse fabrication |
| Pression différentielle | Différence pression entrée/sortie | Fonction du débit et orifice | Réduit performances débit |
Le débit dépend de trois facteurs interconnectés : diamètre d’orifice, pression différentielle et nature du fluide. Nous utilisons le coefficient Kv (débit d’eau en m³/h pour 1 bar de perte de charge) pour caractériser les performances hydrauliques.
Paramètres Électriques Fondamentaux
Les caractéristiques électriques définissent la compatibilité avec vos systèmes de contrôle. Le choix entre courant alternatif et courant électrique continu impacte l’application.
Alimentation Courant Alternatif (AC)
Les bobines AC acceptent le réseau électrique standard. La tension nominale varie selon les régions.
- Europe : 230VAC / 50Hz (monophasé)
- Industrie : 24VAC / 50-60Hz (sécurisé)
- USA : 110VAC / 60Hz
- Consommation : 8-25W selon taille bobine
Alimentation Courant Continu (DC)
Les versions DC conviennent aux systèmes autonomes sur batterie ou panneaux solaires.
- 12VDC : automobile, marine, camping-car
- 24VDC : automatisme industriel standard
- 48VDC : télécommunications, datacenters
- Consommation : 3-12W (plus efficace qu’AC)
Bobine Bi-stable (Latching)
Technologie à économie d’énergie maximale. Une impulsion électrique change l’état. Aucune consommation en maintien.
- Consommation : 0W en position maintenue
- Impulsion : 50-200ms pour commutation
- Idéal : irrigation solaire, autonomie batterie
- Limitation : nécessite électronique spécifique
Protection et Classe IP
L’indice de protection garantit la fiabilité en environnement difficile.
- IP65 : étanche poussière, jets d’eau (extérieur)
- IP67 : immersion temporaire 1m (jardin)
- IP68 : immersion prolongée (piscine, fontaine)
- Classe isolation : H (180°C) standard industriel
Matériaux et Compatibilité Fluides
La résistance chimique et température du fluide dictent les matériaux de construction. Une incompatibilité entraîne défaillance prématurée, fuites ou contamination.
| Élément | Matériau | Applications | Plage Température | Résistance Chimique |
| Corps vanne | Laiton nickelé | Eau potable, air, huile | -10°C à +90°C | Neutre, légèrement acide/alcalin |
| Corps vanne | Inox 316L | Chimie, mer, agro-alimentaire | -40°C à +180°C | Acides, chlorures, solvants |
| Corps vanne | PEEK, PPS | Ultra-pure, médical, semi-conducteur | 0°C à +150°C | Excellente (sauf solvants polaires) |
| Joints/Membrane | NBR (Nitrile) | Eau, air, huile minérale | -10°C à +80°C | Huiles, carburants (pas ozone) |
| Joints/Membrane | VITON (FKM) | Vapeur, chimie, haute température | -20°C à +150°C | Acides, solvants, hydrocarbures |
| Joints/Membrane | EPDM | Eau chaude, vapeur, ozone | -40°C à +130°C | Vapeur, acides dilués (pas huile) |
| Joints/Membrane | FFKM (Kalrez) | Chimie agressive, ultra-pure | -15°C à +200°C | Universelle (sauf fluor gazeux) |
Caractéristiques de Réponse Dynamique
Le temps de réponse détermine la rapidité d’ouverture fermeture. Cette caractéristique devient critique dans certaines applications industrielles nécessitant synchronisation précise.
- Temps d’ouverture : Délai entre application tension et ouverture complète (10 à 100 ms selon type)
- Temps de fermeture : Délai entre coupure courant et fermeture étanche (15 à 150 ms)
- Fréquence de commutation : Nombre cycles ouverture/fermeture par heure admissible (0,5 à 120 Hz)
- Durée de vie : Nombre total de cycles garantis (500 000 à 10 millions selon qualité)
Nos solenoid valve MAIKONG atteignent des temps d’ouverture de 20-40ms pour les modèles standard et moins de 10ms pour les versions haute vitesse. Cette performance provient de notre conception optimisée du circuit magnétique développée avec l’Université de Zhejiang.
Besoin de Spécifications Techniques Détaillées ?
Nous mettons à disposition de nos partenaires professionnels l’ensemble de nos fiches techniques complètes incluant courbes de débit, schémas dimensionnels et certificats de conformité CE/RoHS. Téléchargez gratuitement la documentation pour votre projet.
Guide de Sélection : Choisir la Bonne Électrovanne pour Votre Application
Le choix électrovanne optimal nécessite une analyse méthodique de votre cahier des charges. Nous recommandons une approche structurée en sept étapes garantissant la sélection du modèle adapté.
Étape 1 : Caractérisation du Fluide
Identifiez précisément la nature du fluide circulant dans votre installation. Cette information détermine les matériaux compatibles et les certifications requises.
Fluides Neutres
- Eau potable (norme ACS, NSF)
- Eau déminéralisée/distillée
- Air comprimé filtré
- Azote, argon (gaz inertes)
- Huiles hydrauliques minérales
- Solutions glycolées (chauffage)
Fluides Agressifs
- Acides dilués (pH 3-6)
- Bases diluées (pH 8-11)
- Eau de mer (chlorures)
- Solvants organiques
- Produits pétrochimiques
- Fluides chargés en particules
Fluides Spéciaux
- Gaz corrosifs (Cl₂, NH₃)
- Vapeur saturée/surchauffée
- Fluides cryogéniques
- Produits alimentaires visqueux
- Fluides ultra-purs (semi-conducteur)
- Fluides biomédicaux stériles
Étape 2 : Définition des Conditions de Service
Les paramètres opérationnels doivent rester dans les limites spécifiées par le fabricant. Nous constatons que 40% des défaillances prématures résultent de conditions de service non respectées.
| Paramètre | Valeur à Relever | Marge de Sécurité | Exemple Application |
| Pression minimale | Pression côté entrée à débit nul | Vérifier Pmin vanne ≤ pression dispo | Château d’eau : 0,5 bar statique |
| Pression maximale | Pression max réseau + coups bélier | Pmax vanne ≥ 1,3 × Pression réseau | Réseau urbain 6 bar → vanne 10 bar |
| Débit requis | Débit nominal + pic instantané | Kv vanne ≥ 1,2 × Kv calculé | Irrigation : 60 L/min → DN20 min |
| Température fluide | Température min/max exploitation | Tdispo vanne > Tmax fluide + 10°C | Eau chaude 80°C → joints VITON |
| Température ambiante | Température environnement bobine | Tenir compte exposition soleil | Extérieur : -10°C à +50°C réel |
| Viscosité | Viscosité cinématique (cSt) | Si > 50 cSt : vanne pilotée inadaptée | Huile ISO VG 46 : OK standard |
Étape 3 : Dimensionnement Hydraulique
Le calcul du diamètre d’orifice repose sur le débit souhaité et la perte de charge acceptable. Nous utilisons la formule du coefficient Kv pour un dimensionnement précis.
Formule de calcul Kv :
Kv = Q × √(ρ/Δp)
Où : Q = débit (m³/h), ρ = densité relative (eau = 1), Δp = perte charge admissible (bar)
Exemple concret : Pour un débit de 3 m³/h (50 L/min) d’eau avec 0,5 bar de perte de charge maximale :
Kv = 3 × √(1/0,5) = 3 × 1,41 = 4,24
→ Sélectionner une vanne avec Kv ≥ 5 (marge sécurité)
Étape 4 : Choix du Mode de Commande
La décision entre commande directe et pilotée dépend de l’application. Chaque technologie présente avantages et limitations spécifiques.
Commande Directe – Avantages
- Fonctionne à pression nulle (Pmin = 0)
- Indépendante de la pression différentielle
- Réponse ultra-rapide (10-30 ms)
- Fiabilité maximale (moins de pièces mobiles)
- Étanchéité parfaite en fermeture
- Convient fluides visqueux
Commande Directe – Limitations
- Orifice limité (généralement DN6 max)
- Pression service modérée (0-10 bar)
- Consommation électrique élevée (10-25W)
- Bobine volumineuse pour gros diamètres
- Coût supérieur à taille équivalente
Servo-Commande – Avantages
- Gros débits possibles (DN50+)
- Haute pression admissible (100 bar)
- Faible consommation (3-8W)
- Bobine compacte et économique
- Excellent rapport qualité/prix
- Disponible en toutes tailles
Servo-Commande – Limitations
- Nécessite Pmin (0,3-0,5 bar typique)
- Sensible aux impuretés (filtration requise)
- Temps réponse plus lent (40-100 ms)
- Légère fuite interne pilote (négligeable)
- Inadaptée fluides très visqueux
Étape 5 : Sélection Position Initiale
Le choix entre électrovanne normalement fermée ou ouverte découle de considérations fonctionnelles et de sécurité. La position initiale détermine le comportement en cas de coupure électrique.
- Normalement Fermée (NC) – Privilégiez ce type si la sécurité exige arrêt automatique en cas de panne électrique. Applications types : dosage produits chimiques, remplissage réservoirs avec trop-plein, distribution gaz combustible, systèmes incendie. La vanne reste fermée hors tension, garantissant aucun débit indésirable.
- Normalement Ouverte (NO) – Optez pour cette version si le fonctionnement nominal nécessite débit continu. Applications types : refroidissement circuits critiques, irrigation permanente, bypass sécurité. La vanne laisse passer le fluide par défaut, assurant continuité service même sans alimentation électrique.
- Bi-stable (Latching) – Sélectionnez ce type pour économie énergétique maximale. La vanne conserve sa dernière position sans consommation. Idéal pour fonctionnement sur batterie ou solaire : systèmes d’arrosage autonomes, vannes de sectionnement peu manœuvrées. Requiert contrôleur spécifique fournissant impulsions de commutation.
Étape 6 : Compatibilité Électrique
L’alimentation électrique disponible oriente le choix de bobine. Vérifiez la compatibilité tension, fréquence et type de courant avec votre installation existante.
Points de Vigilance Alimentation Électrique
- Tension nominale : La tolérance standard est ±10%. Une bobine 24VDC fonctionne de 21,6V à 26,4V. En dehors : risque non-ouverture (sous-tension) ou surchauffe (surtension).
- Type de courant : Ne jamais alimenter une bobine AC en DC ou inversement. Destruction immédiate garantie. Les bobines AC tolèrent variations fréquence 50/60Hz.
- Protection : Installer fusible ou disjoncteur calibré pour chaque circuit. Valeur = 1,5 × courant nominal bobine. Protection électronique contre surtensions recommandée.
- Câblage : Section câble fonction longueur et courant. Pour 24VDC, 0,5mm² suffit jusqu’à 20m. Au-delà : calculer chute tension (max 5% admissible).

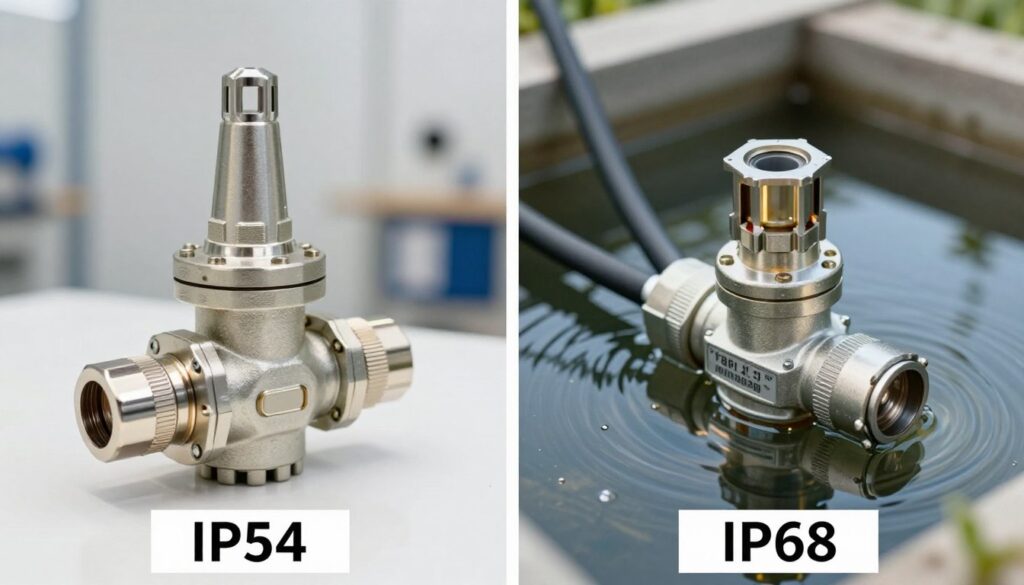

Étape 7 : Contraintes Environnementales
Les conditions d’installation influencent la durabilité. L’indice de protection IP, la résistance aux UV et la plage de température ambiante constituent des critères déterminants pour applications extérieures.
Installation Intérieure Protégée
- Indice IP54 suffisant (poussière, éclaboussures)
- Température ambiante contrôlée (10-40°C)
- Absence UV et intempéries
- Atmosphère non corrosive
- Connecteur électrique standard possible
- Maintenance facilitée
Applications : chaufferie, local technique, atelier, laboratoire, usine agroalimentaire, station traitement eau intérieure.
Installation Extérieure Exposée
- Indice IP65 minimum (IP67/68 si submersible)
- Plage température étendue (-20 à +60°C)
- Boîtier résistant UV (polyamide renforcé)
- Joints d’étanchéité vieillis artificiellement
- Connecteur étanche certifié (M12, DIN)
- Protection anti-condensation bobine
Applications : irrigation agricole, fontaines publiques, piscines extérieures, stations lavage, traitement eaux usées, industrie offshore.
Applications Industrielles des Électrovannes en France
Le marché français des électrovannes représente un volume significatif dans l’automatisation industrielle. Nos 26 années d’expérience nous ont permis d’identifier les secteurs à fort potentiel et leurs exigences spécifiques.

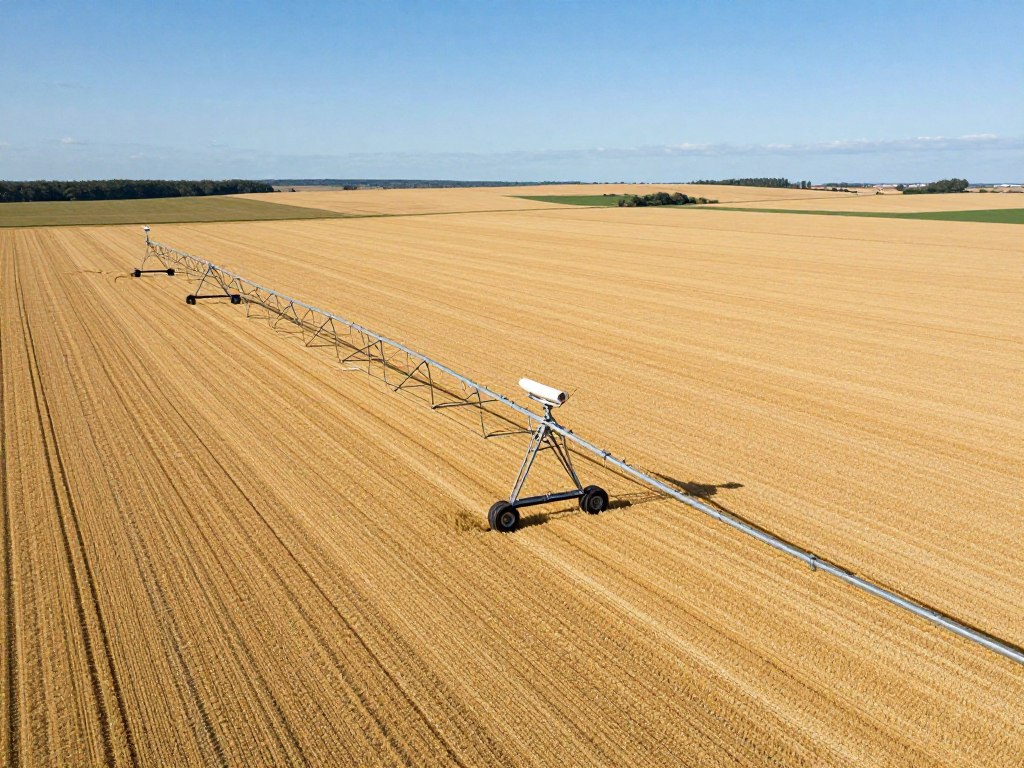

Irrigation Agricole et Espaces Verts
L’agriculture représente 70% de la consommation d’eau en France. L’automatisation de l’irrigation via électrovannes génère des économies substantielles tout en optimisant les rendements.

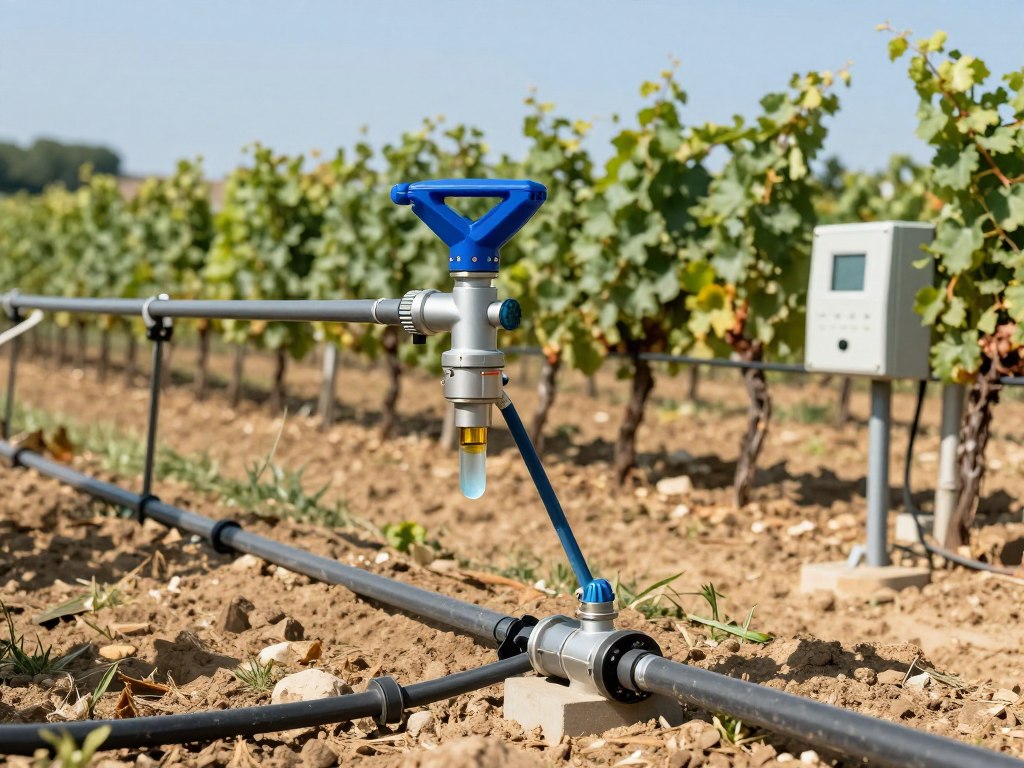

Irrigation Goutte-à-Goutte
Les vignobles, vergers et cultures maraîchères adoptent massivement ce système. Les électrovannes 24VAC latching pilotent des secteurs de 0,5 à 2 hectares. Économie d’eau : 40-60% vs aspersion. Pression service : 1-4 bars. Débit typique : 20-80 L/min par vanne.
- Filtration 120 mesh obligatoire (orifice 1-2mm)
- Programmation hebdomadaire par contrôleur
- Alimentation solaire + batterie courante
- ROI moyen : 2-3 ans sur facture eau

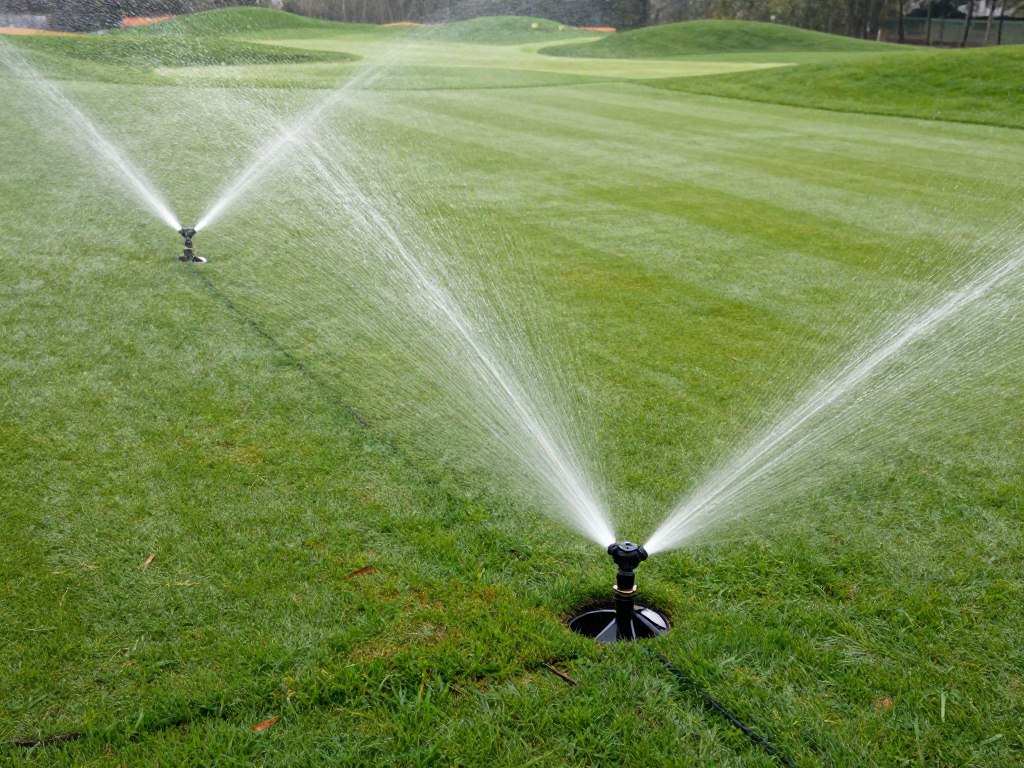

Arrosage Espaces Verts
Golfs, stades, parcs municipaux nécessitent arrosage nocturne automatisé. Électrovannes DN25-DN40 pilotent turbines et tuyères. Pression : 4-8 bars. Débit : 60-200 L/min. Programmation selon météo (pluviomètre, sonde humidité).
- Vannes anti-siphon pour protection réseau
- Régulateurs pression intégrés disponibles
- Connectivité IoT pour gestion centralisée
- Maintenance : nettoyage membrane annuel
Systèmes Pivot et Rampes
Grandes cultures (céréales, maïs) : pivots centraux et rampes frontales couvrent 20-100 hectares. Électrovannes haute pression (10-16 bars) sectionnent les tronçons. Automatisation GPS pour irrigation de précision variable.
- Vannes normalement ouvertes (sécurité fonctionnement)
- Corps inox ou laiton renforcé (UV intense)
- Commande 24VDC bus terrain (réduction câblage)
- Maintenance préventive pré-saison cruciale
Traitement et Distribution d’Eau
Les stations de potabilisation, épuration et distribution utilisent des milliers d’électrovannes pour doser réactifs, gérer bassins et contrôler réseaux. Les exigences de fiabilité sont maximales.
Dosage Produits Chimiques
Chlore, floculants, correcteurs pH nécessitent dosage précis. Électrovannes à commande directe DN2-DN6 en PEEK ou PVDF. Membrane FFKM pour compatibilité universelle. Temps réponse
Certifications obligatoires : ACS (France), WRAS (UK), NSF/ANSI 61 (international). Corps et joints contact eau potable certifiés.
Gestion Bassins et Filtres
Backwash filtres à sable, vidange décanteurs, remplissage bâches. Vannes DN15-DN80 haute pression. Cycles automatiques programmés (horloge ou débitmètre). Économie main d’œuvre considérable.
Spécifications typiques : 230VAC, IP65, corps laiton ou inox, joints EPDM, Pmax 16 bars. Durée vie : 1-2 millions cycles avec entretien adapté.
Sectionnement Réseau Distribution
Vannes pilotes DN50-DN300 commandent hydrauliquement vannes principales. Permet télécommande, fermeture urgence, gestion pression nocturne. Réduit fuites et consommation énergétique pompes.
Technologies avancées : Vannes motorisées pour gros diamètres. Remontée position et défaut. Intégration SCADA supervision centralisée réseau.

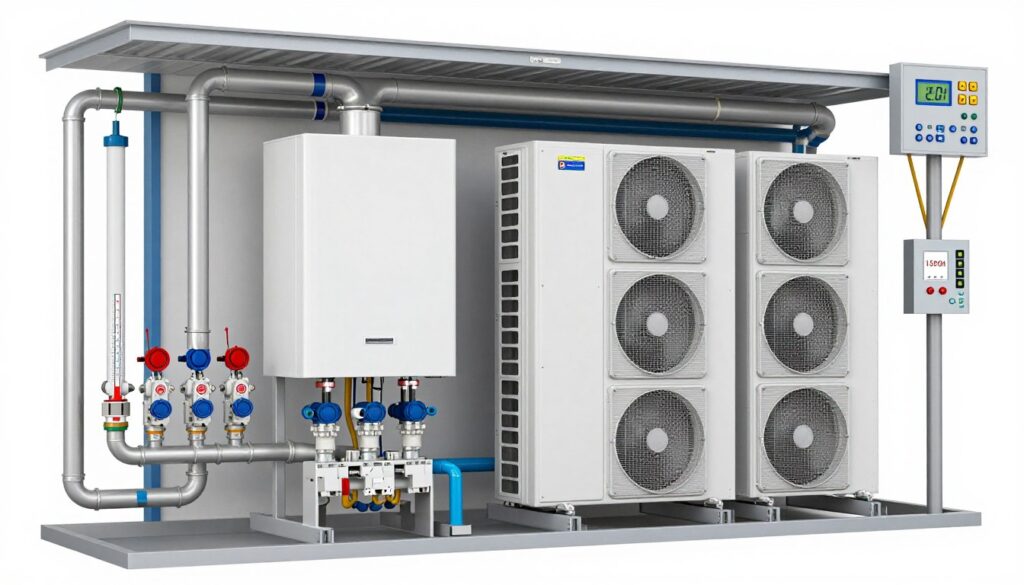

Industrie HVAC et Génie Climatique
Le chauffage, ventilation et climatisation représente 45% de la consommation énergétique des bâtiments français. L’automatisation via électrovannes optimise confort et efficacité énergétique.
| Application HVAC | Type Électrovanne | Paramètres Typiques | Fonction Régulation |
| Circuit chauffage sol | 2/2 NC, servo-pilotée | DN15-25, 6 bar, 90°C, laiton | Ouverture/fermeture zones thermostat |
| Vanne 3 voies mélange | 3/2, proportionnelle possible | DN20-32, 10 bar, 110°C | Mélange eau chaude/retour (loi d’eau) |
| Humidification air | 2/2 NC, directe ou vapeur | DN6-15, spécial vapeur si >100°C | Injection vapeur selon hygromètre |
| Groupe froid eau glacée | 2/2 NC, haute pression | DN25-50, 16 bar, joints EPDM | Sécurité compresseur, by-pass |
| Récupération condensats | 2/2 NO, faible pression | DN10-20, 0-2 bar, 95°C | Évacuation automatique périodique |
Équipements Électroménagers et Sanitaires
Les fabricants français d’électroménager (Groupe SEB, Whirlpool France, BSH Electroménager) intègrent nos électrovannes miniatures dans lave-linge, lave-vaisselle, machines à café. Les volumes sont significatifs : 2-3 millions d’unités annuelles.
- Lave-vaisselle : 2-4 vannes par appareil (admission eau, adoucisseur, rinçage). DN6-10, 12VDC ou 230VAC, Voir notre gamme spéciale lave-vaisselle.
- Lave-linge : Vannes double voie (eau froide/chaude) ou simple. Débit 10-20 L/min à 10 bars. Filtres intégrés 200 mesh. Cycles 5000-8000 ouvertures garanties. Corps PA66 renforcé fibre verre.
- Machines à café professionnelles : Électrovannes proportionnelles 0-5 bars contrôlent extraction. Orifice calibré 0,8-1,2mm. Corps laiton alimentaire ou inox. Temps réponse
- Robinetterie automatique : Lavabos sans contact, urinoirs temporisés. 6V batterie ou 230VAC. Débit limité 4-6 L/min (économie eau). Certification eau potable + norme handicapés PMR.
Automobile et Transport
Le secteur automobile français (PSA, Renault) utilise électrovannes pour systèmes anti-pollution, turbo, suspensions. Les volumes justifient certification IATF 16949 que nous détenons depuis 2016.

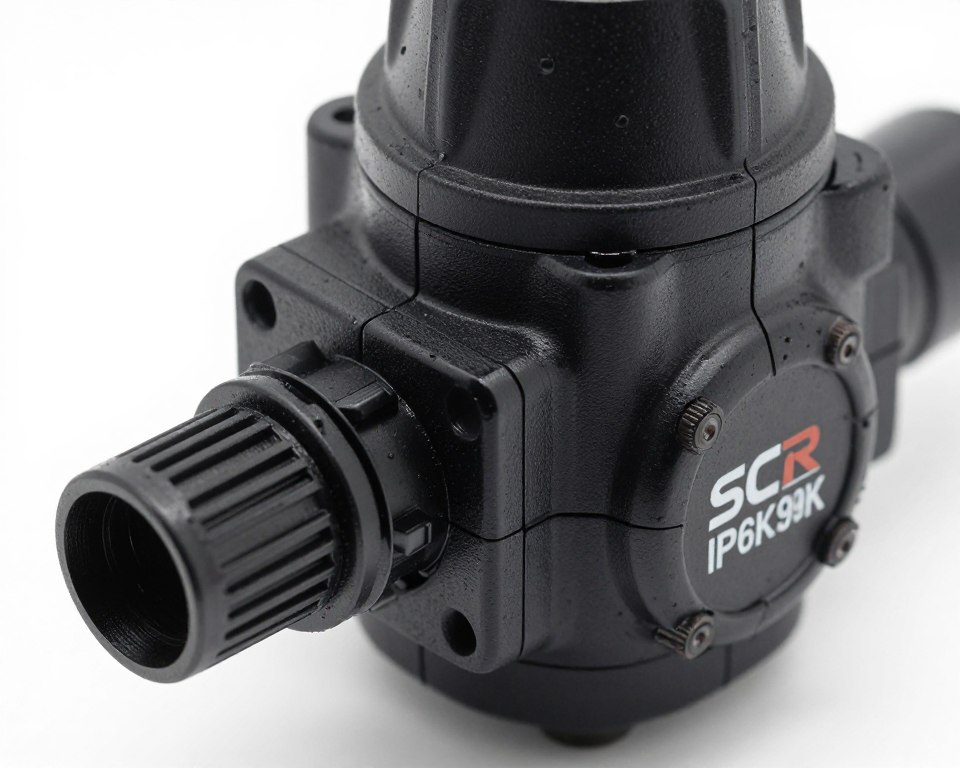

Systèmes SCR Diesel (AdBlue)
Les moteurs diesel Euro 6 intègrent injection d’urée (AdBlue) pour réduire NOx. L’électrovanne dose précisément selon cartographie moteur. Contraintes sévères : température -40°C à +120°C, vibrations 20G, 500 000 km durabilité.
Spécifications techniques : 12VDC, consommation 8W, orifice 1-2mm, débit 0-800 ml/min modulable PWM. Corps PA renforcé, joints FKM, connecteur étanche IP6K9K (haute pression lavage).
Nous fournissons 15 000 unités mensuelles à équipementiers Tier-1 français. Traçabilité complète, tests 100% (étanchéité He, résistance bobine, débit). Certification IATF validée audits clients.
Turbocompresseur Variable (VGT)
Les électrovannes turbo pilotent géométrie variable aubes pour optimiser puissance et consommation. Pression pneumatique 0-2,5 bars, modulation proportionnelle ou tout-ou-rien.
Environnement extrême : Température compartiment moteur 140°C pointes, huile, vibrations continues. Bobine haute température classe H (180°C), joints FFKM, test cyclage thermique -40/+150°C × 1000 cycles.
Notre collaboration avec PSA remonte à 2008. Capacité actuelle : 25 000 vannes/mois pour 1.6 HDi et 2.0 BlueHDi. Délai développement nouveau modèle : 8-12 mois de la spécification au PPAP.
Demandez Votre Devis Grossiste France Personnalisé
En tant que fabricant direct, nous proposons des tarifs grossistes compétitifs pour volumes professionnels. Bénéficiez de notre expertise technique pour sélectionner les références optimales pour votre application. Réponse sous 24h avec fiche technique complète et grille tarifaire dégressif.
MAIKONG : Votre Partenaire Électrovannes Depuis 1998
Depuis notre création en 1998 à Shenzhen, nous nous sommes imposés comme référence dans la conception et fabrication d’électrovannes industrielles. Notre approche combine innovation technologique, qualité rigoureuse et service client personnalisé pour répondre aux exigences des marchés européens.
Expertise Technique et Capacités de Production

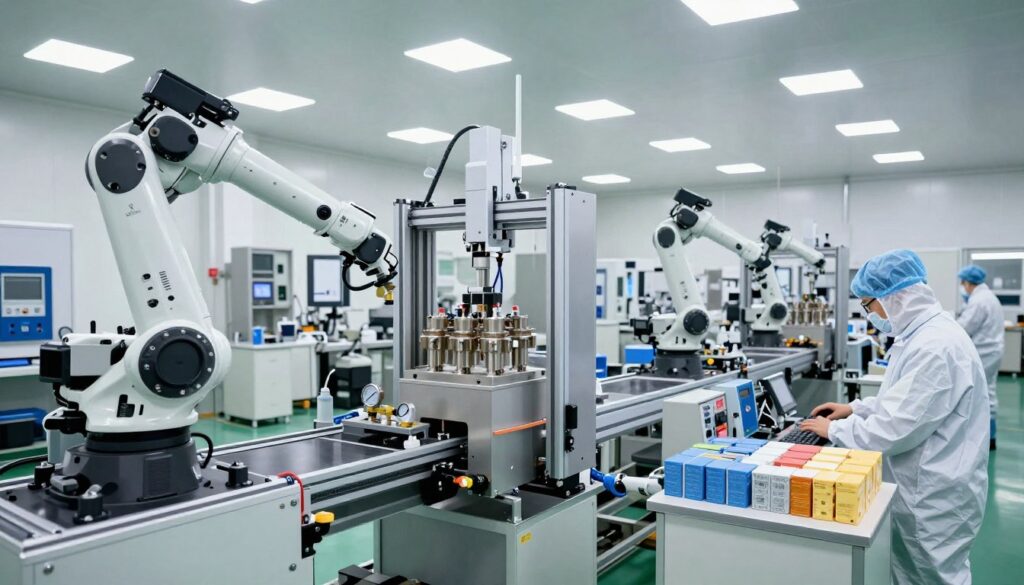

Infrastructure de Production Moderne
Notre complexe industriel de 16 000 m² intègre toute la chaîne de valeur. Les 250 collaborateurs maîtrisent chaque étape depuis l’usinage des corps jusqu’à l’assemblage final sous atmosphère contrôlée.
- Parc machines CNC : 45 centres d’usinage 3-5 axes
- Atelier bobinage : 12 lignes automatisées (250 000 bobines/mois)
- Salle blanche ISO 8 : assemblage produits médicaux
- Centre test : 500 m² équipé bancs pression, température, cyclage
Capacité et Flexibilité
Nous produisons actuellement 35 000 électrovannes mensuellement avec possibilité montée en charge rapide. Cette capacité garantit disponibilité stock et délais courts même pour volumes importants.
| Production | Capacité Mensuelle | Délai Standard |
| Modèles catalogue | 35 000 unités | Stock : 3-5 jours |
| Échantillons | Sur demande | 7 jours |
| Production série | Selon cahier charges | 15 jours |
| Développement OEM | Prototypes → série | 8-12 semaines |
Recherche & Développement de Pointe
Notre département R&D emploie 20 ingénieurs spécialisés en électromagnétisme, mécanique des fluides et matériaux. Le partenariat avec le Robotics Research Institute de l’Université Zhejiang nous positionne à la pointe technologique.
30+ Brevets Déposés
Nous investissons 5% du CA annuel en R&D. Cette politique génère innovations brevetées : bobines haute efficacité (réduction 40% consommation), membranes FFKM longue durée, vannes proportionnelles haute fréquence.
Domaines expertise : modélisation FEM circuits magnétiques, simulation CFD écoulements, optimisation topologique pièces.
Vannes Proportionnelles
Notre gamme YCLT représente 8 ans de développement. Ces solenoid valve modulent débit 0-100% avec linéarité ±2%. Applications : dosage précis, contrôle pression, régulation température.
Performances : temps réponse 20ms, répétabilité 0,1%, fréquence PWM 1200-2000Hz. Compatible commandes 4-20mA, 0-10V, PWM.
Solutions Sur Mesure
40% de notre production concerne projets personnalisés. Nous adaptons corps (matériaux spéciaux), raccords (filetages custom), bobines (tensions exotiques), certifications (ATEX, UL).
Process développement : cahier charges → design 3D → prototype → tests validation → pré-série → PPAP → production.
Qualité et Certifications Internationales
La qualité constitue notre priorité absolue. Nos systèmes qualité répondent aux normes les plus exigeantes des marchés automobile, médical et industriel.
| Certification | Référence Standard | Domaine Application | Année Obtention |
| ISO 9001 | ISO 9001:2015 | Système management qualité général | 2002 (recertifié 2024) |
| IATF 16949 | IATF 16949:2016 | Industrie automobile (PSA, Renault) | 2016 |
| ISO 13485 | ISO 13485:2016 | Dispositifs médicaux (respirateurs) | 2018 |
| CE Marking | Directives UE applicables | Commercialisation Union Européenne | Continu depuis 2005 |
| TÜV | TÜV Rheinland | Sécurité produits (Allemagne) | 2008 |
| RoHS | Directive 2011/65/UE | Restriction substances dangereuses | Conformité 100% production |
| ETL | UL/CSA (Intertek) | Marché nord-américain | 2012 |
Contrôle Qualité Intégral
Chaque électrovanne subit tests rigoureux avant expédition. Notre taux de défaut constaté client reste inférieur à 50 ppm (0,005%), performance remarquable dans l’industrie.
- Contrôle matières premières : Vérification certificats matériaux (EN 10204 3.1), tests dureté laiton/inox, analyse spectromètre métaux, contrôle dimensionnel ébauches ±0,02mm.
- Tests en cours de fabrication : Contrôle usinage (MMT 3D), test étanchéité bobine (rigidité diélectrique 2000VAC), vérification assemblage (couples serrages tracés), inspection visuelle 100%.
- Tests fonctionnels finaux : Étanchéité externe hélium 10⁻⁶ mbar.l/s, étanchéité interne selon classe ISO 5208, test pression 1,5× Pmax pendant 2 min, mesure débit courbe caractéristique, vérification temps réponse oscilloscope, test cyclage accéléré 10 000 cycles, contrôle consommation électrique ±5%.
- Tests spéciaux sur demande : Compatibilité fluide client (immersion 1000h), cyclage thermique -40/+150°C (automobile), vibrations selon ISO 16750 (transport), certification ACS/NSF (eau potable), validation PPAP niveau 3 (automotive).
Service Client et Support Technique
Notre engagement ne s’arrête pas à la livraison. Nous accompagnons nos partenaires distributeurs avec support technique réactif et documentation exhaustive en français.
Assistance Technique Multilingue
Notre équipe support maîtrise français, anglais, allemand, espagnol. Réponse garantie sous 24h pour toute question technique : dimensionnement, compatibilité, dépannage, adaptation.
- Hotline email : Lucy@ielectrovanne.fr
- WhatsApp technique : +86 158 1555 6422
- Documentation : fiches techniques, manuels, CAD 3D
- Formation produits : webinaires trimestriels
Garantie et Service Après-Vente
Nous garantissons 1 an toutes nos électrovannes contre défauts fabrication. Extension garantie 2-3 ans possible pour contrats volumes. SAV réactif avec pièces détachées disponibles.
- Taux retour :
- Délai traitement réclamation : 48-72h
- Stock pièces détachées : bobines, membranes, joints
- Analyse défaillance gratuite (rapport technique détaillé)

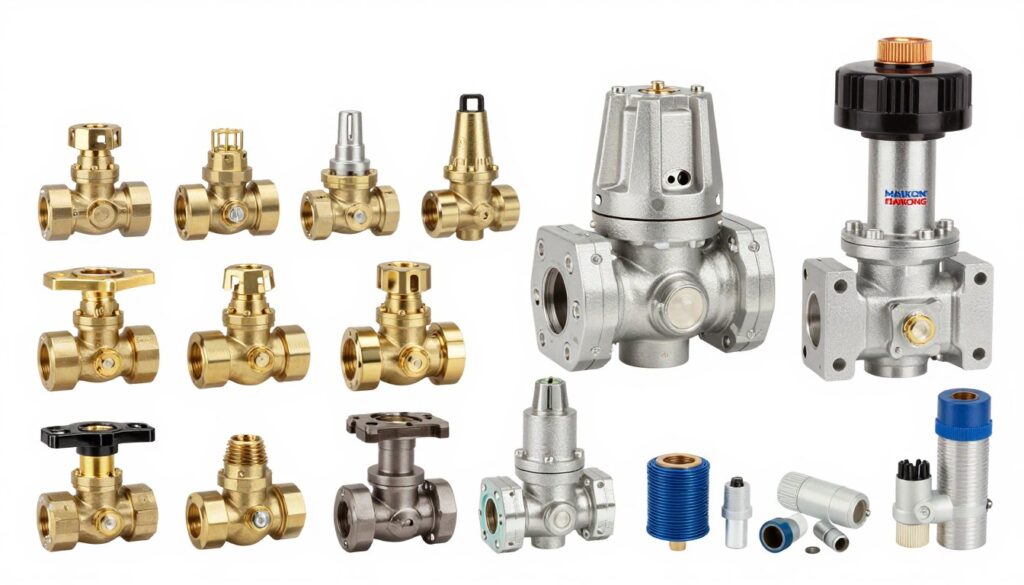

Gamme Produits Complète
Notre catalogue comprend plus de 100 séries et 10 000 références. Cette diversité nous permet de répondre à 95% des besoins sans développement spécifique.
Électrovannes Eau Standard
Gamme complète 2/2 NC/NO pour eau froide/chaude. Corps laiton, joints NBR/VITON. DN6 à DN50. Pression 0-16 bars. Tensions 12/24VDC, 24/230VAC. Certifications ACS, CE, RoHS.
Applications : plomberie, irrigation, HVAC, process industriel, traitement eau.
Prix grossiste : À partir de 8,50€ HT/unité (volume 100+).
Électrovannes Hydrauliques
Conçues pour huiles hydrauliques ISO VG 32-68. Pression service jusqu’à 350 bars (version HP). Corps acier, joints VITON. Bobines tropicalisées. Robustesse extrême.
Applications : presses, vérins, machines-outils, engins TP, industrie sidérurgique.
Prix grossiste : À partir de 45€ HT/unité (selon pression).
Électrovannes Pneumatiques
Versions 3/2, 5/2, 5/3 pour commande vérins. Corps aluminium anodisé. Raccords G1/8 à G1/2. Débit 800-8000 Nl/min. Pression 0-10 bars. Pilotage électrique ou pneumatique.
Applications : automatismes, robotique, conditionnement, assemblage.
Prix grossiste : À partir de 18€ HT/unité (3/2) – 65€ (5/3).
Électrovannes Spéciales
Versions pour applications exigeantes : gaz (soufflage, combustion), vapeur jusqu’à 180°C, cryogénie -196°C (azote liquide), vide 10⁻³ mbar, chimie agressive (PTFE, Hastelloy).
Applications : laboratoires, pétrochimie, spatial, médical, semi-conducteur.
Prix grossiste : Sur devis (matériaux spécifiques).
Vannes Proportionnelles YCLT
Contrôle précis débit/pression. Modulation 0-100% linéaire. Signaux commande 4-20mA, 0-10V, PWM. Répétabilité 0,1%. Temps réponse 20-40ms. Plusieurs plages débit disponibles.
Applications : dosage chimique, mélange, régulation process, tests laboratoire.
Prix grossiste : À partir de 180€ HT/unité + contrôleur.
Accessoires et Composants
Bobines de rechange toutes tensions. Connecteurs étanches DIN, M12. Kits joints maintenance. Régulateurs pression amont. Filtres protection. Manifolds multi-voies. Contrôleurs proportionnels.
Disponibilité : Stock permanent pièces détachées série. Livraison express 48-72h Europe.
Prix grossiste : Bobine 12€, connecteur 5€, kit joints 8€.
Devenez Distributeur MAIKONG en France
Nous recherchons activement des partenaires commerciaux sérieux pour développer notre présence sur le territoire français. En tant que distributeur ou agent agréé, vous bénéficiez d’avantages exclusifs et d’un accompagnement complet.
Avantages Partenariat Distributeur
Tarification Avantageuse
Remises dégressives attractives selon volumes. Grille tarifaire spéciale distributeur jusqu’à -45% vs prix catalogue. Conditions de paiement flexibles (30-60 jours selon historique). Bonus objectifs annuels.
Exclusivité Territoriale
Possibilité d’exclusivité géographique (département ou région) sous conditions d’objectifs. Protection contre vente directe dans votre zone. Priorité attribution projets importants locaux.
Support Marketing
Fourniture catalogues, fiches techniques, visuels HD en français. Co-financement participation salons professionnels. Référencement sur notre site avec coordonnées. Formation produits équipes commerciales.
Stock Consignation
Possibilité stock consigné références à rotation rapide. Échange produits non vendus sous 6 mois (hors spécial). Gestion informatisée stocks temps réel. Réassort automatique seuils.
Assistance Technique
Hotline support technique dédié distributeurs. Aide dimensionnement projets complexes. Visite ingénieur MAIKONG 1×/an sur site. Accès base données 3D CAD complète.
Développements Sur Mesure
Priorité traitement demandes OEM clients distributeurs. Tarifs préférentiels développements spécifiques. Co-développement solutions innovantes. Partage propriété intellectuelle possible.
Profil Distributeur Recherché
Nous privilégions partenaires disposant d’une expertise technique et d’un réseau commercial établi dans un ou plusieurs secteurs suivants :
- Irrigation et agriculture : Distributeurs matériel irrigation, coopératives agricoles, négoces ruraux
- Plomberie et sanitaire : Grossistes plomberie, chauffage, sanitaire. Réseaux GSB professionnels
- Automatisation industrielle : Distributeurs composants pneumatiques/hydrauliques, intégrateurs automates
- Traitement d’eau : Fabricants/installateurs stations potabilisation, épuration, piscines collectives
- HVAC génie climatique : Grossistes chauffage/climatisation, bureaux études thermiques
- OEM équipementiers : Fabricants machines spéciales, électroménager, automobile (Tier 2-3)
Critères Sélection Partenaires
Pour garantir qualité du réseau, nous évaluons candidatures selon critères objectifs :
- Capacité commerciale : CA minimum 500 k€, 2+ commerciaux terrain
- Compétences techniques : Ingénieur ou technicien capable conseil client
- Capacités logistiques : Stock, préparation commandes, livraison 24-48h
- Solvabilité financière : Bilan sain, pas de difficultés trésorerie
- Engagement volumes : Objectif annuel minimum 15 k€ première année
- Exclusivité fournisseur : Pas de distribution marques concurrentes directes
Process de Candidature
- Contact initial : Envoyez email à Lucy@ielectrovanne.fr ou WhatsApp +86 158 1555 6422 avec présentation entreprise (activité, CA, zone géographique, clientèle cible).
- Évaluation dossier : Notre équipe commerciale Europe analyse candidature sous 48h. Échange téléphonique ou visio pour préciser projet. Demande éventuels documents complémentaires (Kbis, bilan).
- Proposition commerciale : Si profil correspond, envoi grille tarifaire distributeur personnalisée. Proposition accord de distribution avec objectifs, territorialité, conditions. Période réflexion 15 jours.
- Commande d’essai : Première commande échantillons gamme (10-20 références) à tarif préférentiel découverte. Livraison express pour tests terrain rapides. Support technique renforcé phase lancement.
- Formation produits : Webinaire formation 2h équipes commerciales/techniques. Documentation complète fournie. Accès espace distributeur extranet (tarifs, stocks, documentations).
- Signature accord : Si commande essai concluante, signature accord distribution officiel. Attribution code distributeur système. Activation tarifs préférentiels et conditions paiement négociées.
- Accompagnement suivi : Rendez-vous commerciaux trimestriels bilan. Visite terrain annuelle ingénieur commercial MAIKONG. Participation salons professionnels co-brandés si volumes significatifs.
Témoignages Distributeurs Existants
Hydro-Tech Solutions – Lyon
« Partenaires MAIKONG depuis 2019. Excellente réactivité technique. Les certifications CE/ACS facilitent commercialisation France. Délais respectés même volumes importants. Clientèle satisfaite du rapport qualité/prix. »
— Jean-Marc D., Directeur Commercial
Agri-Irrigation Pro – Toulouse
« La gamme irrigation MAIKONG complète parfaitement notre offre. Les vannes latching solaires sont très appréciées vignobles du Sud-Ouest. Support technique réactif même pour projets complexes. Tarifs compétitifs vs concurrence européenne. »
— Sophie M., Responsable Achats
Automation Concept – Lille
« Nous intégrons les vannes proportionnelles MAIKONG dans nos machines de dosage. Répétabilité excellente. Possibilité personnalisation (tensions spéciales, raccords adaptés). Certification IATF rassure clients automobiles. Prix 30% sous concurrence allemande. »
— Alain R., Bureau d’Études
Conclusion : L’Électrovanne, Composant Clé de l’Automatisation Moderne
À travers ce guide exhaustif sur l’électrovanne def, nous avons exploré les multiples facettes de ce composant essentiel. De la définition technique au principe fonctionnement électromagnétique, des spécifications hydrauliques aux critères de sélection professionnels, vous disposez désormais des connaissances nécessaires pour vos projets.
L’électrovanne moderne transcende sa fonction basique d’ouverture fermeture. Elle devient un élément intelligent d’optimisation énergétique, de précision process et de fiabilité opérationnelle. Que ce soit pour contrôler l’électrovanne eau d’un système d’irrigation, piloter une électrovanne hydraulique haute pression ou doser avec une valve solénoïde proportionnelle, le choix du bon modèle impacte directement performances et rentabilité.
Les évolutions technologiques continues (miniaturisation, IoT, matériaux avancés) élargissent constamment les champs d’application. L’industrie 4.0 intègre ces vannes dans des systèmes connectés toujours plus sophistiqués. La transition énergétique (hydrogène, batteries) crée de nouveaux besoins en électrovannes spécialisées.
Chez MAIKONG, nous investissons continuellement pour anticiper ces évolutions. Notre collaboration avec l’Université Zhejiang nous positionne à la pointe de l’innovation. Nos 30+ brevets témoignent de cette dynamique R&D permanente. Notre vision 2048 : devenir la référence mondiale pour électrovannes haute performance et solutions sur mesure.
Lancez Votre Projet Électrovannes avec MAIKONG
Que vous soyez importateur recherchant fournisseur fiable, industriel nécessitant développement OEM ou distributeur souhaitant élargir gamme, nous avons la solution adaptée. Notre équipe francophone vous accompagne de la spécification technique à la livraison France.
Coordonnées complètes :
Email professionnel : Lucy@ielectrovanne.fr
Téléphone/WhatsApp : +86 158 1555 6422
Site web : https://ielectrovanne.fr/
Page contact : Formulaire de contact
Nous nous engageons à répondre à toute demande sous 24 heures ouvrées. Pour les urgences techniques, notre hotline WhatsApp reste disponible 7j/7. Faites confiance à 26 ans d’expertise et rejoignez les centaines d’entreprises européennes qui nous font déjà confiance pour leurs besoins en automatisation fluides.
MAIKONG Solenoid Valve Co., Ltd – Innovation, Qualité, Partenariat depuis 1998
